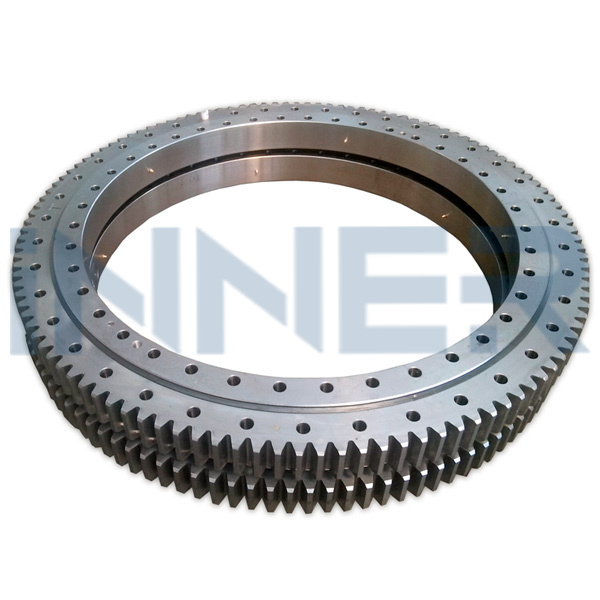

010.40.2000ОПУ. Внешнее зацепление. Зубьев Z 123 INNER | |
| 0тип повротного подшипника: - шариковый | |
| 1тип структуры сопряжения: - однорядный шариковый с 4-х точечным контактом | |
| 0тип зацепления: - без зацепления | |
| 40диаметр тела качения (шарик или ролик): - мм | |
| 2000диаметр центра вращения: - мм | |
| 010.40.2000 - технические параметры | |
| Размеры конструкции D, мм | 2178 |
|---|---|
| Размеры конструкции d, мм | 1825 |
| Размеры конструкции H, мм | 144 |
| Монтажные размеры D1, мм | 2110 |
| Монтажные размеры D2, мм | 1891 |
| Монтажные размеры n | 48 |
| Монтажные размеры Ø, мм | 33 |
| Структурные размеры D3, мм | 2001 |
| Структурные размеры d1, мм | 1998 |
| Структурные размеры H1, мм | 132 |
| Структурные размеры h, мм | 12 |
| Параметры зацепления b, мм | 120 |
| Параметры зацепления | +0.5 |
| Параметры зацепления m, мм | 18 |
| Внешн. зацепл. Z | 123 |
| Внешн. зацепл. Da, мм | 2264.4 |
| Тангенциальная нагрузка на зубья нормальная Z 104H | 18.1 |
| Тангенциальная нагрузка на зубья закалка T 104H | 25.0 |
| Масса, кг | 1100 |
