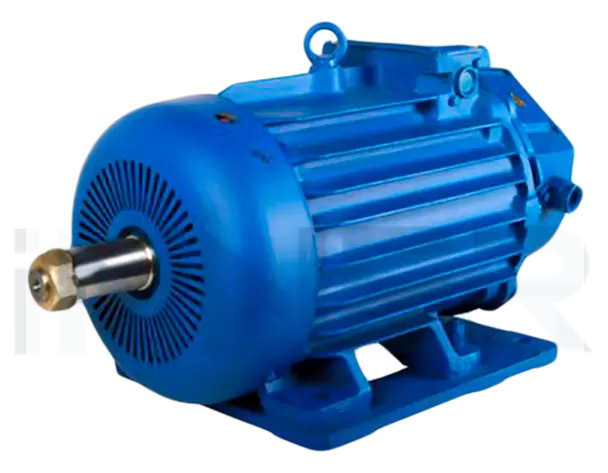

MТH112-6 - электродвигатель крановый 5 кВт 925 об/мин IM 1001 (на лапах вал цилиндр)
Крановый электродвигатель асинхронный с фазным ротором, являются низковольтной вращающейся электрической машиной краново-металлургического направления. Используются для комплектации различных типов грузоподъемных механизмов (кранов, лебедок и т.д.). Двигатели изготавливаются совместно с Российскими и зарубежными производителями. Рассчитаны для работы от сети переменного тока со стандартным напряжением 220/380В.
Изоляция обмоток статора соответствует классу нагревостойкости H и может выдерживать нагрев до 180ºС. Самым оптимальным режимом эксплуатации электромотора MТH112-6 является режим S3 повторно-кратковременный ПВ = 40%, допускается работа в кратковременном режиме S2 – 30, 60 минут.
Характеристики
| Основные параметры | |
|---|---|
| Мощность, кВт | 5 |
| Тип электродвигателей | асинхронные трехфазные крановые |
| Частота вращения вала (фактическая) | 925 |
| Напряжение, В | 220/380 |
| Ток, Iн, А | 16 |
| КПД, % | 78.2 |
| Коэффициент мощности, Соs ф | 0.74 |
| Кратность максимального момента Mmax/Мн | 3.15 |
| Тип ротора | Фазный |
| Частота вращения вала | 1000 об/мин |
| Ток статора, Iн, А | 13.5 |
| Момент инерции, Кг*м2 | 0.06 |
| Напряжение ротора, В | 221 |
| Исполнение и возможные модификации | |
| Климатическое исполнение | У1, УХЛ |
| Габаритные размеры | |
| Размер щеток, мм | 20x8x32 |
| Диаметр вала, мм | 35 |
| Диаметр фланца, мм | 330 |
| Размеры (ВхДхГ), мм | 360x691x270 |
| Подшипники | |
| Приводной (со стороны вала) | 6309/Z1/C3 |
| Задний (сторона защитного кожуха вентилятора) | 6309-Z/P6/Z1/C3 |
Габаритно-присоединительные размеры* асинхронного кранового электродвигателя MТH112-6
