Расчет потерь мощности в трансформаторах: холостой ход и нагрузка
Введение
Силовые трансформаторы являются одними из ключевых элементов систем передачи и распределения электроэнергии. Несмотря на высокую эффективность современных трансформаторов (КПД может достигать 99% и выше), потери энергии в них имеют существенное экономическое значение, особенно при непрерывной эксплуатации в течение всего срока службы, который может составлять 25-30 лет и более.
В условиях роста стоимости электроэнергии и усиления требований к энергоэффективности, точный расчет потерь мощности и грамотный подбор трансформаторов приобретают все большую важность. Масштаб проблемы становится очевидным, если учесть, что согласно исследованиям 2024 года, только в глобальных распределительных сетях трансформаторы ежегодно теряют около 205 ТВт·ч электроэнергии, что эквивалентно годовому потреблению Нидерландов.
В данной статье мы рассмотрим физическую природу различных видов потерь в трансформаторах, методы их расчета, а также современные подходы к выбору трансформаторов с оптимальными показателями энергоэффективности.
Типы потерь в трансформаторах
Потери мощности в трансформаторах традиционно разделяют на две основные категории:
1. Потери холостого хода (постоянные потери) - возникают в магнитопроводе трансформатора независимо от нагрузки. Они присутствуют всё время, пока трансформатор находится под напряжением, даже если к его вторичной обмотке не подключена нагрузка.
2. Нагрузочные потери (переменные потери) - зависят от тока нагрузки трансформатора и пропорциональны квадрату этого тока. Эти потери возникают преимущественно в обмотках трансформатора.
| Тип потерь | Компоненты | Зависимость от нагрузки | Доля в общих потерях |
|---|---|---|---|
| Потери холостого хода | Потери на гистерезис, потери на вихревые токи | Не зависят от нагрузки | 20-40% (при номинальной нагрузке) |
| Нагрузочные потери | Потери в обмотках (медные), добавочные потери | Пропорциональны квадрату тока нагрузки | 60-80% (при номинальной нагрузке) |
Соотношение этих категорий потерь варьируется в зависимости от мощности трансформатора, его конструкции, материалов и режима работы. В современных трансформаторах распределение потерь может меняться в связи с применением новых материалов магнитопровода и совершенствованием конструкции обмоток.
Потери холостого хода
Потери холостого хода (P0) имеют электромагнитную природу и происходят в магнитопроводе трансформатора. Они не зависят от нагрузки и присутствуют всё время, пока на первичную обмотку подано напряжение. Эти потери особенно важны для трансформаторов, работающих длительное время с неполной нагрузкой или в режиме холостого хода.
Потери на гистерезис
Потери на гистерезис возникают из-за циклического перемагничивания магнитопровода трансформатора под воздействием переменного магнитного поля. При каждом цикле перемагничивания часть энергии расходуется на преодоление молекулярного трения при смещении доменов.
где:
- Ph - потери на гистерезис, Вт
- kh - коэффициент, зависящий от материала сердечника
- f - частота тока, Гц
- Bmax - максимальная индукция в сердечнике, Тл
- n - показатель степени Штейнмеца (для современных электротехнических сталей n ≈ 1,6-2,0)
- V - объем магнитопровода, м3
Согласно современным исследованиям, потери на гистерезис для холоднокатаных текстурированных сталей с ориентированной структурой составляют около 60-70% от общих потерь холостого хода.
Потери на вихревые токи
Вихревые токи индуцируются в магнитопроводе под действием переменного магнитного потока и создают джоулевы потери тепла. Для снижения этих потерь магнитопровод трансформатора выполняют из изолированных друг от друга листов электротехнической стали.
где:
- Pe - потери на вихревые токи, Вт
- ke - коэффициент, зависящий от материала
- f - частота тока, Гц
- Bmax - максимальная индукция, Тл
- d - толщина листа стали, м
- V - объем магнитопровода, м3
Согласно последним исследованиям (2024), применение ультратонких листов электротехнической стали толщиной 0,18-0,23 мм с высоким содержанием кремния (3-3,5%) и современными изоляционными покрытиями позволяет снизить потери на вихревые токи на 15-20% по сравнению с традиционными решениями.
Методика расчета потерь холостого хода
Общие потери холостого хода для трансформатора рассчитываются как сумма потерь на гистерезис и вихревые токи:
На практике для оценки потерь холостого хода часто используют удельные потери, приведенные к массе магнитопровода:
где:
- pуд - удельные потери в стали, Вт/кг
- Gc - масса магнитопровода, кг
Значение удельных потерь зависит от марки стали, индукции и частоты. Современные марки холоднокатаной трансформаторной стали с высокопроницаемой структурой имеют удельные потери при 1,7 Тл и 50 Гц в диапазоне от 0,6 до 1,2 Вт/кг.
| Марка стали | Удельные потери при B=1,7 Тл, f=50 Гц, Вт/кг | Толщина листа, мм |
|---|---|---|
| 3406 (стандартная) | 1,20-1,50 | 0,35 |
| 3408 | 1,00-1,20 | 0,30 |
| 3409 | 0,85-1,00 | 0,27 |
| 3410 | 0,75-0,85 | 0,23 |
| 3412 (премиальная) | 0,60-0,70 | 0,18 |
Рассчитаем потери холостого хода для трансформатора мощностью 1000 кВА со следующими параметрами:
- Масса магнитопровода: 850 кг
- Материал: сталь марки 3409 с удельными потерями 0,90 Вт/кг при B=1,7 Тл
- Рабочая индукция: 1,6 Тл
Поскольку рабочая индукция отличается от базовой, необходимо пересчитать удельные потери:
pуд (1,6 Тл) ≈ pуд (1,7 Тл) · (1,6/1,7)1,8 ≈ 0,90 · 0,88 ≈ 0,79 Вт/кг
Потери холостого хода составят:
P0 = 0,79 · 850 = 671,5 Вт
Потери при нагрузке
Нагрузочные потери (Pк) возникают при прохождении тока через обмотки трансформатора и пропорциональны квадрату тока нагрузки. Они становятся особенно существенными при работе трансформатора под нагрузкой, близкой к номинальной.
Потери в обмотках (медные потери)
Основную часть нагрузочных потерь составляют резистивные потери в проводниках обмоток, которые вызваны протеканием тока через активное сопротивление проводников. Эти потери пропорциональны квадрату тока и величине активного сопротивления обмоток:
где:
- Pм - медные потери, Вт
- I1, I2 - токи в первичной и вторичной обмотках, А
- R1, R2 - активные сопротивления обмоток, Ом
Для приближенного расчета медных потерь при номинальной нагрузке используют данные короткого замыкания:
где:
- uк% - напряжение короткого замыкания, %
- Sном - номинальная мощность трансформатора, ВА
- cos φк - коэффициент мощности при опыте короткого замыкания (обычно 0,35-0,45)
Добавочные потери
Помимо основных резистивных потерь в обмотках, в нагрузочные потери также входят добавочные потери, которые возникают вследствие:
- Вихревых токов в проводниках обмоток
- Потерь в конструкционных элементах (бак, зажимы, экраны)
- Потерь из-за потоков рассеяния
В современных трансформаторах добавочные потери могут составлять от 10% до 20% от общих нагрузочных потерь. Для снижения этих потерь применяются специальные решения:
- Транспонирование проводников в обмотках
- Использование экранов из немагнитных материалов
- Оптимизация конструкции магнитных экранов
По данным исследований 2025 года, применение в трансформаторах обмоток из профилированных проводников с продольным или непрерывным транспонированием позволяет снизить добавочные потери на 15-25% по сравнению с традиционными конструкциями.
Методика расчета нагрузочных потерь
Нагрузочные потери при произвольной нагрузке трансформатора могут быть рассчитаны на основе потерь короткого замыкания при номинальной нагрузке:
где:
- Pк - нагрузочные потери при текущей нагрузке, Вт
- Pк.ном - нагрузочные потери при номинальной нагрузке, Вт
- S - текущая нагрузка трансформатора, ВА
- Sном - номинальная мощность трансформатора, ВА
- β = S / Sном - коэффициент загрузки трансформатора
Нагрузочные потери также зависят от температуры обмоток. Для пересчета потерь от одной температуры к другой используется формула:
где:
- Pк(θ1), Pк(θ2) - нагрузочные потери при температурах θ1 и θ2, °C
- 235 - температурный коэффициент для меди (для алюминия - 225)
Рассчитаем нагрузочные потери для трансформатора со следующими параметрами:
- Номинальная мощность: 1000 кВА
- Потери короткого замыкания при номинальной нагрузке: Pк.ном = 10500 Вт
- Текущая нагрузка: 700 кВА (β = 0,7)
Нагрузочные потери при текущей нагрузке:
Pк = 10500 · 0,72 = 10500 · 0,49 = 5145 Вт
Если известно, что Pк.ном указаны для температуры 75°C, а рабочая температура обмоток составляет 95°C, то необходимо выполнить пересчет:
Pк(95°C) = 5145 · [235 + 95] / [235 + 75] = 5145 · 1,065 = 5479,4 Вт
Суммарные потери и КПД трансформатора
Суммарные потери мощности в трансформаторе складываются из потерь холостого хода и нагрузочных потерь:
Расчет КПД
Коэффициент полезного действия (КПД) трансформатора определяется как отношение полезной мощности к потребляемой:
С учетом коэффициента загрузки формула для КПД принимает вид:
После сокращения:
КПД трансформатора достигает максимального значения при равенстве постоянных и переменных потерь:
Откуда оптимальный коэффициент загрузки:
Рассчитаем КПД трансформатора со следующими параметрами:
- Номинальная мощность: Sном = 1000 кВА
- Потери холостого хода: P0 = 670 Вт
- Нагрузочные потери при номинальной нагрузке: Pк.ном = 10500 Вт
- Коэффициент загрузки: β = 0,7
- Коэффициент мощности нагрузки: cos φ = 0,85
Суммарные потери:
PΣ = 670 + 10500 · 0,72 = 670 + 5145 = 5815 Вт
КПД:
η = (0,7 · 1000000 · 0,85) / (0,7 · 1000000 · 0,85 + 5815) = 595000 / 600815 ≈ 0,9903 = 99,03%
Оптимальный коэффициент загрузки:
βопт = √(670 / 10500) ≈ 0,25
Факторы, влияющие на КПД
КПД трансформатора зависит от множества факторов:
- Коэффициент загрузки - при низких и высоких нагрузках КПД падает; максимум КПД обычно достигается при нагрузке 40-60% от номинальной
- Коэффициент мощности нагрузки - чем выше cos φ, тем выше КПД
- Конструкция и материалы - качество стали магнитопровода, конструкция обмоток, система охлаждения
- Температурный режим - повышение температуры приводит к росту сопротивления обмоток и увеличению потерь
- Частота сети - повышение частоты приводит к росту потерь в стали

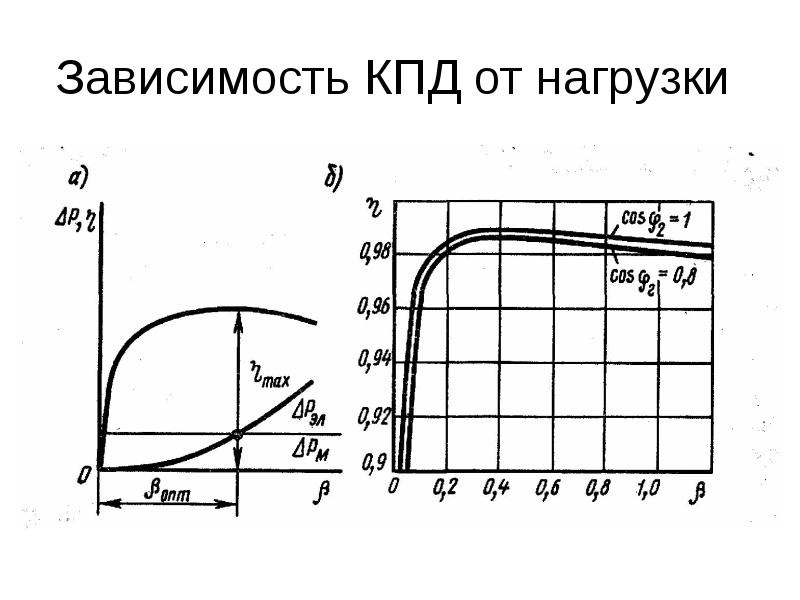

Для наглядной иллюстрации зависимости КПД от нагрузки приведем график:
| Коэффициент загрузки (β) | КПД при cos φ = 0,8 | КПД при cos φ = 0,9 | КПД при cos φ = 1,0 |
|---|---|---|---|
| 0,25 | 98,92% | 99,05% | 99,14% |
| 0,50 | 99,08% | 99,17% | 99,25% |
| 0,75 | 99,01% | 99,13% | 99,22% |
| 1,00 | 98,90% | 99,01% | 99,11% |
| 1,25 | 98,74% | 98,88% | 98,99% |
Подбор трансформаторов по эффективности
Правильный выбор трансформатора с точки зрения энергоэффективности является комплексной задачей, учитывающей не только технические, но и экономические аспекты.
Критерии выбора
При выборе трансформатора по критерию эффективности необходимо учитывать следующие факторы:
- Соответствие характеру нагрузки - для постоянно нагруженных трансформаторов более важны низкие нагрузочные потери, для трансформаторов с переменной нагрузкой или длительной работой на холостом ходу - низкие потери холостого хода
- Годовые приведенные затраты - комплексный экономический критерий, учитывающий как капитальные вложения, так и эксплуатационные расходы
- Общая стоимость владения (TCO) - учитывает стоимость трансформатора, монтажа, обслуживания и потерь энергии за весь срок службы
- Экологические аспекты - снижение выбросов CO2 за счет уменьшения потерь энергии
Для расчета годовых приведенных затрат используется формула:
где:
- З - годовые приведенные затраты, руб/год
- pн - нормативный коэффициент эффективности капитальных вложений (обычно 0,15-0,20)
- K - капитальные вложения (стоимость трансформатора с монтажом), руб
- Cэ - стоимость электроэнергии, руб/кВт·ч
- T0 - время работы трансформатора в году, ч (обычно 8760 ч)
- Tр - время потерь, ч
Время потерь Tр рассчитывается по формуле:
где Tм - время максимальной нагрузки, ч/год.
Сравним два трансформатора мощностью 1000 кВА со следующими характеристиками:
| Параметр | Трансформатор А | Трансформатор Б |
|---|---|---|
| Стоимость, тыс. руб. | 1800 | 2100 |
| Потери холостого хода, кВт | 1,1 | 0,7 |
| Потери короткого замыкания, кВт | 10,5 | 8,6 |
Исходные данные для расчета:
- Коэффициент загрузки: β = 0,7
- Стоимость электроэнергии: Cэ = 5,2 руб/кВт·ч
- Нормативный коэффициент: pн = 0,15
- Время максимальной нагрузки: Tм = 4500 ч/год
Рассчитаем время потерь:
Tр = (0,124 + 4500/10000) · 4500 = (0,124 + 0,45) · 4500 = 0,574 · 4500 = 2583 ч
Годовые приведенные затраты для трансформатора А:
ЗА = 0,15 · 1800000 + 5,2 · (1,1 · 8760 + 10,5 · 0,72 · 2583) = 270000 + 5,2 · (9636 + 13228) = 270000 + 5,2 · 22864 = 270000 + 118893 = 388893 руб/год
Годовые приведенные затраты для трансформатора Б:
ЗБ = 0,15 · 2100000 + 5,2 · (0,7 · 8760 + 8,6 · 0,72 · 2583) = 315000 + 5,2 · (6132 + 10832) = 315000 + 5,2 · 16964 = 315000 + 88213 = 403213 руб/год
Вывод: несмотря на более высокую энергоэффективность трансформатора Б, с экономической точки зрения для данных условий эксплуатации выгоднее трансформатор А (388893 < 403213). Однако при более высокой стоимости электроэнергии или более длительной работе под нагрузкой ситуация может измениться.
Современные стандарты эффективности
В последние годы в большинстве стран приняты стандарты энергоэффективности трансформаторов, которые устанавливают минимальные требования к уровню потерь. В Европейском Союзе действует Регламент (ЕС) 548/2014 с поправками 2019 года, который вводит уровни эффективности для силовых трансформаторов:
| Уровень | Обозначение | Описание |
|---|---|---|
| Tier 1 | Ao, Bk | Базовый уровень эффективности (обязателен с июля 2015) |
| Tier 2 | Ao-10%, Bk-20% | Повышенная эффективность (обязателен с июля 2021) |
| Tier 3 | Ao-20%, Bk-25% | Перспективный повышенный уровень (планируется с 2025) |
В России действует ГОСТ 31565-2019, который устанавливает классы энергоэффективности для силовых трансформаторов:
- Класс X - базовый уровень потерь
- Класс Y - пониженный уровень потерь (на 15-20% ниже)
- Класс Z - минимальный уровень потерь (на 30-40% ниже)
Согласно обзору рынка 2025 года, наиболее перспективными технологиями для повышения энергоэффективности трансформаторов являются:
- Применение аморфных и нанокристаллических сплавов для магнитопроводов (снижение потерь холостого хода на 70-80%)
- Использование обмоток из высокопроводящей меди с уменьшенным сечением (снижение нагрузочных потерь на 15-20%)
- Системы охлаждения на основе эстеров вместо минерального масла (улучшение теплоотвода на 10-15%)
- Цифровые системы мониторинга с алгоритмами оптимизации нагрузки (снижение общих потерь на 5-10%)
Практические примеры расчетов
Рассмотрим комплексный пример расчета потерь и оценки эффективности трансформатора в условиях переменной нагрузки.
Исходные данные:
- Трансформатор мощностью 630 кВА, 10/0,4 кВ
- Потери холостого хода: P0 = 520 Вт
- Потери короткого замыкания при номинальной нагрузке: Pк.ном = 6500 Вт
- Годовой график нагрузки (% от номинальной):
| Интервал нагрузки, % | Середина интервала, % | Время работы, ч/год |
|---|---|---|
| 0-20 | 10 | 876 |
| 20-40 | 30 | 1314 |
| 40-60 | 50 | 2190 |
| 60-80 | 70 | 3066 |
| 80-100 | 90 | 1314 |
Задача: рассчитать годовые потери энергии и средний КПД трансформатора.
Решение:
1. Рассчитаем потери энергии холостого хода за год:
W0 = P0 · T = 520 · 8760 = 4555200 Вт·ч = 4555,2 кВт·ч
2. Рассчитаем нагрузочные потери для каждого интервала нагрузки:
| Коэф. загрузки β | Pк = Pк.ном · β2, Вт | Время T, ч | Wк = Pк · T, кВт·ч |
|---|---|---|---|
| 0,1 | 6500 · 0,12 = 65 | 876 | 65 · 876 = 56,94 |
| 0,3 | 6500 · 0,32 = 585 | 1314 | 585 · 1314 = 768,69 |
| 0,5 | 6500 · 0,52 = 1625 | 2190 | 1625 · 2190 = 3558,75 |
| 0,7 | 6500 · 0,72 = 3185 | 3066 | 3185 · 3066 = 9764,91 |
| 0,9 | 6500 · 0,92 = 5265 | 1314 | 5265 · 1314 = 6918,21 |
| Суммарные нагрузочные потери: | 21067,5 | ||
3. Общие годовые потери энергии:
WΣ = W0 + Wк = 4555,2 + 21067,5 = 25622,7 кВт·ч
4. Расчет переданной энергии:
Примем средний коэффициент мощности cos φ = 0,85
| Коэф. загрузки β | Мощность P = β · Sном · cos φ, кВт | Время T, ч | Энергия W = P · T, кВт·ч |
|---|---|---|---|
| 0,1 | 0,1 · 630 · 0,85 = 53,55 | 876 | 53,55 · 876 = 46909,8 |
| 0,3 | 0,3 · 630 · 0,85 = 160,65 | 1314 | 160,65 · 1314 = 211094,1 |
| 0,5 | 0,5 · 630 · 0,85 = 267,75 | 2190 | 267,75 · 2190 = 586372,5 |
| 0,7 | 0,7 · 630 · 0,85 = 374,85 | 3066 | 374,85 · 3066 = 1149490,1 |
| 0,9 | 0,9 · 630 · 0,85 = 481,95 | 1314 | 481,95 · 1314 = 633282,3 |
| Суммарная переданная энергия: | 2627148,8 | ||
5. Средний годовой КПД трансформатора:
ηср = Wпольз / (Wпольз + WΣ) = 2627148,8 / (2627148,8 + 25622,7) = 2627148,8 / 2652771,5 = 0,9903 = 99,03%
6. Оптимальный коэффициент загрузки:
βопт = √(P0 / Pк.ном) = √(520 / 6500) = √0,08 ≈ 0,28
7. Выводы:
- Годовые потери энергии в трансформаторе составляют 25622,7 кВт·ч
- Средний КПД трансформатора за год равен 99,03%
- Оптимальный коэффициент загрузки для данного трансформатора равен 0,28, что ниже среднего коэффициента загрузки в рассматриваемом режиме
- Для повышения энергоэффективности рекомендуется рассмотреть возможность замены на трансформатор с более низкими нагрузочными потерями
Заключение
Расчет и анализ потерь мощности в трансформаторах является важным аспектом энергоэффективности электроэнергетических систем. Подробное понимание природы и механизмов возникновения потерь позволяет принимать обоснованные решения при выборе и эксплуатации трансформаторного оборудования.
Современные тенденции в области трансформаторостроения направлены на снижение как потерь холостого хода, так и нагрузочных потерь за счет применения инновационных материалов и совершенствования конструкции. Принятие и ужесточение стандартов энергоэффективности стимулирует производителей к разработке все более эффективных решений.
При выборе трансформаторов необходимо учитывать не только их первоначальную стоимость, но и расходы на эксплуатацию в течение всего срока службы, включая стоимость потерь энергии. Такой подход позволяет достичь оптимального баланса между техническими, экономическими и экологическими аспектами.
