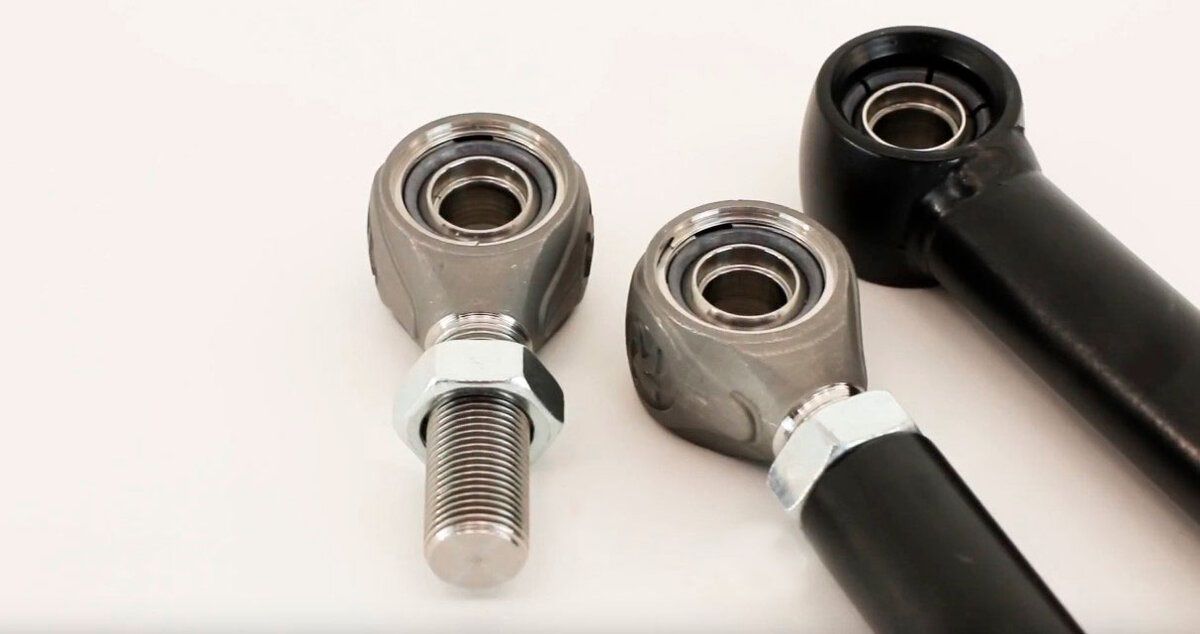

Шарнирные наконечники встречаются повсеместно в конструкциях механизмов, которые работают с повышенными нагрузками. Уникальная и довольно простая конструкция обеспечивает подвижность оборудования при высоких и низких температурах. В зависимости от конструктивных особенностей наконечники могут быть использованы в различных сферах – начиная от спортивных тренажеров и заканчивая ветровым оборудованием.
Стандартная конструкция шарнирного наконечника
Если обратить внимание на конструкцию, то можно заметить одну характерную особенность – простота сборки. Но именно такая простая форма из двух основных деталей обеспечивает надежность:
1. Корпус – прочный стальной сплав с отверстием под установку подшипникового кольца.
2. Шарнирный подшипник – может иметь разные пары трения, в том числе сталь-бронза или сталь-фторопласт.
Более сложные наконечники имеют отверстие с предустановленным ниппелем, что позволяет проводить регулярное обслуживание. Пресс-масленка способствует быстрому смазыванию подшипникового узла.
Шарнирные наконечники можно разделить на две большие группы:
1. Обслуживаемые – особая конструкция и ниппель позволяют вносить смазку для продления срока службы подшипниковой пары. Кроме того, обслуживаемые механизмы можно ремонтировать по мере необходимости. Работают на минимальных и средних скоростных режимах.
2. Не обслуживаемые – вариант считается более удобным, а в некоторых случаях долговечным. Особенность в том, что такие модели не имеют отверстия для внесения смазки. Однако внутри находится износостойкий вкладыш из тефлона.
Стоит отметить, что все шарнирные наконечники поставляются в сборном виде. Конструкция сразу готова к установке и работе. Причем монтаж зачастую осуществляется на предустановленный стержень с резьбой.
Где применимы шарнирные наконечники
Выбор между обслуживаемыми и не обслуживаемыми шарнирными наконечниками зависит от конкретной задачи и условий эксплуатации. Если механизм будет использоваться в условиях высокой нагрузки и интенсивной эксплуатации, то лучше выбрать не обслуживаемые шарнирные наконечники.
Касательно эксплуатации, то такие детали нашли широкое применение в медицинском оборудовании, фитнес-тренажерах, механизмах для упаковки продукции, пищевой и легкой промышленности. Наконечники применяются в конструкциях ветровых генераторов, ткацких и промышленных станках, а также конвейерных лентах.
Учитывайте, что выбор наконечников всегда зависит от связки материалов. Например, наконечники из прочной конструкционной стали и бронзы, а иногда с включением полимерных материалов.
