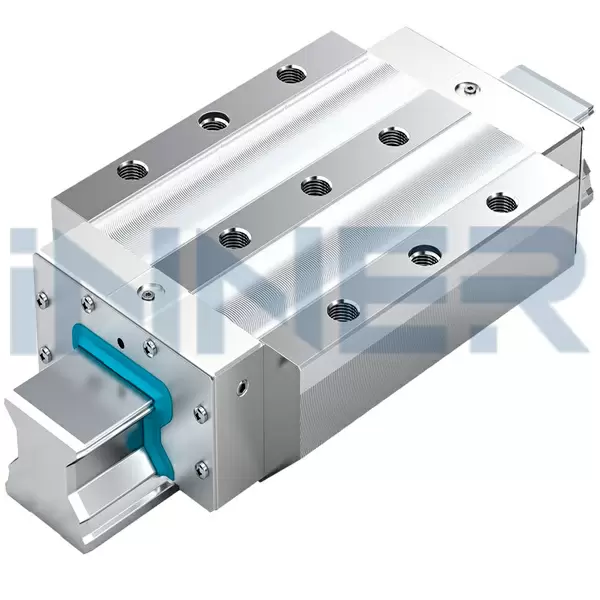

Широкие каретки Bosch Rexroth для высоконагруженных систем
Широкие шариковые каретки Bosch Rexroth типа BNS разработаны немецким концерном для применений с экстремальными моментными нагрузками. Уникальная конструкция профильных направляющих с увеличенной шириной обеспечивает максимальную жесткость на кручение и возможность использования одинарных рельсов в тяжелом машиностроении. Закажите широкие каретки BNS у официального поставщика Иннер Инжиниринг и получите надежное решение для станков ЧПУ, промышленных роботов и автоматизированного оборудования.
Конструктивные особенности широких кареток BNS
Широкие линейные каретки Bosch Rexroth серии BNS представляют собой шариковые рельсовые направляющие с расширенным основанием, что кардинально отличает их от стандартных моделей. Ключевые технические характеристики систем линейного перемещения с широкими каретками:
- Увеличенная база крепления - ширина каретки превышает стандартную в полтора раза, обеспечивая максимальную устойчивость к опрокидывающим моментам
- Двухрядная система дорожек качения - закаленные и шлифованные поверхности с прецизионной обработкой гарантируют плавный ход на скоростях до пяти метров в секунду
- Высокая жесткость во всех направлениях - конструкция позволяет воспринимать радиальные, осевые и моментные нагрузки одновременно без потери точности позиционирования
- Оптимизированная рециркуляция шариков - запатентованная система возврата тел качения снижает фрикционные колебания и уровень вибрации
- Интегрированная защита от загрязнений - концевые уплотнения и возможность установки защитных лент предотвращают попадание стружки внутрь механизма
- Взаимозаменяемость элементов - прецизионное производство Rexroth позволяет комбинировать рельсы и каретки в пределах класса точности без дополнительной подгонки
Профильные рельсовые направляющие для широких кареток изготавливаются из легированной стали с твердостью поверхности более шестидесяти единиц по Роквеллу, что обеспечивает долговечность в условиях интенсивной эксплуатации.
Преимущества применения широких кареток в промышленности
Линейные направляющие Bosch Rexroth с широкими каретками BNS решают задачи, недоступные для стандартных систем линейного перемещения. Производитель рекомендует их использование в следующих случаях:
- Консольные нагрузки - когда рабочий орган расположен на значительном удалении от оси направляющей, широкая каретка компенсирует опрокидывающий момент
- Одинарные рельсовые системы - возможность замены двух параллельных направляющих одним широким рельсом упрощает конструкцию и снижает требования к соосности
- Высокоскоростная обработка - жесткая конструкция минимизирует вибрации при динамических ускорениях, критичных для современных станков ЧПУ
- Тяжелое оборудование - каретки BNS выдерживают статические нагрузки, многократно превышающие возможности стандартных моделей аналогичного размера
- Прецизионное позиционирование - минимальные упругие деформации под нагрузкой обеспечивают повторяемость позиционирования на уровне микрон
Области применения и совместимость систем
Шариковые рельсовые направляющие с широкими каретками Bosch Rexroth нашли применение в наиболее требовательных отраслях промышленной автоматизации:
- Станкостроение - фрезерные, токарные и многокоординатные обрабатывающие центры с ЧПУ, где требуется максимальная жесткость при обработке крупногабаритных заготовок
- Робототехника - портальные роботы и манипуляторы для перемещения тяжелых грузов в автоматизированных производственных линиях
- Измерительное оборудование - координатно-измерительные машины, сканеры и системы контроля качества, требующие стабильности геометрии под нагрузкой
- Деревообработка - форматно-раскроечные станки и обрабатывающие центры для работы с крупноформатными плитными материалами
- Упаковочные линии - высокоскоростные автоматы с консольными захватами, где момент инерции создает значительные поперечные нагрузки
Системы линейного перемещения на базе широких кареток совместимы с роликовыми направляющими Rexroth и могут комплектоваться шарико-винтовыми передачами, зубчато-реечными приводами и линейными двигателями для достижения оптимальных динамических характеристик.
Технические решения и классы исполнения
Производитель предлагает широкие каретки Bosch Rexroth в нескольких вариантах исполнения, адаптированных под конкретные условия эксплуатации. Каретки для станков ЧПУ доступны в классах точности H и P, соответствующих высокоточному и прецизионному применению согласно нормам DIN. Предварительный натяг шариков регулируется на заводе и может быть легким, средним или усиленным в зависимости от требуемого баланса между плавностью хода и жесткостью системы.
Профильные направляющие с каретками BNS выпускаются со стандартным покрытием и в версии из нержавеющей стали для агрессивных сред. Возможна установка дополнительных скребков, защитных гофр и автоматических систем смазки для продления интервалов технического обслуживания. Рельсовые направляющие поставляются длиной до четырех метров и могут быть укорочены на месте установки с последующей простой обработкой торцов.
Поставка широких кареток Bosch Rexroth в России
Иннер Инжиниринг является официальным дистрибьютором линейных направляющих Bosch Rexroth на территории Российской Федерации. Полный ассортимент широких кареток BNS всех размерных рядов с технической поддержкой инженеров, помощью в подборе оптимальной конфигурации и гарантией производителя. Получите консультацию специалиста и коммерческое предложение на системы линейного перемещения немецкого качества.
Запросить коммерческое предложениеИнженерная поддержка и расчет систем
Для корректного подбора широких кареток Bosch Rexroth необходим расчет нагрузок с учетом всех эксплуатационных факторов. Инженеры Иннер Инжиниринг помогут определить требуемый типоразмер профильных рельсовых направляющих, класс точности, предварительный натяг и дополнительную комплектацию. Мы предоставляем техническую документацию, чертежи для проектирования и рекомендации по монтажу линейных направляющих для станков ЧПУ и промышленного оборудования любой сложности.
