Бесфланцевые каретки Bosch Rexroth для линейных направляющих
Bosch Rexroth - мировой лидер в производстве компонентов для систем линейного перемещения с более чем столетним опытом инженерных разработок. Бесфланцевые шариковые каретки серии SNS отличаются компактной конструкцией без боковых фланцев, что позволяет монтировать их непосредственно на узкие несущие поверхности. Эти профильные рельсовые направляющие обеспечивают высокую жесткость и точность позиционирования для станков с ЧПУ, автоматизированных линий и прецизионного оборудования.
Конструктивные особенности бесфланцевых кареток Bosch Rexroth
Бесфланцевая конструкция шариковых кареток Rexroth разработана для оборудования с ограниченным монтажным пространством. В отличие от фланцевых моделей, где крепление осуществляется через выступающие боковые элементы, бесфланцевые каретки серии SNS крепятся винтами непосредственно через корпус сверху или снизу. Эта технология снижает общую высоту узла и массу системы линейного перемещения.
- Компактные габариты: отсутствие фланцев уменьшает ширину каретки на 15-20 процентов по сравнению с фланцевыми аналогами, экономя пространство в стесненных условиях
- Прямое резьбовое крепление: монтажные отверстия расположены в корпусе каретки, обеспечивая надежную фиксацию без дополнительных элементов
- Оптимизированная геометрия входа: запатентованная зона входа шариков повышает точность хода в шесть раз, минимизируя колебания упругой деформации
- Интегрированное уплотнение: встроенные уплотнительные элементы защищают шариковые дорожки от загрязнений и сохраняют смазку
- Четырехрядное расположение шариков: конфигурация с нагрузкой в четырех направлениях обеспечивает равномерное распределение усилий
- Система рециркуляции: сепараторы цепного типа гарантируют плавное движение шариков и низкий уровень шума при работе
Серии и типоразмеры бесфланцевых кареток Rexroth
Немецкая компания Bosch Rexroth выпускает широкий ассортимент бесфланцевых шариковых кареток для профильных рельсовых систем. Каретки серии SNS совместимы со всеми направляющими рельсами Rexroth благодаря взаимозаменяемости компонентов.

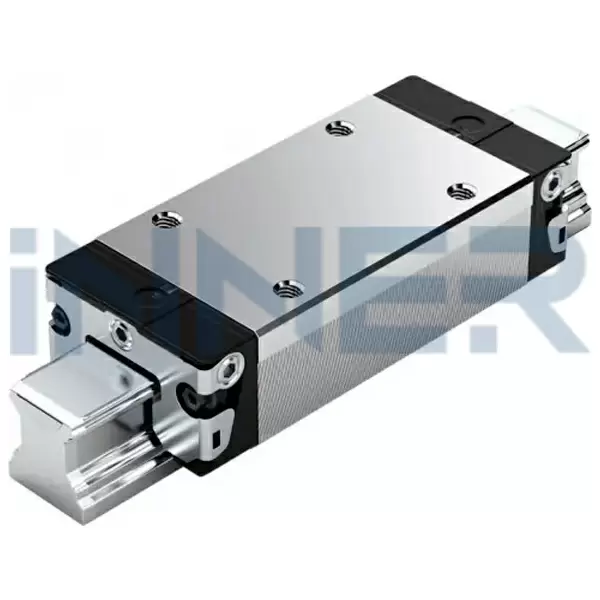

- Серия R1622 SNS: стандартные узкие каретки типоразмеров от 15 до 65 миллиметров для общепромышленного применения с динамической нагрузкой до 56 килоньютонов
- Серия R1623 SNS: усиленные бесфланцевые каретки увеличенной длины для тяжелонагруженных систем с повышенной жесткостью
- Низкопрофильные каретки: компактные решения с уменьшенной высотой для оборудования с ограниченным вертикальным пространством
- Алюминиевые каретки: облегченные варианты корпусов из алюминиевого сплава снижают массу на 60 процентов при сохранении прочности
- Нержавеющие исполнения: каретки и рельсы из коррозионностойкой стали по стандарту DIN EN 10088 для агрессивных сред
Каждая бесфланцевая каретка Bosch Rexroth изготавливается с высокой точностью шлифовки шариковых дорожек, что обеспечивает взаимозаменяемость элементов в пределах класса точности. Это упрощает логистику запасных частей и ускоряет сервисное обслуживание оборудования.
Технические преимущества систем линейного перемещения SNS
Профильные рельсовые направляющие Bosch Rexroth с бесфланцевыми каретками обладают выдающимися эксплуатационными характеристиками, подтвержденными независимыми испытаниями.
- Высокая жесткость: предварительный натяг шариков классов C0, C1 и C2 устраняет люфты и повышает статическую жесткость системы
- Точность позиционирования: классы точности N, H и P гарантируют допуски высоты каретки до 5 микрометров для прецизионных применений
- Ресурс работы: номинальный ресурс шариковых направляющих достигает 100 тысяч километров при расчетной нагрузке
- Скорость перемещения: максимальная скорость до 5 метров в секунду при использовании системы непрерывной смазки
- Низкое трение: коэффициент трения качения составляет 0,002-0,004, что снижает энергопотребление приводов
- Температурная стабильность: рабочий диапазон температур от минус 20 до плюс 80 градусов Цельсия
Области применения бесфланцевых кареток в промышленности
Линейные направляющие Bosch Rexroth без фланца востребованы в отраслях, где требуется компактность конструкции при сохранении высоких нагрузочных характеристик.
- Станки с ЧПУ: фрезерные, токарные и шлифовальные центры используют бесфланцевые каретки для осей подачи с точностью обработки до 2 микрометров
- Автоматизированное производство: робототехнические комплексы, сборочные линии и системы манипулирования с высокой скоростью цикла
- Полупроводниковое оборудование: установки литографии, инспекции и сборки микросхем требуют максимальной чистоты и точности
- Медицинская техника: диагностическое и хирургическое оборудование с компактными узлами позиционирования
- Измерительные системы: координатно-измерительные машины, сканеры и прецизионные приборы контроля качества
- Упаковочные машины: высокоскоростные линии упаковки с интенсивным циклом работы и требованиями по гигиене
Преимущества бесфланцевой конструкции перед фланцевыми каретками
Выбор между фланцевыми и бесфланцевыми шариковыми каретками определяется условиями монтажа и требованиями к оборудованию. Каретки Rexroth без фланца предоставляют ряд конструктивных преимуществ.
- Экономия пространства: уменьшенная ширина каретки позволяет размещать направляющие ближе друг к другу или использовать более узкие несущие конструкции
- Снижение массы: отсутствие боковых фланцев уменьшает вес каретки на 12-18 процентов, что важно для динамичных применений
- Гибкость монтажа: крепление через корпус обеспечивает более жесткую фиксацию и упрощает установку на нестандартных поверхностях
- Оптимизация затрат: меньший расход материала при производстве делает бесфланцевые каретки экономически выгодными для серийного оборудования
Фланцевые каретки предпочтительны когда требуется боковое крепление или необходимо воспринимать значительные моментные нагрузки. Бесфланцевые модели оптимальны для осей с вертикальным или горизонтальным креплением снизу или сверху.
Купить бесфланцевые каретки Bosch Rexroth в России
Иннер Инжиниринг - официальный поставщик компонентов линейного перемещения Bosch Rexroth в России. Предлагаем полный ассортимент бесфланцевых шариковых кареток серии SNS, профильные рельсы и аксессуары со склада в Москве. Техническая поддержка инженеров поможет подобрать оптимальную конфигурацию направляющих для вашего оборудования с учетом нагрузок, скоростей и условий эксплуатации.
Запросить коммерческое предложениеТехническая консультация по подбору линейных направляющих
Специалисты Иннер Инжиниринг проведут расчет ресурса системы, помогут выбрать класс точности и предварительного натяга бесфланцевых кареток Bosch Rexroth. Консультируем по вопросам монтажа профильных рельсовых направляющих, подбору смазочных материалов и интеграции в существующее оборудование. Для получения технического решения свяжитесь с нашими инженерами по линейным системам перемещения.
