Характеристики SVS 45 CH
| Характеристики направляющей | |
| Серия направляющих | SVS |
| Тип направляющей | шариковые направляющие |
| Класс точности | N - нормальный |
| Типоразмер | 45 |

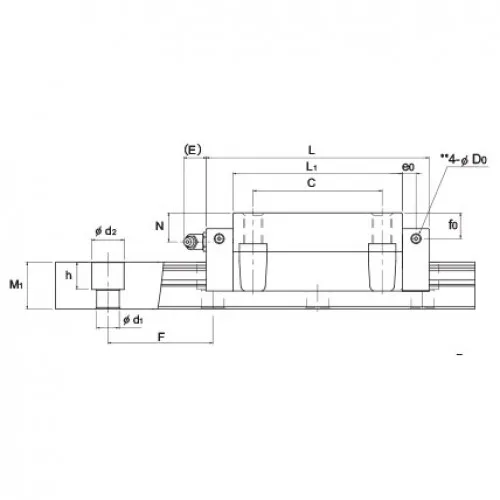

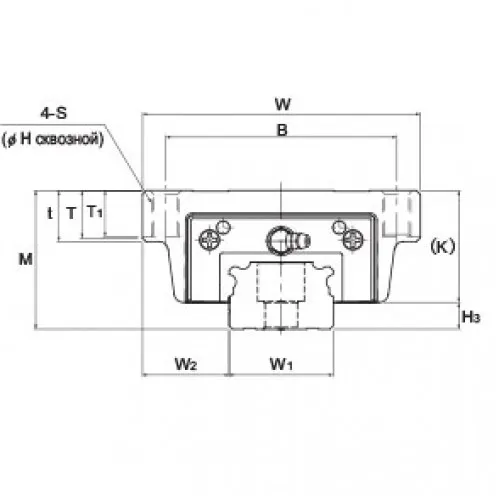

| Характеристики каретки | |
| B, мм | 100 |
| C, мм | 80 |
| D0, мм | 5.2 |
| E, мм | 16 |
| e0, мм. | 8.5 |
| f0, мм. | 16 |
| H, мм | 10.5 |
| K, мм | 48.4 |
| L, мм | 138.2 |
| L1, мм | 105 |
| M, мм | 60 |
| M1, мм | 29 |
| N, мм | 21.9 |
| S×ℓ | M12 |
| T, мм | 20.5 |
| t, мм. | 22 |
| T1, мм | 20 |
| W, мм | 120 |
| Версия каретки | с шариковым сепаратором |
| Высота каретки | стандартной высоты |
| Длина каретки | стандартной длины |
| Серия кареток | SVS-CH |
| Смазочный нипель | B-PT1/8 |
| Тип конструкции каретки | фланцевого исполнения |
| Ширина каретки | стандартной ширины |
| Вес каретки, кг. | 3.3 |
| Характеристики рельса | |
| W1, мм | 45 |
| d1×d2×h, мм | 14×20×17 |
| F, мм | 105 |
| H3, мм | 11.6 |
| W2, мм | 37.5 |
| Максимальная длина рельса, мм | 3090 |
| Вес рельса, кг/м | 9.5 |
| Нагрузки | |
| Динамическая грузоподьемность, kN | 105 |
| Доп. стат. момент (1 каретка) Мb, kHm | 2.02 |
| Доп. стат. момент (1 каретка) Мc, kHm | 2.6 |
| Доп. стат. момент (1 каретка) Ма, kHm | 2.19 |
| Доп. стат. момент (2 каретки) Мb, kHm | 10.1 |
| Доп. стат. момент (2 каретки) Ма, kHm | 10.9 |
| Статическая грузоподьемность, kN | 142 |
