Характеристики SVS 45 LRH
| Характеристики направляющей | |
| Серия направляющих | SVS |
| Тип направляющей | шариковые направляющие |
| Класс точности | N - нормальный |

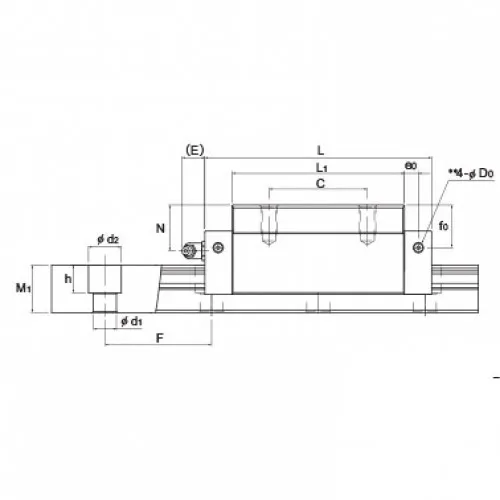

| Характеристики каретки | |
| B, мм | 60 |
| C, мм | 80 |
| D0, мм | 5.2 |
| E, мм | 16 |
| e0, мм. | 8.5 |
| f0, мм. | 26 |
| K, мм | 58.4 |
| L, мм | 171 |
| L1, мм | 137.8 |
| M, мм | 70 |
| M1, мм | 29 |
| N, мм | 31.9 |
| S×ℓ | M10×17 |
| T, мм | 14.7 |
| W, мм | 86 |
| Версия каретки | с шариковым сепаратором |
| Высота каретки | стандартной высоты |
| Длина каретки | удлиненная |
| Серия кареток | SVS-LRH |
| Смазочный нипель | B-PT1/8 |
| Тип конструкции каретки | блочного исполнения |
| Ширина каретки | стандартной ширины |
| Вес каретки, кг. | 4.1 |
| Характеристики рельса | |
| W1, мм | 45 |
| d1×d2×h, мм | 14×20×17 |
| F, мм | 105 |
| H3, мм | 11.6 |
| W2, мм | 20.5 |
| Максимальная длина рельса, мм | 3090 |
| Вес рельса, кг/м | 9.5 |
| Нагрузки | |
| Динамическая грузоподьемность, kN | 123 |
| Доп. стат. момент (1 каретка) Мb, kHm | 3.31 |
| Доп. стат. момент (1 каретка) Мc, kHm | 3.44 |
| Доп. стат. момент (1 каретка) Ма, kHm | 3.58 |
| Доп. стат. момент (2 каретки) Мb, kHm | 16.2 |
| Доп. стат. момент (2 каретки) Ма, kHm | 17.5 |
| Статическая грузоподьемность, kN | 178 |
