Характеристики SVS 65 R
| Характеристики направляющей | |
| Серия направляющих | SVS |
| Тип направляющей | шариковые направляющие |
| Класс точности | N - нормальный |
| Типоразмер | 65 |

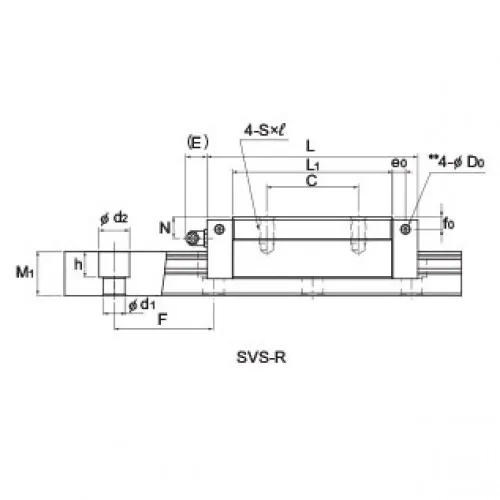

| Характеристики каретки | |
| B, мм | 76 |
| C, мм | 70 |
| D0, мм | 8.2 |
| E, мм | 16 |
| e0, мм. | 8.7 |
| f0, мм. | 15 |
| K, мм | 60 |
| L, мм | 186 |
| L1, мм | 143.6 |
| M, мм | 75 |
| M1, мм | 43 |
| N, мм | 19 |
| S×ℓ | M16×20 |
| T, мм | 21.6 |
| W, мм | 126 |
| Версия каретки | с шариковым сепаратором |
| Высота каретки | стандартной высоты |
| Длина каретки | стандартной длины |
| Серия кареток | SVS-R |
| Смазочный нипель | B-PT1/8 |
| Тип конструкции каретки | блочного исполнения |
| Ширина каретки | стандартной ширины |
| Вес каретки, кг. | 6 |
| Характеристики рельса | |
| W1, мм | 63 |
| d1×d2×h, мм | 18×26×22 |
| F, мм | 150 |
| H3, мм | 15 |
| W2, мм | 31.5 |
| Максимальная длина рельса, мм | 3000 |
| Вес рельса, кг/м | 19.6 |
| Нагрузки | |
| Динамическая грузоподьемность, kN | 208 |
| Доп. стат. момент (1 каретка) Мb, kHm | 5.33 |
| Доп. стат. момент (1 каретка) Мc, kHm | 6.66 |
| Доп. стат. момент (1 каретка) Ма, kHm | 5.76 |
| Доп. стат. момент (2 каретки) Мb, kHm | 25.6 |
| Доп. стат. момент (2 каретки) Ма, kHm | 27.7 |
| Статическая грузоподьемность, kN | 269 |
