Купить насосы для канализационных вод
Насосы для канализационных вод от компании Иннер Инжиниринг представляют собой специализированное оборудование, разработанное для эффективного перекачивания сточных вод, содержащих различные твердые, волокнистые и вязкие включения. Эти насосы являются основой современных канализационных систем, обеспечивая надежное перемещение бытовых и промышленных стоков на очистные сооружения. Понимание принципов работы и особенностей данных насосов поможет вам выбрать оптимальное решение для конкретных условий эксплуатации.
В нашем ассортименте представлены различные серии насосов для канализационных вод: погружные насосы ИРТЫШ, консольные и полупогружные насосы СМ и СД, фекально-грязевые полупогружные насосы ФГП(У), а также центробежные моноблочные насосы ЦМФ, ЦМК и НПК. Каждая серия имеет свои конструктивные особенности и оптимальные области применения, что позволяет подобрать насосное оборудование, максимально соответствующее вашим требованиям. Купите насосы для канализационных вод у нас и получите надежное и долговечное оборудование с полной технической поддержкой и сервисным обслуживанием.
Характеристики и предназначение
Насосы для канализационных вод – это особый класс гидравлических машин, конструкция которых учитывает специфику перекачиваемой среды. В отличие от насосов для чистой воды, они должны эффективно работать с жидкостями, содержащими не только твердые включения, но и волокнистые материалы, способные наматываться на вращающиеся части. Рассмотрим основные технические характеристики данного типа насосов:
- Допустимое содержание твердых включений: от 50 до 200 г/л
- Максимальный размер пропускаемых твердых частиц: от 20 до 100 мм (в зависимости от модели)
- Производительность: от 10 до 2000 м³/ч
- Напор: от 5 до 120 метров водяного столба
- Температура перекачиваемой жидкости: от 0°C до +80°C
- Мощность электродвигателей: от 1,5 кВт до 315 кВт
- Класс защиты электродвигателя: от IP54 до IP68 (в зависимости от типа насоса)
- pH перекачиваемой среды: от 6 до 9
- Максимальная плотность перекачиваемой жидкости: до 1200 кг/м³
- Специальные износостойкие материалы проточной части (высокопрочный чугун, нержавеющая сталь)
Чтобы лучше понять принцип работы насосов для канализационных вод, представьте обычный центробежный насос, но с существенными модификациями. В стандартном насосе для чистой воды рабочее колесо имеет узкие каналы, которые мгновенно забились бы при контакте с канализационными стоками. В насосах для сточных вод используются специальные типы рабочих колес:
- Открытые и полуоткрытые колеса – с широкими каналами для прохождения крупных частиц
- Режущие колеса – со специальными ножами для измельчения волокнистых включений
- Вихревые колеса – создающие завихрения, препятствующие засорению
- Одноканальные и двухканальные колеса – с минимальным количеством лопастей для снижения риска засорения
Насосы для канализационных вод находят применение в следующих областях:
- Муниципальные системы канализации и очистные сооружения
- Промышленные предприятия (пищевая, химическая, текстильная промышленность)
- Сельскохозяйственные комплексы (животноводческие фермы, предприятия переработки)
- Жилые и коммерческие здания (включая системы с отдельно стоящими КНС)
- Дренажные системы полигонов ТБО и промышленных отходов
- Шламовые хозяйства предприятий горнодобывающей отрасли
- Системы водоотведения ливневых и талых вод
- Перекачивание производственных стоков с высоким содержанием загрязнений
Важно понимать, что эффективная работа канализационной системы зависит не только от характеристик самого насоса, но и от правильной организации всего насосного узла, включая трубопроводы, запорную арматуру, датчики уровня и систему автоматического управления. Правильно спроектированная система минимизирует риск засорения насосов и обеспечивает их долговечную работу даже при перекачивании сложных сточных вод.
Разновидности насосов для канализационных вод
В категории насосов для канализационных вод компания Иннер Инжиниринг предлагает несколько серий оборудования, каждая из которых имеет свои особенности и оптимальные области применения. Понимание различий между ними поможет вам сделать правильный выбор для конкретной задачи.

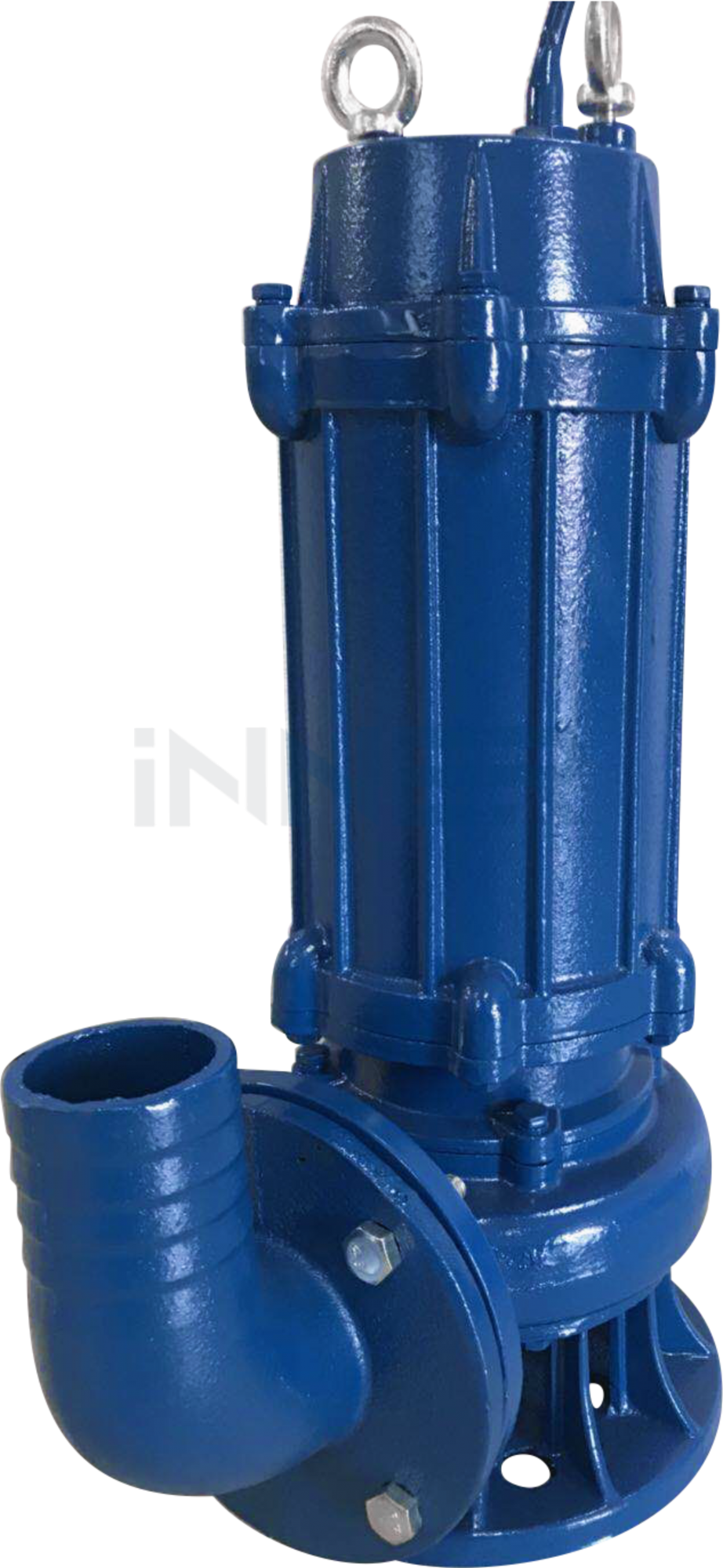

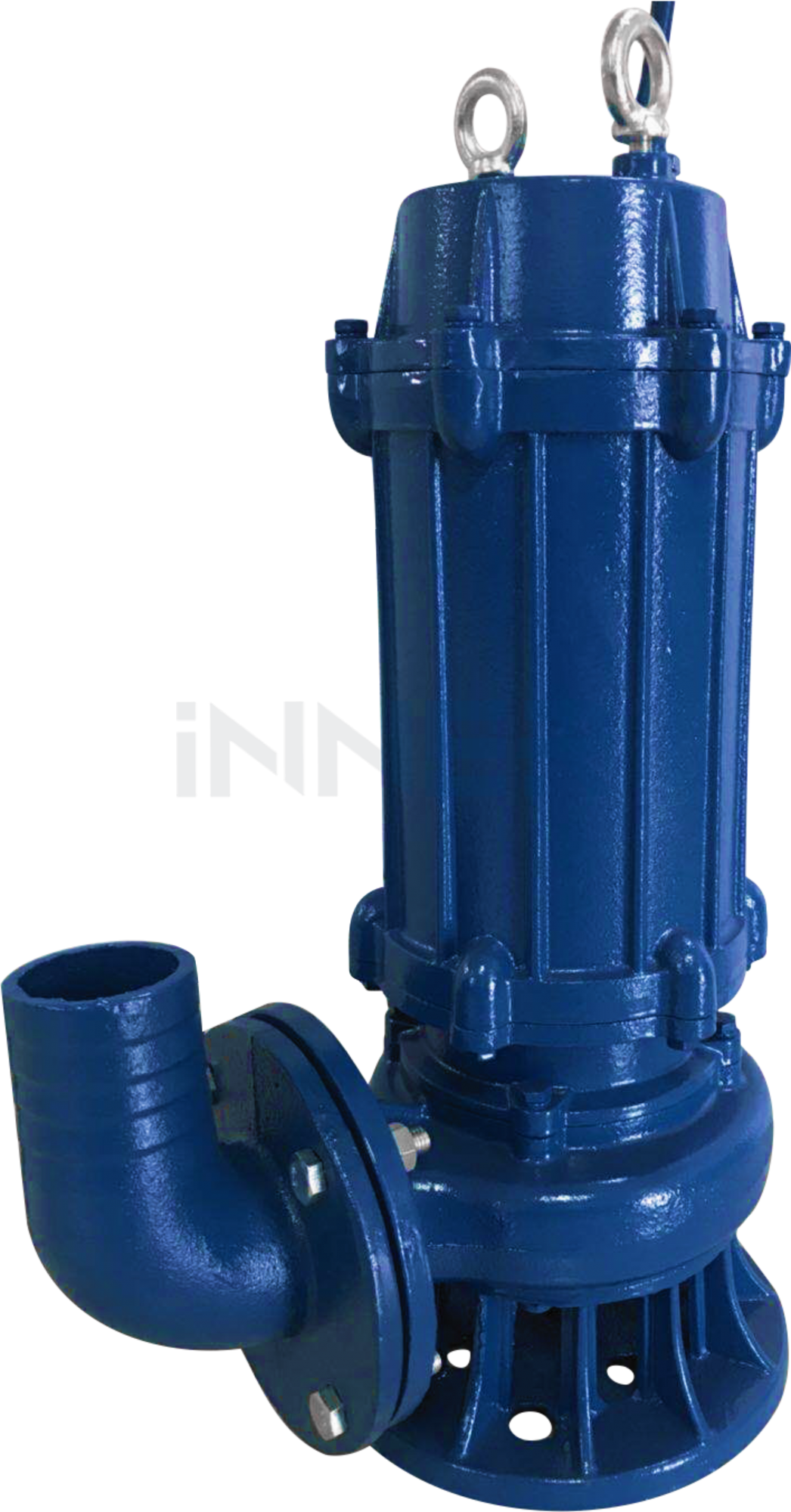

Насосы серии ИРТЫШ
Погружные канализационные насосы ИРТЫШ представляют собой современное оборудование отечественного производства, разработанное специально для перекачивания сточных вод с высоким содержанием твердых и волокнистых включений:
- Принцип работы: Погружной насос ИРТЫШ работает непосредственно в перекачиваемой среде. Представьте себе, что и двигатель, и насосная часть помещены в герметичный корпус и полностью погружены в канализационные стоки. При этом перекачиваемая жидкость одновременно служит и для охлаждения двигателя, что существенно повышает эффективность всей системы.
- Особенности конструкции:
- Полностью погружное исполнение со степенью защиты IP68
- Разнообразные типы рабочих колес (одноканальные, двухканальные, вихревые, с режущим механизмом)
- Двойное торцевое уплотнение с промежуточной масляной камерой, препятствующее проникновению стоков в двигатель
- Корпус из высокопрочного чугуна с высоким содержанием кремния для повышенной износостойкости
- Встроенная термозащита двигателя, предотвращающая перегрев
- Датчик влажности в масляной камере для контроля состояния уплотнений
- Кабельный ввод повышенной герметичности с дополнительной защитой от проникновения влаги
- Технические характеристики:
- Производительность: от 10 до 1600 м³/ч
- Напор: от 5 до 100 метров
- Мощность электродвигателей: от 1,5 до 170 кВт
- Максимальный размер твердых частиц: до 100 мм
- Температура перекачиваемой жидкости: до +60°C
- Модификации насосов ИРТЫШ:
- ИРТЫШ-ПФ – с режущим механизмом для измельчения волокнистых включений
- ИРТЫШ-ПР – с рабочим колесом повышенной производительности
- ИРТЫШ-ПН – с двухканальным рабочим колесом для перекачивания стоков с крупными включениями
- ИРТЫШ-ПВ – с вихревым рабочим колесом
- ИРТЫШ-ПФС – специальное исполнение для тяжелых условий эксплуатации
Насосы ИРТЫШ особенно эффективны в канализационных насосных станциях (КНС), муниципальных и промышленных системах водоотведения. Их преимущество в том, что они устанавливаются непосредственно в приемном резервуаре и не требуют отдельного насосного помещения, что существенно снижает затраты на строительство КНС.

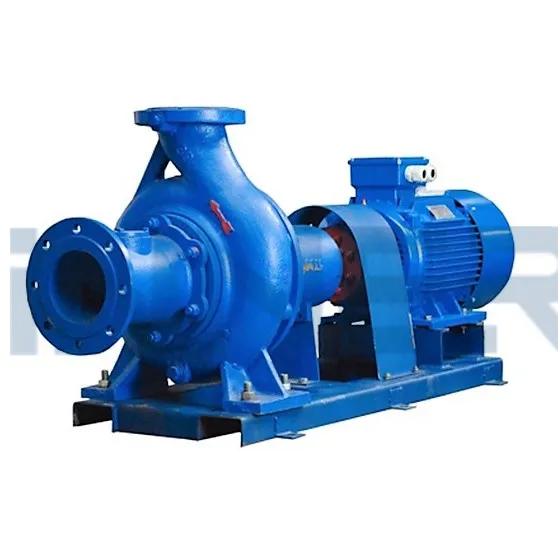

Насосы серий СМ и СД
Сточно-массные (СМ) и сточно-динамические (СД) насосы представляют собой классическое решение для перекачивания канализационных вод. В отличие от погружных, эти насосы устанавливаются в сухом помещении рядом с приемным резервуаром:
- Принцип работы: Насосы СМ и СД работают по классической схеме с сухой установкой. Если представить работу такого насоса наглядно, то двигатель располагается отдельно от перекачиваемой среды, в сухом помещении, а сама насосная часть соединяется с приемным резервуаром всасывающим трубопроводом. Это повышает доступность насоса для обслуживания и ремонта, но требует больших капитальных затрат на строительство.
- Особенности конструкции:
- Консольное или двустороннее (для СД) расположение рабочего колеса
- Крупные проходные сечения в рабочем колесе
- Усиленные подшипниковые узлы
- Защита от абразивного износа
- Сальниковое или торцевое уплотнение вала
- Возможность быстрого доступа к рабочему колесу без демонтажа трубопроводов
- Чугунный корпус с повышенным содержанием легирующих элементов
- Технические характеристики:
- Производительность: от 30 до 2000 м³/ч
- Напор: от 10 до 120 метров
- Мощность электродвигателей: от 4 до 315 кВт
- Максимальный размер твердых частиц: до 80 мм
- Температура перекачиваемой жидкости: до +80°C
- Модификации насосов СМ и СД:
- СМ – консольные насосы для общего применения
- СМО – насосы для отвода сточных вод
- СД – двустороннего входа, с повышенной производительностью
- СМС – специальное исполнение с повышенной износостойкостью
Насосы СМ и СД широко применяются на очистных сооружениях, в муниципальных системах канализации, на крупных промышленных предприятиях. Их преимущество – высокая ремонтопригодность и возможность обслуживания без контакта с перекачиваемой средой.
Насосы серии ФГП(У)
Фекально-грязевые полупогружные насосы ФГП(У) представляют собой специализированное решение для перекачивания особо загрязненных сточных вод и осадков с высоким содержанием твердых и волокнистых включений:
- Принцип работы: В насосах ФГП реализована полупогружная схема, при которой насосная часть погружается в перекачиваемую среду, а двигатель остается над поверхностью. Чтобы наглядно представить такую конструкцию, вообразите вертикальный вал, на нижнем конце которого закреплено рабочее колесо, находящееся в стоках, а на верхнем – электродвигатель, расположенный на специальной площадке над резервуаром. Это обеспечивает оптимальное сочетание доступности двигателя для обслуживания и эффективности работы с тяжелыми стоками.
- Особенности конструкции:
- Вертикальное исполнение с полупогружной установкой
- Удлиненный вал с промежуточными подшипниками
- Рабочее колесо открытого типа из высокопрочного чугуна
- Усиленная защита от абразивного износа
- Специальная система центровки и балансировки для снижения вибрации
- Модульная конструкция, облегчающая обслуживание
- Опорная плита для монтажа на край резервуара
- Технические характеристики:
- Производительность: от 20 до 800 м³/ч
- Напор: от 8 до 60 метров
- Мощность электродвигателей: от 3 до 110 кВт
- Максимальный размер твердых частиц: до 70 мм
- Максимальная концентрация твердых включений: до 200 г/л
- Глубина погружения насосной части: до 3 метров
- Модификации насосов ФГП(У):
- ФГП – стандартное исполнение
- ФГПУ – с удлиненным валом для больших глубин
- ФГП-М – мобильное исполнение для временного использования
- ФГП-Ш – с системой измельчения крупных включений
Насосы ФГП(У) особенно эффективны на очистных сооружениях для перекачивания осадка, в системах обработки шлама, на предприятиях пищевой промышленности и животноводческих комплексах, где требуется перекачивание особо загрязненных стоков.
Насосы серий ЦМФ, ЦМК, НПК
Центробежные моноблочные фекальные (ЦМФ), центробежные моноблочные канализационные (ЦМК) и насосы погружные канализационные (НПК) представляют собой компактные решения для различных задач водоотведения:
- Принцип работы: Эти насосы объединяет моноблочная конструкция, при которой двигатель и насосная часть представляют собой единый блок. Для наглядности можно представить, что вал двигателя непосредственно продолжается в насосную часть без промежуточных соединений, что повышает надежность и компактность всей установки. При этом ЦМФ и ЦМК обычно устанавливаются в сухих помещениях, а НПК – погружные насосы, работающие непосредственно в перекачиваемой среде.
- Особенности конструкции:
- Компактная моноблочная конструкция
- Специальные рабочие колеса для работы со сточными водами
- Двойные торцевые уплотнения или сальниковая набивка (в зависимости от модели)
- Встроенная защита от перегрузки
- Простота монтажа и обслуживания
- Возможность вертикальной или горизонтальной установки
- Технические характеристики:
- Производительность: от 10 до 300 м³/ч
- Напор: от 5 до 50 метров
- Мощность электродвигателей: от 1,5 до 30 кВт
- Максимальный размер твердых частиц: до 50 мм
- Температура перекачиваемой жидкости: до +75°C (ЦМФ, ЦМК) и до +50°C (НПК)
- Особенности применения:
- ЦМФ – для фекальных и бытовых стоков в небольших системах
- ЦМК – для канализационных стоков средней загрязненности
- НПК – погружные насосы для канализационных колодцев и небольших КНС
Насосы серий ЦМФ, ЦМК и НПК оптимальны для использования в системах водоотведения небольших объектов: коттеджных поселков, отдельных зданий, малых предприятий, а также для создания компактных канализационных насосных станций для локальных нужд.
Каждый тип насосов для канализационных вод имеет свои преимущества и оптимальные области применения. При выборе конкретной модели необходимо учитывать не только характеристики перекачиваемой среды, но и условия эксплуатации, требования к надежности, особенности монтажа и обслуживания. Компания Иннер Инжиниринг предоставляет подробные консультации по подбору оптимального оборудования с учетом всех факторов, влияющих на эффективность работы насосной системы.
Монтаж и обслуживание
Правильный монтаж и регулярное техническое обслуживание насосов для канализационных вод являются ключевыми факторами их надежной и долговечной работы. Учитывая агрессивный характер перекачиваемой среды и сложные условия эксплуатации, необходимо уделять особое внимание этим аспектам.
Особенности монтажа погружных насосов (ИРТЫШ, НПК):
Представьте себе, что погружной насос – это подводная лодка, которая должна надежно функционировать в агрессивной среде, сохраняя герметичность и работоспособность. При монтаже таких насосов следует соблюдать следующие рекомендации:
- Система автоматической трубной муфты (АТМ) – основной способ монтажа погружных насосов, позволяющий извлекать и устанавливать насос без необходимости спуска персонала в приемный резервуар. Представьте систему как рельсы и каретку: насос с присоединенной опорой (каретка) опускается по направляющим трубам (рельсы) и автоматически соединяется с напорным патрубком.
- Обеспечение минимального уровня погружения, указанного в технической документации – это критически важно для охлаждения двигателя перекачиваемой жидкостью.
- Защита кабеля от механических повреждений – при спуске и подъеме насоса кабель должен крепиться к направляющим или подъемной цепи без натяжения и перегибов.
- Монтаж на бетонное основание или специальную опору для предотвращения заиливания насоса – насос должен располагаться выше уровня осадка, скапливающегося на дне резервуара.
- Установка обратного клапана на напорном трубопроводе – для предотвращения обратного тока стоков при остановке насоса.
- Настройка автоматики управления с учетом минимального и максимального уровней жидкости – это предотвращает как работу насоса "всухую", так и переполнение резервуара.
Особенности монтажа насосов сухой установки (СМ, СД, ЦМФ, ЦМК):
Насосы сухой установки можно сравнить с сердцем, которое должно перекачивать жидкость, оставаясь в изолированном помещении. При их монтаже важно обеспечить:
- Установку на специальный фундамент с виброизолирующими элементами – это снижает передачу вибрации на строительные конструкции и увеличивает срок службы насоса.
- Правильную центровку насоса и двигателя – даже небольшое смещение осей может привести к повышенному износу подшипников и уплотнений.
- Монтаж компенсаторов на всасывающем и напорном трубопроводах – для предотвращения передачи механических нагрузок от трубопроводов на корпус насоса.
- Установку фильтра-ловушки на всасывающей линии – для защиты насоса от крупных включений, способных вызвать засорение.
- Обеспечение заливки насоса перед пуском – в отличие от погружных, насосы сухой установки требуют предварительного заполнения жидкостью.
- Организацию вентиляции насосного помещения – для отвода тепла, выделяемого двигателями, и предотвращения скопления потенциально опасных газов.
Особенности монтажа полупогружных насосов (ФГП, ФГПУ):
Полупогружные насосы сочетают элементы обоих типов установки и требуют особого внимания к следующим аспектам:
- Прочное крепление опорной плиты к краю резервуара – от этого зависит устойчивость всей конструкции и уровень вибрации.
- Правильная регулировка глубины погружения насосной части – для обеспечения оптимальных условий всасывания.
- Установка защитного кожуха на валопровод – для предотвращения намотки волокнистых включений.
- Регулярная проверка и подтяжка промежуточных подшипников – они обеспечивают устойчивость длинного вала и подвержены повышенному износу.
- Специальные уплотнения в месте перехода вала через уровень жидкости – критически важный элемент, предотвращающий проникновение стоков выше допустимого уровня.
Техническое обслуживание насосов для канализационных вод:
Представьте, что ваш насос – как автомобиль, работающий в экстремальных условиях бездорожья. Без регулярного обслуживания его ресурс будет быстро исчерпан. Техническое обслуживание насосов для канализационных вод должно включать:
- Ежедневный визуальный контроль (для доступных насосов) – проверка отсутствия посторонних шумов, вибрации, утечек, контроль температуры подшипников.
- Еженедельная проверка электрических параметров – напряжения, силы тока, сопротивления изоляции, работы устройств защиты.
- Ежемесячное обслуживание:
- Проверка и регулировка сальниковых уплотнений (для насосов с сальниковой набивкой)
- Контроль состояния масла в масляных камерах торцевых уплотнений (для погружных насосов)
- Проверка работоспособности датчиков уровня и автоматики управления
- Очистка фильтров и ловушек на всасывающей линии
- Квартальное обслуживание:
- Проверка состояния подшипников и их смазка/замена при необходимости
- Контроль центровки насоса и двигателя (для насосов сухой установки)
- Проверка состояния рабочего колеса и зазоров между ним и корпусом
- Контроль состояния защитных покрытий и антикоррозионная обработка при необходимости
- Годовое обслуживание:
- Полная разборка насоса с дефектовкой всех узлов и деталей
- Замена изношенных деталей (рабочее колесо, уплотнения, подшипники)
- Проверка состояния электродвигателя, включая обмотки и изоляцию
- Ревизия запорной арматуры и обратных клапанов
- Обновление защитных покрытий
Особое внимание при обслуживании насосов для канализационных вод следует уделять:
- Защите от засорения – регулярная проверка и очистка рабочего колеса от намотавшихся волокнистых материалов, особенно после перекачивания стоков с повышенным содержанием таких включений.
- Контролю износа проточной части – абразивные частицы в стоках вызывают эрозию материала рабочего колеса и корпуса, что приводит к снижению КПД и производительности.
- Состоянию уплотнений – они являются критически важным элементом, предотвращающим проникновение стоков в двигатель (для погружных насосов) или утечки (для насосов сухой установки).
- Балансировке рабочего колеса – дисбаланс, вызванный неравномерным износом или налипанием отложений, приводит к повышенной вибрации и преждевременному выходу из строя подшипников.
- Коррозионной защите – сточные воды часто содержат агрессивные компоненты, вызывающие коррозию металлических частей насоса.
При соблюдении всех требований по монтажу и регулярном техническом обслуживании насосы для канализационных вод обеспечивают длительную и надежную работу даже в самых сложных условиях эксплуатации. Компания Иннер Инжиниринг предоставляет полный комплекс услуг по монтажу, пусконаладке и сервисному обслуживанию насосов для канализационных вод, включая поставку оригинальных запасных частей и расходных материалов, а также обучение персонала заказчика правилам эксплуатации оборудования.
Купить насосы для канализационных вод
Иннер Инжиниринг предлагает широкий ассортимент насосов для канализационных вод от ведущих производителей. В нашем каталоге представлены погружные насосы ИРТЫШ, сточно-массные насосы СМ и СД, фекально-грязевые полупогружные насосы ФГП(У), а также центробежные моноблочные насосы ЦМФ, ЦМК, НПК. Наши специалисты помогут подобрать оптимальную модель с учетом особенностей вашей системы водоотведения, состава перекачиваемых стоков и требуемых эксплуатационных характеристик. Купите насосы для канализационных вод у нас и получите надежное оборудование с гарантией производителя, профессиональной технической поддержкой и оперативной доставкой по всей России.
