Опорно-поворотные устройства — критически важные узлы грузоподъемной и строительной техники, обеспечивающие надежное вращение поворотной платформы. ОПУ от ведущих мировых производителей SKF, Timken, THK и других брендов сочетают высокую грузоподъемность с точностью позиционирования. Купите поворотные подшипники у официального поставщика Иннер Инжиниринг и получите решение для экскаваторов, кранов, манипуляторов и промышленной автоматизации.

Конструкция и назначение опорно-поворотных подшипников

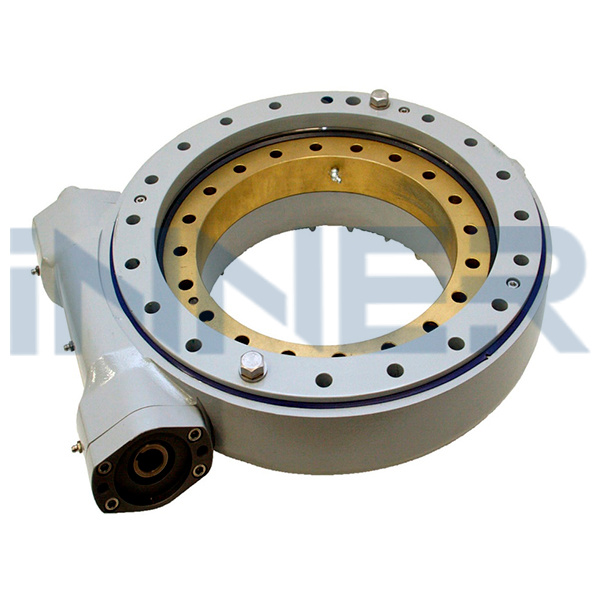

Опорно-поворотное устройство представляет собой крупногабаритный подшипниковый узел, соединяющий подвижную и неподвижную части механизма. Поворотные круги выполняют три функции одновременно: обеспечивают опору поворотной платформы, передают вращательное движение и распределяют комплексные нагрузки. В конструкции ОПУ используются внутреннее и наружное кольца с дорожками качения, тела качения, сепараторы или изоляционные блоки, уплотнения и систему смазки. Зубчатый венец с внутренним или наружным зацеплением обеспечивает передачу крутящего момента от редуктора к поворотной платформе экскаватора или крана.

Опорные подшипники воспринимают одновременно радиальные и осевые нагрузки, опрокидывающие моменты при вращении платформы с грузом. Современные поворотные устройства изготавливаются из высокопрочной легированной стали с термообработкой рабочих поверхностей до твердости HRC55-62. Прецизионные модели для робототехники и автоматизации достигают класса точности P5-P4 с минимальным люфтом и высокой жесткостью конструкции.

Типы опорно-поворотных устройств по конструкции тел качения

Производители предлагают несколько типов ОПУ, различающихся по конструкции элементов качения:

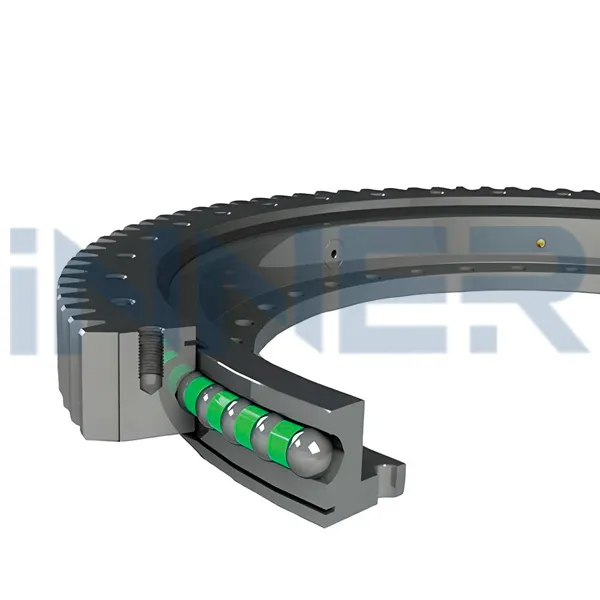

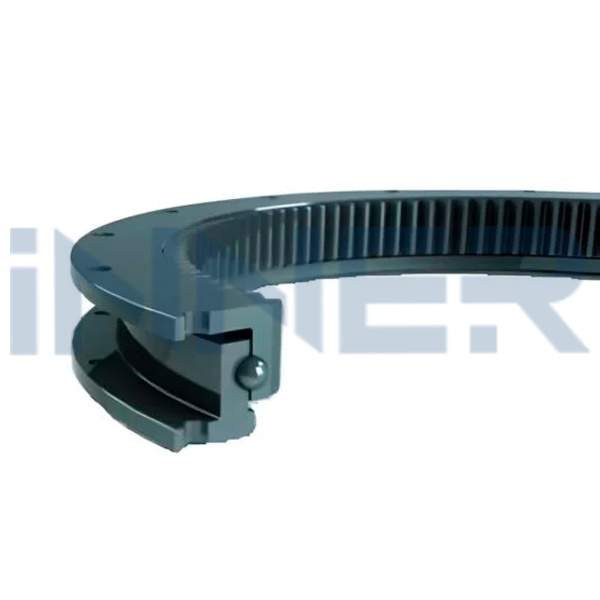

Однорядные шариковые с четырехточечным контактом — компактные поворотные подшипники для средних нагрузок. Шарики контактируют с дорожками в четырех точках, воспринимая радиальные, осевые силы и моменты. Применяются в экскаваторах массой до 20 тонн, мобильных кранах, манипуляторах.

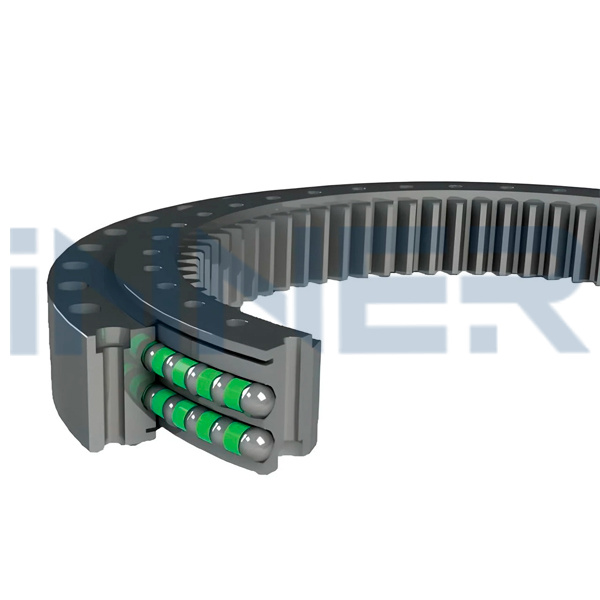

Двухрядные шариковые — увеличенная грузоподъемность при сохранении компактных размеров. Два ряда шариков распределяют нагрузки более равномерно, продлевая срок службы. Используются в карьерных экскаваторах, башенных кранах, ветроэнергетических установках.

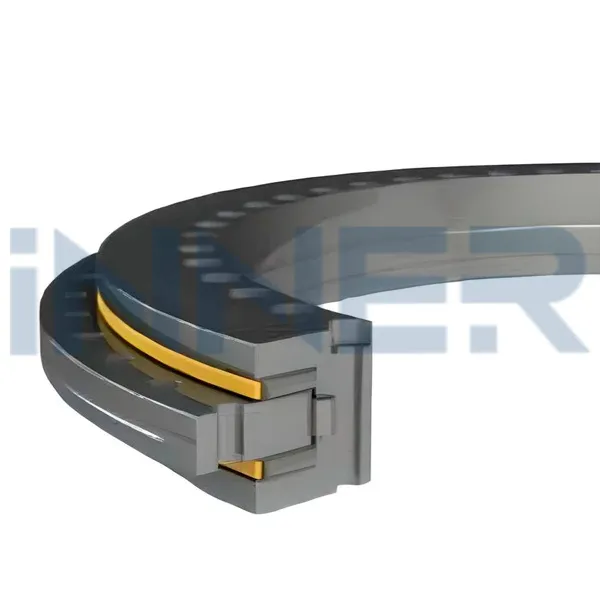

Перекрестные роликовые (Cross Roller) — прецизионные опорно-поворотные устройства с цилиндрическими роликами, расположенными взаимно перпендикулярно. Обеспечивают жесткость в 3-4 раза выше шариковых аналогов. Поворотные круги этого типа применяются в станках ЧПУ, делительных столах, робототехнике, медицинском оборудовании.
Трехрядные роликовые — сверхмощные ОПУ для экстремальных нагрузок. Три ряда цилиндрических роликов раздельно воспринимают осевые и радиальные усилия. Устанавливаются на карьерные экскаваторы массой 300+ тонн, портальные краны, роторные экскаваторы.

Выбор типа опорного подшипника зависит от массы техники, режима работы и требований к точности. Шариковые устройства обеспечивают плавное вращение при умеренных нагрузках, роликовые — максимальную грузоподъемность, перекрестные роликовые — высочайшую жесткость и точность позиционирования.

Применение поворотных подшипников в промышленности

Опорно-поворотные круги являются критическими компонентами разнообразного оборудования:

Строительная и горнодобывающая техника — гусеничные и колесные экскаваторы, бульдозеры, погрузчики, буровые установки. ОПУ обеспечивают вращение кабины и рабочего оборудования на 360 градусов при интенсивных динамических нагрузках.
Грузоподъемные механизмы — автомобильные, гусеничные, башенные краны, манипуляторы, портальные погрузчики. Поворотные устройства выдерживают экстремальные опрокидывающие моменты при подъеме грузов на максимальный вылет стрелы.
Промышленная автоматизация — прецизионные делительные столы станков ЧПУ, роботизированные комплексы палетирования, системы автоматической сварки. Перекрестные роликовые подшипники класса P5-P4 обеспечивают точность позиционирования в микронах.
Альтернативная энергетика — системы ориентации солнечных панелей, поворотные механизмы ветрогенераторов. Опорные круги работают в условиях переменных ветровых нагрузок и широкого температурного диапазона.
Оборонная промышленность и специальная техника — радиолокационные антенны, пусковые установки, поворотные башни бронетехники, телескопы астрономических обсерваторий.

Технические характеристики и критерии выбора ОПУ

При подборе опорно-поворотного устройства необходимо учитывать ключевые параметры:

Диаметр — от 100 мм для компактной робототехники до 18 метров для карьерных экскаваторов. Размер определяется габаритами техники и величиной нагрузок.
Грузоподъемность — статическая грузоподъемность характеризует максимальную нагрузку без вращения, динамическая — при работе. Опрокидывающий момент показывает сопротивление перекосу платформы.
Класс точности — стандарт P0 для строительной техники, P6 для промышленного оборудования, P5-P4-P2 для прецизионных применений с требованиями к биению дорожек в единицы микрон.
Тип зацепления — внутреннее зацепление обеспечивает компактность конструкции, наружное — более простой монтаж привода. Модели без зубчатого венца используются при гидравлическом приводе вращения.
Уплотнения и смазка — уплотнительные элементы из нитрильной резины защищают от пыли и влаги. Система смазки с пресс-масленками требует обслуживания каждые 250-400 часов работы.

Купить опорно-поворотные устройства с гарантией качества

Иннер Инжиниринг поставляет поворотные подшипники от мировых производителей SKF, Timken, THK, NTN, Schaeffler для экскаваторов, кранов и промышленной автоматизации. Полный ассортимент опорных кругов с техническим сопровождением, подбором по параметрам и официальной гарантией. Купите ОПУ у проверенного партнера с оперативной доставкой по России.

Запросить коммерческое предложение

Техническая поддержка и консультации инженеров

Для подбора оптимальных опорно-поворотных устройств под конкретную технику, расчета нагрузок, консультации по монтажу и обслуживанию свяжитесь с инженерами Иннер Инжиниринг. Мы поможем выбрать поворотные круги с учетом режима работы, условий эксплуатации и требований к долговечности. Предоставляем техническую документацию, спецификации и сертификаты на всю продукцию.
