Опорно-поворотные устройства с перекрестными роликами представляют собой высокоточные прецизионные подшипники, где цилиндрические ролики расположены перпендикулярно друг другу под углом 90 градусов. Однорядная конструкция с перекрестным расположением роликов обеспечивает одновременное восприятие радиальных, осевых нагрузок и опрокидывающих моментов при минимальных габаритах. Компания Иннер Инжиниринг предлагает полный ассортимент прецизионных ОПУ с перекрестными роликами ведущих мировых производителей для высокоточных систем позиционирования.

Конструктивные особенности перекрестно-роликовых ОПУ

Опорно-поворотные подшипники с перекрестными роликами на один ряд имеют уникальную конструкцию, разработанную японскими инженерами компании THK. Цилиндрические ролики установлены в V-образные дорожки качения с взаимно перпендикулярным расположением через сепараторные перегородки. Такое техническое решение обеспечивает следующие преимущества перед традиционными шариковыми опорно-поворотными устройствами:

Повышенная жесткость конструкции в 3-4 раза выше по сравнению с двухрядными угловыми шарикоподшипниками благодаря перекрестному расположению роликов
Высокая грузоподъемность за счет увеличенной эффективной длины контакта цилиндрических роликов с дорожками качения
Прецизионная точность вращения с классами точности P5, P4 и P2 по стандарту ISO для применений, где недопустимы угловые отклонения
Компактные размеры - однорядная конструкция позволяет минимизировать габариты внутреннего и наружного колец при сохранении несущей способности
Стабильный крутящий момент благодаря сепараторным перегородкам, предотвращающим перекос роликов и трение между ними
Возможность регулировки преднатяга для точной настройки жесткости и устранения люфтов в прецизионных применениях

Внутреннее и наружное кольца ОПУ выполнены разъемными, что упрощает монтаж и позволяет регулировать предварительный натяг после установки на оборудование.

Типы и серии опорно-поворотных устройств с перекрестными роликами

Производители прецизионных опорно-поворотных подшипников предлагают различные серии однорядных ОПУ с перекрестными роликами для специфических задач промышленной автоматизации:

Серия RU (ISB, INA) - компактные crossed roller bearings с цельным наружным кольцом и разрезным внутренним, идеальны для вращения наружного кольца в поворотных столах
Серия RE (ISB) - ОПУ с разрезным наружным кольцом для применений, требующих высокой точности вращения внутреннего кольца в робототехнике
Серия RB (ISB) - ультракомпактные перекрестно-роликовые подшипники для миниатюрных прецизионных механизмов и медицинского оборудования
Cross-Roller Ring (THK) - японские опорно-поворотные устройства с монтажными отверстиями в кольцах для упрощенной установки на станки ЧПУ
Серия CRBH (ISB) - тонкостенные slewing bearings с перекрестными роликами для облегченных конструкций измерительного оборудования

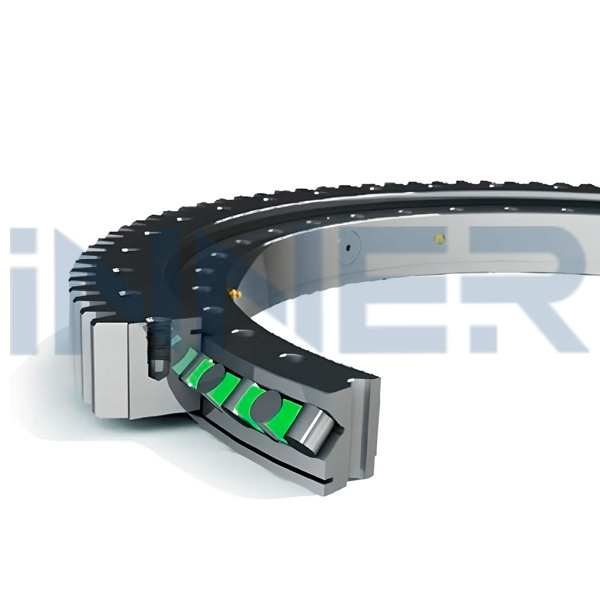

Опорно-поворотные устройства с наружным зацеплением дополнительно оснащаются зубчатым венцом на внешнем кольце для передачи вращающего момента от привода. Диапазон диаметров серийных ОПУ с перекрестными роликами составляет от 20 мм до 5000 мм в зависимости от требований нагрузки.

Области применения прецизионных ОПУ с перекрестными роликами

Однорядные опорно-поворотные подшипники с перекрестным расположением роликов используются в высокоточном оборудовании, где критически важны плавность вращения, отсутствие вибраций и минимальный люфт:

Промышленная робототехника - шарниры и поворотные узлы манипуляторов, где требуется высокая жесткость при компактных размерах
Станки с ЧПУ - делительные поворотные столы и координатно-поворотные головки для многокоординатной обработки деталей
Медицинское оборудование - компьютерные томографы, рентгеновские аппараты, хирургические роботы с требованиями по точности позиционирования
Полупроводниковое производство - прецизионные поворотные системы для производства микрочипов и фотолитографического оборудования
Радиолокационные системы - опорные устройства антенн РЛС и систем позиционирования спутниковых тарелок
Упаковочное оборудование - разливочные и фасовочные машины с высокой частотой циклов и требованиями к чистоте
Измерительные приборы - координатно-измерительные машины и поворотные платформы для контроля качества

В отличие от трехрядных роликовых ОПУ для тяжелой техники, перекрестно-роликовые подшипники применяются там, где приоритетом является точность, а не максимальная грузоподъемность.

Преимущества однорядных ОПУ перед многорядными конструкциями

Опорно-поворотные устройства с одним рядом перекрестных роликов имеют ряд технических преимуществ для прецизионного оборудования:

Минимальные габариты - один ряд роликов позволяет создать более компактную конструкцию по высоте по сравнению с двух- и трехрядными ОПУ
Меньший вес - снижение массы вращающихся частей критично для динамики манипуляторов и роботов
Более простая смазка - однорядная конструкция требует меньше смазочного материала и упрощает обслуживание
Высокая скорость вращения - меньшее количество тел качения снижает центробежные силы при быстром вращении
Точная регулировка - преднатяг в однорядных crossed roller bearings легче контролировать для достижения требуемой жесткости

Поставка ОПУ с перекрестными роликами в России

Иннер Инжиниринг поставляет прецизионные опорно-поворотные устройства с перекрестными роликами производства ISB, THK, INA, SKF с полным комплектом технической документации. Наши инженеры помогут подобрать оптимальную серию ОПУ для вашего оборудования с учетом нагрузок, скорости вращения и требований по точности. Техническая поддержка на всех этапах от проектирования до ввода в эксплуатацию.

Запросить коммерческое предложение

Техническая консультация и подбор ОПУ

Для правильного выбора опорно-поворотных подшипников с перекрестными роликами необходимо учитывать комплекс параметров: радиальную и осевую нагрузку, опрокидывающий момент, скорость вращения, класс точности, условия эксплуатации. Специалисты Иннер Инжиниринг выполнят расчет ресурса, помогут определить оптимальный класс точности и подберут соответствующую серию prецизионных ОПУ для вашего применения. Свяжитесь с нами для получения профессиональной консультации по выбору опорно-поворотных устройств с перекрестными роликами.
