Радиально-сферические шариковые подшипники

Конструкция и принцип работы

Два ряда шариков катятся по отдельным дорожкам внутреннего кольца и общей сферической дорожке наружного. Центр кривизны совпадает с центром, обеспечивая свободный наклон оси. Производители SKF, FAG, TIMKEN и NSK используют закаленную хромистую сталь по ISO 683-17 с твердостью 58-65 HRC. Низкий коэффициент трения 0,0010-0,0015 позволяет работать на частотах 10000-15000 об/мин.

Серии и области применения

Четыре основные серии различаются шириной и грузоподъемностью. Легкая серия 1200 применяется в электродвигателях вентиляторов при диаметре вала 10-60 мм. Широкая серия 2300 обеспечивает максимальную динамическую нагрузку для горнодобывающего оборудования.

Герметизированные исполнения и модификации

Модели с обозначением 2RS1 оснащены контактными резиновыми уплотнениями из NBR-каучука, армированного стальным каркасом. Заводская смазка литиевыми составами обеспечивает ресурс до 20000 часов без обслуживания в запыленных условиях при температуре -30...+110°C. Используются в пищевом оборудовании, сельхозтехнике и наружных установках.

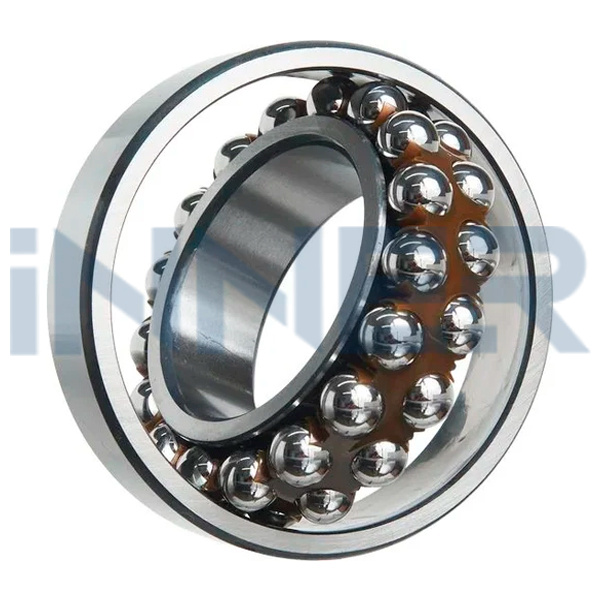

Исполнения с суффиксом K имеют коническое отверстие 1:12 для монтажа на стяжных втулках без обработки вала. Момент затяжки стопорной гайки 15-80 Нм по каталогу SKF. Применяются в конвейерах при необходимости быстрой замены опор.

Технические требования и стандарты

Посадка внутреннего кольца на вал выполняется с натягом k5 или k6 при вращающемся внутреннем кольце. Наружное кольцо устанавливается в корпус с зазором H7 или H8 для температурного расширения. Номинальные размеры регламентированы ГОСТ 520-2011 (ISO 15:2017), допуски — ISO 492:2014, расчет ресурса — ГОСТ 18855-2013 (ISO 281:2007).

Смазка открытых моделей — литиевые пластичные составы NLGI 2-3, количество 30-40% объема при частоте до 3000 об/мин. Периодичность замены: 2000 часов в чистых помещениях, 500-1000 часов при запылении. Температура наружного кольца не должна превышать 80°C при установившемся режиме.
