Сферические подшипники

Фильтры
По запросу
По запросу
По запросу
Подшипник 22319 EK В наличии
По запросу
Подшипник 22319 E В наличии
По запросу
По запросу
По запросу
Подшипник 22318 EK В наличии
По запросу
По запросу
По запросу
Подшипник 22317 EK В наличии
По запросу
По запросу
По запросу
Подшипник 22316 EK В наличии
По запросу
По запросу
Подшипник 22315 EK В наличии
По запросу
По запросу
По запросу
Подшипник 22314 EK В наличии
По запросу
По запросу

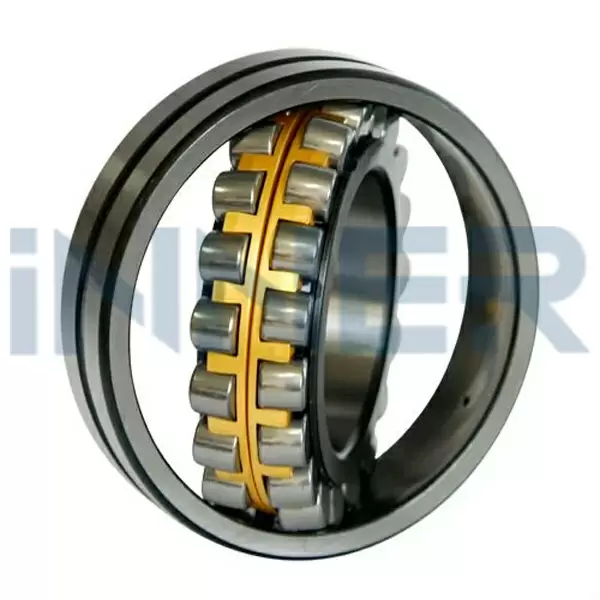

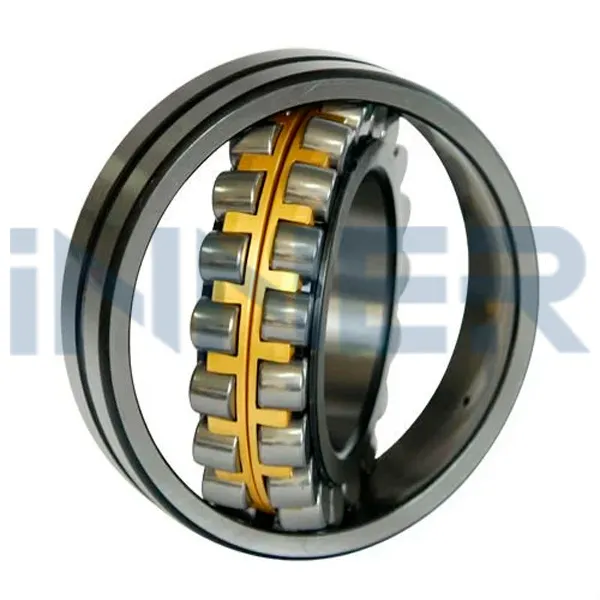

Сферические роликовые подшипники — двухрядные узлы с возможностью самоустановки для работы при значительных радиальных и осевых нагрузках. Конструкция со сферической дорожкой качения компенсирует перекосы вала до 2°, обеспечивая надежность в металлургии, горнодобывающей промышленности и энергетике. Каталог включает модели ведущих производителей SKF, FAG, TIMKEN, NSK с грузоподъемностью от 49 до 699 кН.

Типы и серии промышленных подшипников

Базовый ассортимент включает серии 213, 222, 223, 230-232 с внутренними диаметрами 25-200 мм. Серия 222 рассчитана на средние нагрузки при частотах до 13000 об/мин, серия 223 отличается увеличенной шириной и повышенной грузоподъемностью на 40-80% для тяжелого оборудования. Изделия выпускаются с цилиндрическим отверстием (стандартное обозначение 22205 E) и коническим отверстием 1:12 с суффиксом K (22206 EK) для монтажа на переходные втулки без нагрева.

SKF Explorer
FAG X-life
TIMKEN
NSK HPS

Герметичные исполнения с префиксом BS2- или суффиксом 2RS оснащены двусторонними уплотнениями из NBR (до +120°C) или HNBR (до +150°C), предварительно заполнены смазкой LGEP 2 на весь срок службы. Специальные вибростойкие модели VA405 для грохотов и дробилок выдерживают ускорения до 115g благодаря поверхностно-упрочненным сепараторам.

Технические характеристики и параметры

Динамическая грузоподъемность
49,9-699 кН (серии 222-223)
Самоустановка
Компенсация перекосов ±2°
Температурный диапазон
-40°C до +200°C (масляная смазка)
Стандарты
ISO 15:2017, ISO 492:2014

Изделия изготавливаются из подшипниковой стали с термообработкой до твердости 58-64 HRC. Сепараторы — штампованные стальные (стандарт), латунные массивные (суффикс M) для высоких температур или полиамидные TVPB (до +120°C) для снижения массы. Все модели соответствуют допускам класса Normal (PN), обеспечивая универсальную применимость в промышленных узлах.

Области применения в промышленности

Металлургические прокатные станы
Дробильно-сортировочное оборудование
Редукторы и коробки передач
Вибрационные грохоты
Шаровые мельницы
Конвейерные системы
Промышленные вентиляторы
Электродвигатели большой мощности

Самоустанавливающаяся конструкция критична для металлургии, где сочетаются термические деформации, изгиб валков под нагрузкой и перекосы посадочных мест. В горнодобывающей промышленности узлы работают в условиях абразивной пыли, ударных нагрузок и круглосуточного режима, обеспечивая ресурс 15000-25000 часов при правильном обслуживании.

Критерии выбора и монтаж

Подбор осуществляется по расчету эквивалентной динамической нагрузки с коэффициентами X (радиальная) и Y (осевая). Для стандартных условий выбирайте цилиндрическое отверстие с термической посадкой, для упрощения монтажа крупных узлов — коническое отверстие с втулками. Герметичные версии обязательны при работе в пыли, влаге, химически агрессивных средах пищевой и химической промышленности.

Для вибрационного оборудования (грохоты, питатели, виброплиты) используйте специальные исполнения VA405 или T41A с усиленными сепараторами и увеличенным зазором C4 для компенсации температурного расширения.

Монтаж конических моделей на адаптерные втулки выполняется осевым перемещением до достижения номинального зазора — метод не требует нагрева и позволяет точную регулировку. Для изделий диаметром свыше 100 мм применяется гидравлический монтаж с масляной инжекцией, снижающий усилия установки в 3-5 раз.
