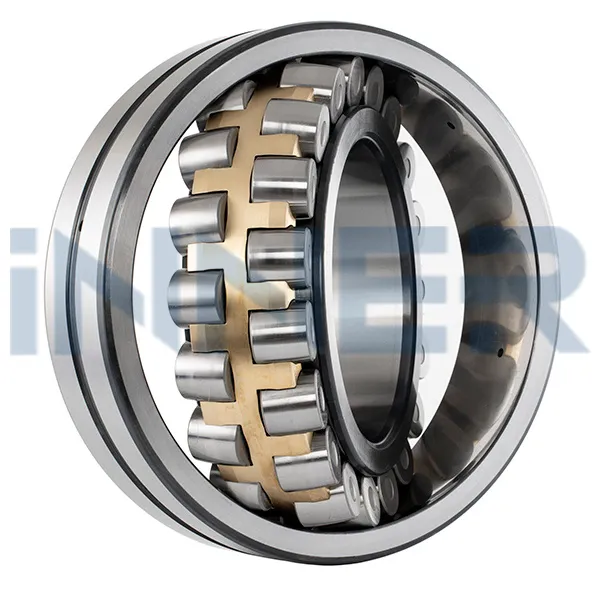

Сферические роликовые подшипники – самоустанавливающиеся узлы с двумя рядами бочкообразных роликов, компенсирующие угловые перекосы до 2,5° и обеспечивающие высокую радиальную грузоподъемность. Производители SKF, FAG, TIMKEN, NSK выпускают модели серий 213, 222, 230, 239 с внутренними диаметрами от 25 до 440 мм для промышленного оборудования, работающего в условиях высоких нагрузок и вибраций.
Двухрядная конструкция включает наружное кольцо со сферической дорожкой качения и внутреннее кольцо с двумя наклоненными дорожками. Бочкообразная форма роликов создает линейный контакт с дорожками, распределяя нагрузку равномерно по всей длине. Латунные сепараторы CC обеспечивают работу при частотах до 10000 об/мин, стальные сепараторы W33 применяются в тяжелонагруженных узлах с централизованной смазкой.
Модели с цилиндрическим отверстием монтируются на валы стандартным способом, варианты EK с коническим отверстием 1:12 устанавливаются на стяжные втулки без нагрева. Канавка W33 на наружном кольце обеспечивает подачу консистентной смазки через отверстия, продлевая интервалы обслуживания до 5000 часов непрерывной работы.
Легкая серия 213 оптимальна для компактных узлов с ограниченным радиальным пространством при частотах до 6700 об/мин. Универсальная серия 222 сочетает умеренные габариты с грузоподъемностью до 500 кН, применяется в редукторах металлургических цехов и приводах конвейеров. Тяжелая серия 230 с усиленными роликами рассчитана на статические нагрузки до 3350 кН в горнодобывающем оборудовании и дробильных комплексах.
При подборе учитывается соотношение осевой и радиальной нагрузок – осевая составляющая не должна превышать 25% от неиспользованной радиальной грузоподъемности. Рабочий диапазон температур составляет от -30°C до +120°C для стандартных исполнений, до +150°C для кратковременных перегрузок в узлах прокатных станов.
