Сферические шариковые подшипники

Конструкция и стандарты качества

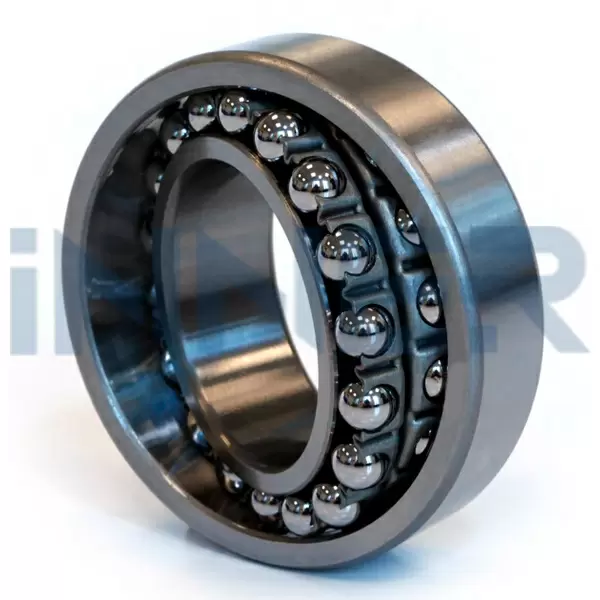

Производство сферических шариковых подшипников регламентируется ГОСТ 28428-90, определяющим технические требования к двухрядным опорам качения. Конструкция включает внутреннее кольцо с двумя дорожками качения, наружное кольцо со сферической поверхностью, тела качения из подшипниковой стали ШХ15 и сепаратор. Мировые производители SKF, FAG, TIMKEN, NSK применяют штампованные стальные сепараторы для стандартных типоразмеров, латунные массивные — для крупногабаритных изделий диаметром свыше 100 мм.

Области применения по сериям

Легкая серия 1200 (габариты 10×30×9 мм до 60×110×22 мм) работает в вентиляторах, легких конвейерах, компрессорах кондиционирования при частоте до 24000 об/мин. Средняя серия 1300 эффективна в насосах, компрессорах среднего давления, текстильном оборудовании с частотой 8500-14000 об/мин. Серия 2200 оптимальна для станков токарной группы, полиграфического оборудования, бумагоделательных машин. Усиленные подшипники серии 2300 выдерживают значительные динамические нагрузки в дробилках, мельницах, вибрационных грохотах металлургических производств.

• Модификации с уплотнениями 2RS защищают от загрязнений, обеспечивая длительную эксплуатацию без обслуживания
• Исполнения с коническим отверстием 1:12 и закрепительной втулкой упрощают монтаж на гладкие валы
• Открытые конструкции требуют периодической смазки, закрытые заполнены пластичной смазкой на весь ресурс
• Рабочий диапазон температур от -30°C до +120°C при использовании стандартных смазочных материалов

Критерии выбора для промышленного оборудования

При подборе самоустанавливающихся подшипников учитывают посадочные размеры (d — внутренний диаметр, D — наружный, B — ширина), величину радиальной и осевой нагрузок, частоту вращения, условия эксплуатации. Для валов 10-35 мм используют легкую серию 1200, обеспечивающую скорости до 22000 об/мин при умеренных нагрузках. Диапазон 20-70 мм требует применения средних серий 1300 или 2200 с частотой 6000-14000 об/мин. Тяжелонагруженное оборудование комплектуется усиленной серией 2300 с увеличенной шириной колец.

Технические преимущества эксплуатации

Низкий коэффициент трения минимизирует потери энергии и нагрев при работе на высоких скоростях. Способность компенсировать несоосность снижает вибрацию, увеличивает ресурс сопряженных деталей, упрощает требования к точности корпусов. Закрепительные втулки типа H позволяют устанавливать опоры на валы без механической обработки посадочных мест, снижая трудозатраты при сборке и ремонте механизмов. Двухрядная конструкция фиксирует осевое положение вала в обоих направлениях, устраняя необходимость дополнительных упорных элементов в узле.
