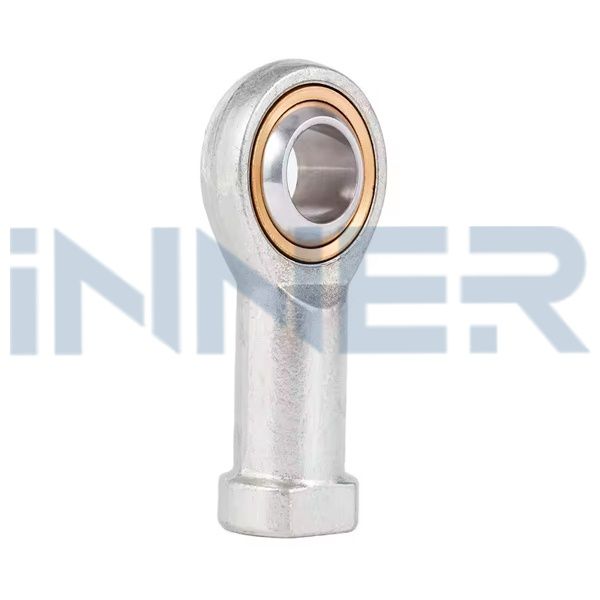

Шарнирный наконечник PHS10C INNER

В наличии Артикул: PHS10CINNER

Запросить

Описание

Артикул

PHS10CINNER
Тип

необслуживаемый
Серия

PHS-C
Резьба G, мм

M 10x1,5
Аналог ISB

TSF10-C
Ширина B, мм

14
Направление резьбы

правое
Грузоподъемность динамическая C, KN

12
Грузоподъемность статическая C0, KN

15
Ширина корпуса d2, мм

28
Высота корпуса шарнирной части C1, мм

11
Диаметр прилегающей площадки на шарнире d1, мм

12
Фаска на шарнире r1s min, мм

0
Длина корпуса l4, мм

58
Расстояние от низа корпуса до центра отверстия шарнира h1, мм

43
Глубина резьбы l3, мм

15
Высота юбки l5, мм

6
Размер под ключ затяжки при монтаже W, мм

16
Допустимый угол поворота a, градусы

13
