Шарнирный наконечник PHS16EC (TSF16C) INNER

Шарнирный наконечник PHS16EC (TSF16C) INNER

В наличииАртикул: PHS16ECINNER

342 руб.

-

+

В корзинуВ корзине Задать вопрос

Описание

Артикул
PHS16ECINNER
Тип
необслуживаемый
Серия
PHS-EC

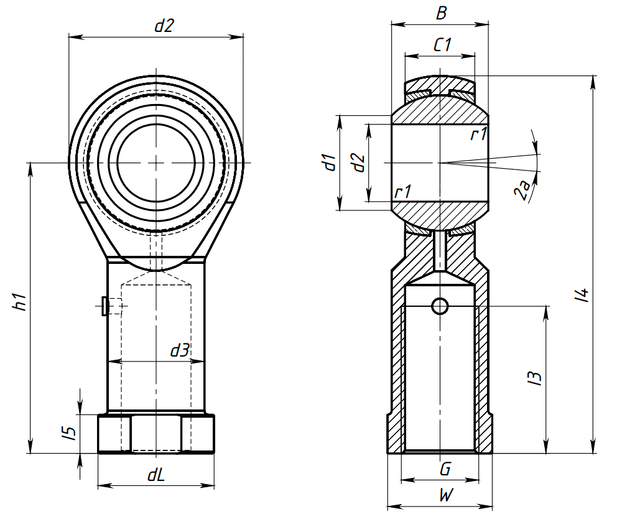

Резьба G, мм
M16x2
Аналог ISB
TSF16-C
Ширина B, мм
25
Внутренний диаметр d, мм
16
Грузоподъемность динамическая C, KN
28,5
Грузоподъемность статическая C0, KN
39
Ширина корпуса d2, мм
50
Высота корпуса шарнирной части C1, мм
18
Диаметр прилегающей площадки на шарнире d1, мм
19,4
Фаска на шарнире r1s min, мм
0,3
Длина корпуса l4, мм
85
Расстояние от низа корпуса до центра отверстия шарнира h1, мм
64
Глубина резьбы l3, мм
28
Высота юбки l5, мм
8
Размер под ключ затяжки при монтаже W, мм
22
