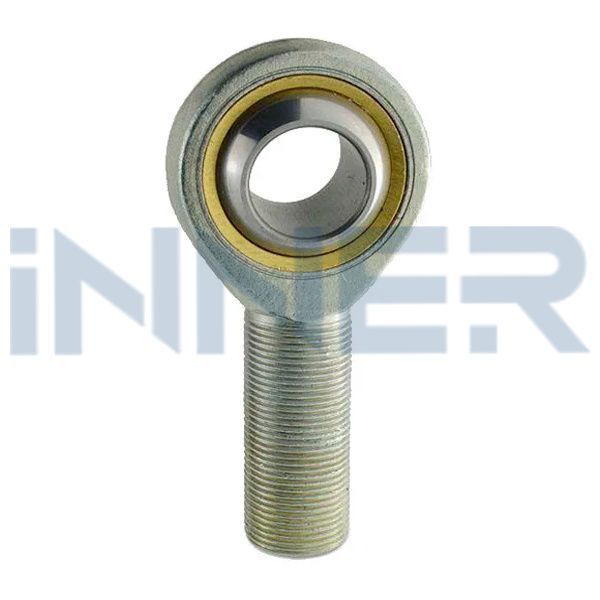

Шарнирный наконечник POS14C INNER

В наличии Артикул: POS14CINNER

Запросить

Описание

Артикул

POS14CINNER
Тип

необслуживаемый
Серия

POS-C

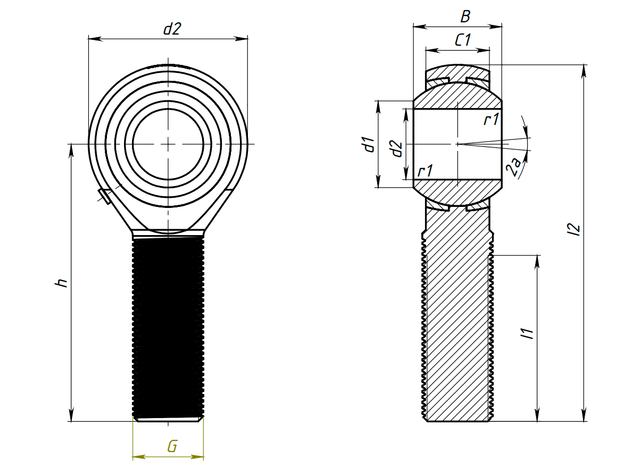

Резьба G, мм

M 14x2
Аналог ISB

TSM14-C
Ширина B, мм

19
Направление резьбы

правое
Грузоподъемность динамическая C, KN

19
Грузоподъемность статическая C0, KN

24
Ширина корпуса d2, мм

36
Высота корпуса шарнирной части C1, мм

14
Диаметр прилегающей площадки на шарнире d1, мм

16
Фаска на шарнире r1s min, мм

0
Длина корпуса l4, мм

79
Расстояние от низа корпуса до центра отверстия шарнира h1, мм

60
Глубина резьбы l3, мм

36
Допустимый угол поворота a, градусы

16
