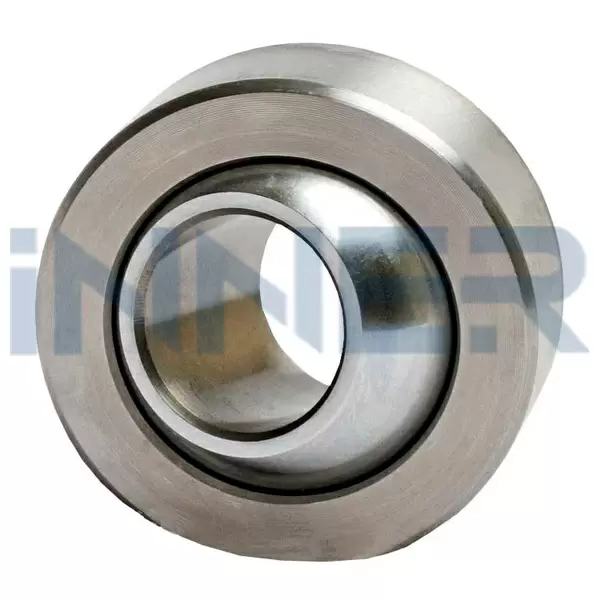

Радиально-сферические подшипники скольжения с маркировкой GE, GEH, GEZ представляют собой опорные узлы для компенсации угловых отклонений от 2 до 9 градусов в механизмах с колебательным движением. Конструкция включает внутреннее и наружное кольца со сферическими поверхностями контакта, обработанными твердосмазочным покрытием на основе дисульфида молибдена.
Производители SKF, FAG, NSK и TIMKEN выпускают метрические серии от 4 до 300 мм внутреннего диаметра и дюймовые аналоги согласно ANSI/ABMA 22.2. Базовая серия используется в подвеске грузовых автомобилей, усиленная GEH рассчитана на тяжелые условия экскаваторов и кранов. Модификации с суффиксом 2RS комплектуются защитными уплотнениями для работы при запыленности.
Рабочий диапазон температур составляет от -40 до +80°C, статическая нагрузка варьируется от 8.5 кН до 4750 кН в зависимости от типоразмера. Материал колец — хромистая сталь с твердостью 58-62 HRC обеспечивает износостойкость при граничном трении. Предельная частота вращения снижается от 63000 об/мин для диаметра 4 мм до 4000 об/мин для крупногабаритных исполнений.
При подборе учитывают эквивалентную нагрузку P = X×Fr + Y×Fa, где коэффициенты зависят от соотношения радиальной и осевой составляющих. Для узлов с ударными нагрузками предусматривают запас по статической грузоподъемности 3-4 раза. Система смазки через отверстия в наружном кольце требует использования пластичных смазок EP2 с интервалом обслуживания 100-500 часов.
Установка выполняется с прессовыми посадками h6-k6 по валу и скользящими H7 по корпусу. Разрезное наружное кольцо упрощает монтаж без демонтажа смежных деталей. Российские аналоги по ГОСТ 3635-78 имеют обозначения ШС, ШСП, ШСЛ и взаимозаменяемы с импортными при совпадении габаритов и нагрузочных характеристик согласно каталогам производителей.
Стандартные серии допускают 3-5°, усиленные GEH до 7-9° благодаря увеличенной контактной поверхности.
ES обозначает отверстия для смазки на наружном кольце, 2RS — резиновые уплотнения с обеих сторон для защиты от загрязнений.
От 100 часов в запыленных условиях до 500 часов при нормальной эксплуатации пластичными смазками на литиевой основе.
Подшипники ШС, ШСП соответствуют GE-серии при совпадении размеров, но требуется проверка грузоподъемности по каталогам.
