Цилиндрические подшипники

Роликовые подшипники с короткими телами качения применяются в узлах с высокими радиальными нагрузками. Согласно ГОСТ 8328-75, линейный контакт обеспечивает несущую способность от 11.4 до 270 кН. Разделяемая конструкция колец упрощает монтаж в электродвигателях, редукторах и станках, а осевое перемещение компенсирует температурные расширения валов.

Классификация по типу конструкции

Серия NU с двумя бортами на наружном кольце и гладким внутренним обеспечивает свободное перемещение вала. Применяется в электродвигателях 0.5-500 кВт, центробежных насосах 10-1000 м³/ч и вентиляторных установках.

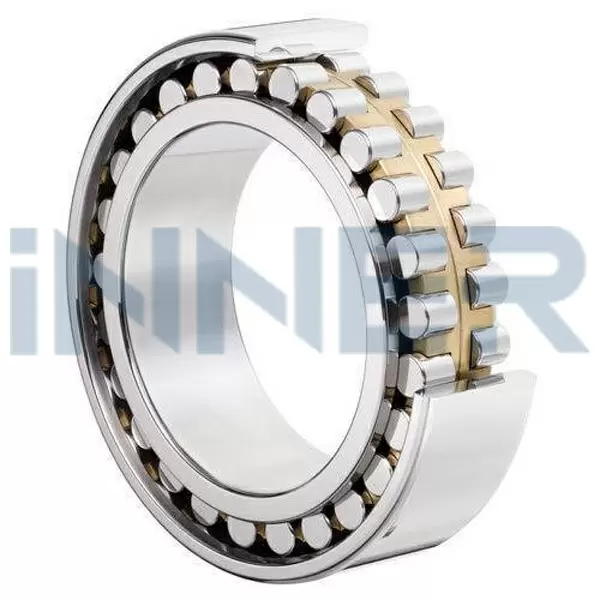

Тип NJ с направляющим бортом обеспечивает одностороннюю осевую фиксацию. Используется в шпинделях станков точностью Р5-Р4, автомобильных КПП и компрессорах до 10 бар. Серия NUP с разрезным упорным кольцом фиксирует вал в обоих направлениях, применяется в редукторах передаточным числом 5-200 и крановом оборудовании 1-50 тонн.

Легкие NU 10 работают на частотах до 28000 об/мин в высокоскоростных приводах. Тяжелые NU 22, NU 23 выдерживают до 270 кН в прокатных станах и горнодобывающих машинах.

Области промышленного применения

В металлообработке модели NU 3, NJ 3 диаметром 20-50 мм работают в шпинделях станков на частотах 15000-22000 об/мин, обеспечивая точность обработки Ra 0.8-3.2 мкм. Энергетика использует типоразмеры 40-110 мм в электрогенераторах 100-5000 кВт и насосах высокого давления 50-200 бар при температурах до 120°C.

Железнодорожный транспорт применяет изделия в буксах грузовых вагонов 60-120 тонн и тяговых двигателях тепловозов. Горнодобывающая промышленность эксплуатирует NU 2 размером 55-160 мм в дробилках 50-500 т/ч, шаровых мельницах 2-40 м³ и конвейерах длиной 100-2000 метров.

Технические параметры и особенности выбора

Динамическая грузоподъемность определяется по ГОСТ 18855 при ресурсе 1 миллион оборотов. Легкие NU 10 диаметром 20-60 мм обеспечивают 11.4-41 кН при массе 0.068-0.52 кг, средние NU 2 диаметром 20-160 мм выдерживают 13.5-270 кН, тяжелые NU 3 размером 20-50 мм рассчитаны на 18.3-73.5 кН.

Предельная частота зависит от сепаратора: латунные работают до 15000 об/мин, полиамидные до 22000 об/мин, стальные до 8000 об/мин. Зазор группы C3 компенсирует температурные деформации в печном оборудовании при нагреве до 150°C.

Герметизированные модификации 2RS защищают от пыли и влаги в сельхозтехнике и конвейерах сыпучих материалов. Изделия с шайбами ZZ обеспечивают защиту при частотах 18000-20000 об/мин в станочных узлах.

Преимущества для промышленных применений

Линейный контакт роликов распределяет нагрузки по увеличенной площади, обеспечивая несущую способность в 2-3 раза выше шариковых аналогов. Низкий коэффициент трения минимизирует нагрев при скоростях до 22000 об/мин в электродвигателях и станочных шпинделях.

Производители SKF, FAG, TIMKEN, NSK гарантируют взаимозаменяемость по ISO 15. Типоразмерный ряд от 20 до 160 мм покрывает большинство промышленных применений в машиностроении и энергетике.
