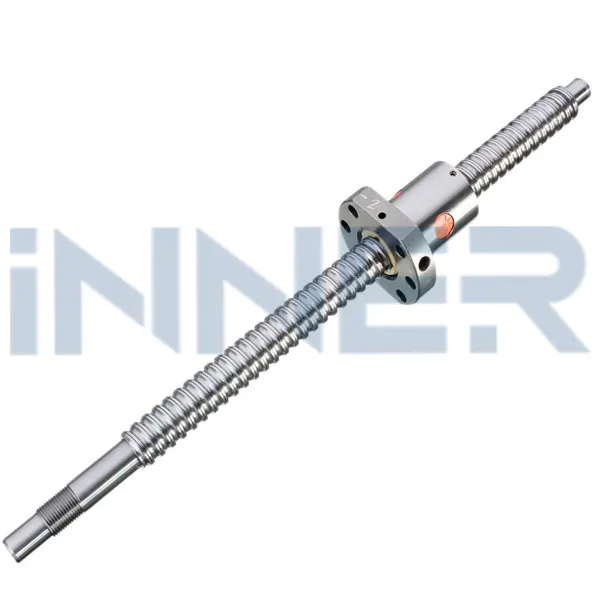

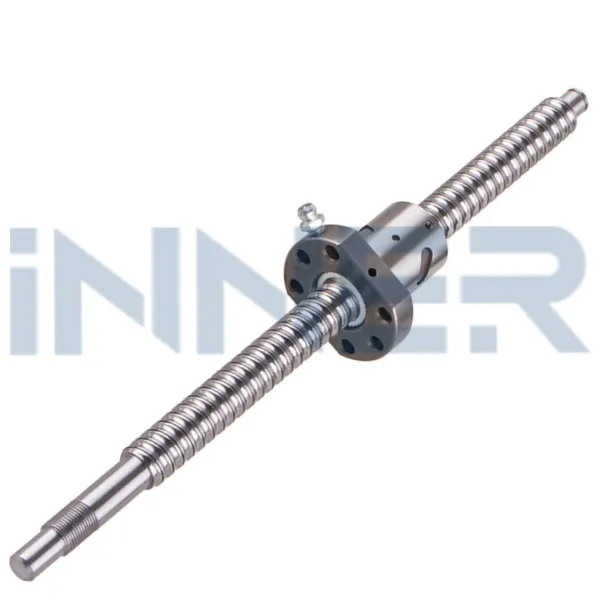

Шарико-винтовые передачи для станков представляют собой высокоэффективные механизмы линейного перемещения, обеспечивающие точное позиционирование рабочих узлов. Применение ШВП в токарных, фрезерных и координатно-расточных станках с ЧПУ гарантирует коэффициент полезного действия до 98 процентов и минимальный износ компонентов. Иннер Инжиниринг предлагает сертифицированные шарико-винтовые пары от ведущих мировых производителей для модернизации и ремонта станочного оборудования.

Принцип работы и конструктивные особенности ШВП для станков

Шарико-винтовая передача преобразует вращательное движение шагового двигателя или сервопривода в линейное перемещение стола станка, шпиндельной бабки или суппорта. Конструкция состоит из прецизионного винта с канавкой готической дуги, гайки с системой рециркуляции и закаленных шариков, обеспечивающих качение вместо трения скольжения. Такое решение критически важно для металлообрабатывающих станков, где требуется воспроизводимость траектории с точностью до микрометров.

Основные преимущества применения шарико-винтовых пар в станочном оборудовании включают высокую жесткость системы, длительный ресурс работы без обслуживания и возможность реализации высоких скоростей подачи до 60 метров в минуту. Гайки ШВП для станков изготавливаются с различными типами возврата шариков - внутренним, внешним и торцевым, что позволяет оптимизировать компоновку под специфику конкретного станка.

Классы точности ШВП и область применения в станкостроении

Выбор класса точности шарико-винтовой передачи определяется требованиями к позиционированию рабочих органов станка. Международный стандарт ISO 3408 регламентирует классификацию ШВП по допустимым отклонениям на длине хода:

Класс С3 и С5 - прецизионные шлифованные ШВП для координатно-расточных, токарных и фрезерных станков с отклонением 8-12 микрометров на 300 миллиметров. Применяются в обрабатывающих центрах для изготовления деталей авиационной и медицинской техники
Класс С7 - стандартные катаные передачи для универсальных станков с ЧПУ, погрешность позиционирования составляет 50 микрометров на 300 миллиметров. Оптимальное решение для токарных и фрезерных станков общемашиностроительного назначения
Класс С10 - транспортные ШВП для деревообрабатывающих станков, плазменной резки и вспомогательного оборудования, где точность позиционирования не является критичным параметром

Для токарных станков с ЧПУ рекомендуются шарико-винтовые передачи класса С5-С7 с диаметром винта от 20 до 40 миллиметров. Фрезерные станки требуют ШВП большего диаметра - от 32 до 63 миллиметров для обеспечения жесткости при высоких динамических нагрузках.

Технические параметры выбора ШВП для станочного оборудования

При подборе шарико-винтовых пар для станков необходимо учитывать комплекс эксплуатационных характеристик. Динамическая грузоподъемность определяет долговечность передачи при циклических нагрузках, статическая грузоподъемность - максимально допустимую осевую силу в неподвижном состоянии. Критический параметр скоростного режима выражается через произведение диаметра винта на частоту вращения, значение dn не должно превышать 160000 для стандартных конструкций.

Шаг резьбы шарико-винтовой передачи влияет на соотношение скорости и нагрузочной способности. Винты ШВП для станков с ЧПУ выпускаются с шагом от 4 до 20 миллиметров. Мелкий шаг обеспечивает большую несущую способность и применяется в токарных станках для тяжелой обработки, крупный шаг позволяет достичь высоких скоростей холостых перемещений на фрезерных и плазменных станках.

Производители ШВП для станков: японские и европейские стандарты качества

Мировой рынок шарико-винтовых передач для станкостроения представлен проверенными брендами с многолетней историей. Японские корпорации NSK и THK специализируются на прецизионных передачах для высокоточного оборудования, немецкий производитель Bosch Rexroth фокусируется на решениях для тяжелого станкостроения. Тайваньские компании HIWIN и TBI Motion предлагают оптимальное соотношение технических характеристик и экономической эффективности для универсальных станков.

Выбор производителя шарико-винтовых пар определяется спецификой применения. Для модернизации токарных и фрезерных станков отечественного производства подходят ШВП стандарта ISO с метрической резьбой. Импортное оборудование требует соблюдения оригинальных посадочных размеров гаек и опорных узлов для обеспечения взаимозаменяемости компонентов.

Поставка ШВП для станков от Иннер Инжиниринг

Компания Иннер Инжиниринг осуществляет комплексные поставки шарико-винтовых передач для ремонта и модернизации станочного парка. В наличии винты ШВП, гайки, опорные подшипники и крепежные элементы для токарных, фрезерных и координатно-расточных станков. Техническая поддержка специалистов поможет подобрать оптимальную конфигурацию под параметры вашего оборудования с учетом классов точности и нагрузочных характеристик.

Запросить коммерческое предложение

Консультации по выбору и монтажу ШВП для станков с ЧПУ

Для расчета параметров шарико-винтовых передач под конкретную задачу металлообработки свяжитесь с инженерами Иннер Инжиниринг. Мы проведем анализ нагрузок, подберем класс точности и типоразмер винта, порекомендуем оптимальную конфигурацию опорных узлов для фрезерных, токарных или координатно-расточных станков. Обеспечиваем техническое сопровождение на всех этапах от проектирования до пусконаладочных работ.
