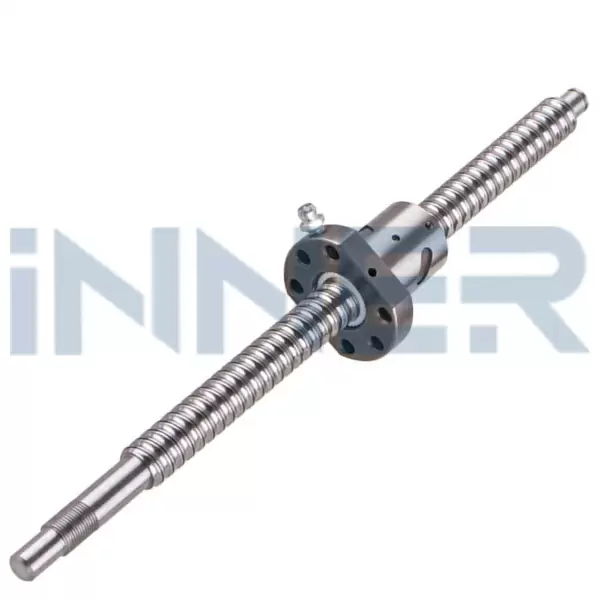

Шарико-винтовые передачи для электроэрозионных станков
Электроэрозионные станки требуют высокоточных компонентов для обеспечения прецизионной обработки. ШВП для электроэрозионных станков являются критически важным элементом, определяющим точность позиционирования и долговечность оборудования. Иннер Инжиниринг поставляет прецизионные ball screw от мировых производителей для проволочно-вырезных, прошивных станков и супердрелей с гарантией японского качества.
Требования к ШВП для электроэрозионной обработки
Шарико-винтовые передачи электроэрозионных станков работают в условиях высоких требований к точности. Проволочно-вырезные станки обеспечивают обработку с точностью до 0,015 мм, что предъявляет особые требования к компонентам линейного перемещения:
- Класс точности Ct7 по JIS B 1192 для обеспечения повторяемости позиционирования в микронном диапазоне
- Двойные гайки с предварительным натягом для исключения люфтов при реверсивном движении на осях X, Y, Z
- Оптимальный диаметр вала от 20 мм до 40 мм в зависимости от размера рабочего стола и максимальной нагрузки заготовки
- Интеграция с серводвигателями переменного тока и системами полной обратной связи через оптические линейки
- Прецизионные линейные направляющие класса P для обеспечения жесткости конструкции и вибростойкости станины
Качество исполнения станины и шарико-винтовой пары напрямую влияет на долговечность электроэрозионного оборудования. Применение меньшего диаметра ШВП и рельсовых направляющих снижает максимальную нагрузку на рабочий стол и ресурс станка.
Типы электроэрозионных станков и специфика ШВП
Различные типы электроэрозионных станков предъявляют специфические требования к шарико-винтовым передачам:
- Проволочно-вырезные станки — используют ШВП с высокой скоростью подачи до 1600 мм/с для осей U и V, обеспечивающих наклон проволоки под углом до 30 градусов
- Копировально-прошивные станки ЧПУ — требуют ball screw с высокой жесткостью и грузоподъемностью, работают с массой электродов до 50 кг и заготовок до 2500 кг
- Супердрели электроэрозионные — применяют компактные ШВП для 3-координатной обработки с высокой точностью позиционирования при изготовлении отверстий диаметром от 0,3 до 6 мм
- Струйные станки повышенной точности — оснащаются шарико-винтовыми парами с системой автоматической заправки проволоки AWT для непрерывной работы без участия оператора
Конструкция современных электроэрозионных станков предусматривает Т-образную станину, спроектированную методом конечных элементов FEA, с ребрами жесткости для исключительной точности обработки.
Производители и серии ШВП для электроэрозии
Ведущие мировые производители предлагают специализированные серии прецизионных ball screw для электроэрозионных станков:
- NSK HMS Series — шарико-винтовые передачи для высокоскоростных станков средних размеров с параметром d·n до 160 000, класс точности Ct7
- NSK HTF Series — высоконагруженные ШВП для прошивных станков с оптимизированной конструкцией уплотнений A1 и превосходным удержанием смазки
- THK прецизионные ball screw — шлифованные валы с круглым внешним диаметром гайки, система рециркуляции с направляющей пластиной для компактного исполнения
- NSK BSS Series — компактные высокоскоростные передачи с пониженным уровнем шума на 6 дБ для точного оборудования
Шарико-винтовые передачи комплектуются опорными подшипниками угловой конфигурации с регулируемым предварительным натягом и фиксирующими гайками для предотвращения ослабления крепления.
Поставка ШВП для электроэрозионных станков
Иннер Инжиниринг — официальный поставщик прецизионных шарико-винтовых передач NSK и THK для электроэрозионного оборудования. Полный ассортимент ball screw для проволочно-вырезных, прошивных станков и супердрелей с технической поддержкой инженеров. Обеспечиваем подбор оптимальных диаметров ШВП, линейных направляющих и опорных подшипников под задачи вашего производства.
Запросить коммерческое предложениеТехническая консультация по выбору ШВП
Для расчета нагрузок, подбора класса точности, определения оптимального диаметра вала и шага резьбы шарико-винтовых передач для электроэрозионных станков свяжитесь со специалистами Иннер Инжиниринг. Предоставляем рекомендации по монтажу опорных подшипников, интеграции с серводвигателями и системами ЧПУ для проволочно-вырезных и прошивных станков.
