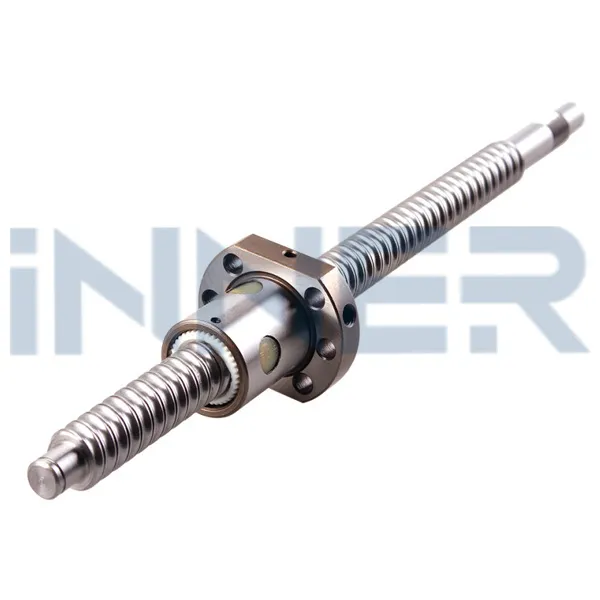

ШВП для обрабатывающих центров с ЧПУ
Шарико-винтовые передачи представляют критически важные узлы для обрабатывающих центров с числовым программным управлением, обеспечивая прецизионное позиционирование рабочих органов станка. Компания Иннер Инжиниринг поставляет прецизионные ШВП ведущих мировых производителей для вертикальных, горизонтальных и многоосевых фрезерных центров, гарантируя высокую точность обработки и долговечность эксплуатации.
Особенности применения ball screw в обрабатывающих центрах
Шариковинтовая передача в станках ЧПУ преобразует вращательное движение серводвигателя в линейное перемещение суппорта, стола или шпиндельной бабки. В отличие от передач скольжения, ШВП для станков обеспечивают коэффициент полезного действия свыше девяноста процентов благодаря минимальному трению качения стальных шариков.
Для обрабатывающих центров критически важны следующие параметры шарико-винтовых пар:
- Класс точности - для прецизионных центров применяются ball screw класса C3 и C5 по стандарту JIS B 1192, обеспечивающие отклонение не более восемнадцати микрометров на триста миллиметров хода
- Предварительный натяг - исключает осевой люфт и обеспечивает жесткость системы, необходимую для высокоскоростной обработки с переменными нагрузками
- Динамическая грузоподъемность - определяет ресурс работы при заданных нагрузках и скоростях перемещения, особенно важна для тяжелых портальных центров
- Критическая скорость вращения - ограничивает максимальную скорость подачи, для высокоскоростных центров требуются винты с малым шагом резьбы или полые конструкции
Типы ШВП для различных конфигураций обрабатывающих центров
Выбор шарико-винтовой передачи определяется конструкцией станка и технологическими задачами:
- Прецизионные шлифованные ШВП - изготавливаются методом круглого шлифования закаленной стали с твердостью шестьдесят-шестьдесят пять единиц по Роквеллу, применяются в вертикальных и горизонтальных обрабатывающих центрах для точной обработки
- ШВП с охлаждением гайки - современная технология отвода тепла непосредственно от узла трения предотвращает температурное удлинение винта и повышает точность позиционирования при интенсивных режимах
- Ball screw большого диаметра - для портальных центров и тяжелых станков используются винты диаметром от сорока до ста двадцати миллиметров с увеличенным диаметром шариков для восприятия высоких нагрузок
- Многозаходные передачи - обеспечивают высокие скорости подачи до трех тысяч миллиметров в секунду для скоростных фрезерных центров при обработке легких сплавов
- Прецизионные ШВП класса C3 - применяются в пятикоординатных центрах и станках для аэрокосмической промышленности, где требуется повторяемость позиционирования в пределах двух микрометров
Конструктивные решения для обрабатывающих центров
Надежность работы шариковинтовой передачи в станках ЧПУ зависит от правильного выбора сопутствующих компонентов. Опорные подшипники фиксированной стороны воспринимают осевые нагрузки и должны иметь предварительный натяг класса пять по японскому стандарту JIS. Плавающая опора использует радиальные шарикоподшипники для компенсации температурных деформаций винта.
Для защиты прецизионных ШВП от стружки и СОЖ применяются лабиринтные уплотнения, гофрированные защитные кожухи и войлочные скребки. Централизованная система смазки подает консистентную смазку в гайку через регулярные интервалы, продлевая ресурс работы до пятнадцати-двадцати тысяч часов.
Для многоосевых обрабатывающих центров критична синхронность перемещений по всем координатам. Современные ball screw комплектуются высокоточными энкодерами обратной связи, интегрированными непосредственно в гайку, что исключает погрешности от упругих деформаций механической системы.
Мировые производители ШВП для станкостроения
Лидеры отрасли предлагают широкий спектр решений для обрабатывающих центров различного назначения. Японские компании NSK и THK разработали специализированные серии для высокоскоростной обработки с показателем произведения диаметра на частоту вращения до ста шестидесяти тысяч. Тайваньский производитель HIWIN предлагает оптимальное соотношение качества и стоимости, широко применяется в станках среднего ценового сегмента.
Европейские производители Bosch Rexroth и SKF специализируются на тяжелонагруженных передачах для портальных и крупногабаритных обрабатывающих центров. Их продукция отличается увеличенным ресурсом и способностью работать в условиях высоких динамических нагрузок.
Поставка ШВП для обрабатывающих центров
Иннер Инжиниринг обеспечивает комплексные поставки шарико-винтовых передач для модернизации и изготовления станков с ЧПУ. В ассортименте представлены ball screw всех типоразмеров с опорными узлами, муфтами и системами защиты. Наши инженеры помогут подобрать оптимальную конфигурацию с учетом нагрузок, скоростей и требований к точности вашего оборудования.
Запросить техническое предложениеТехническая поддержка и консультации
Для подбора прецизионных ШВП под конкретную модель обрабатывающего центра, расчета динамических нагрузок, выбора класса точности и предварительного натяга обращайтесь к специалистам Иннер Инжиниринг. Предоставляем полную техническую документацию, помощь в монтаже и пусконаладке, гарантийное и постгарантийное обслуживание.
