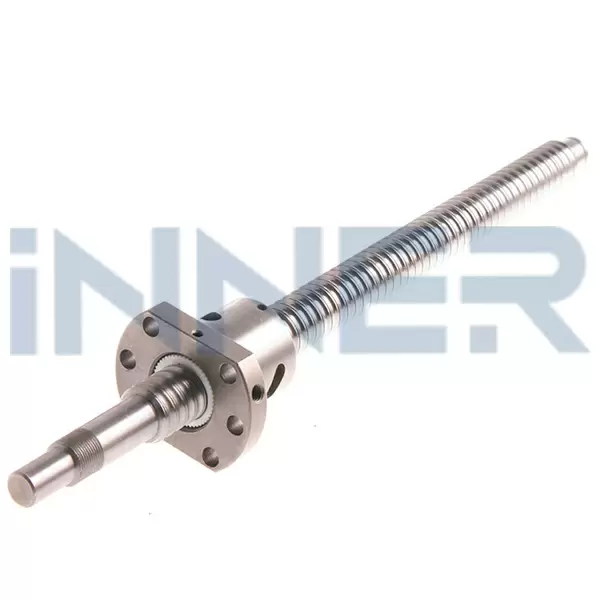

ШВП для сверлильных станков: прецизионное позиционирование инструмента
Шарико-винтовые передачи для сверлильного оборудования обеспечивают высокоточное вертикальное перемещение шпиндельной бабки и координатное позиционирование рабочего стола. ШВП для сверлильных станков преобразуют вращательное движение серводвигателя в линейную подачу инструмента с погрешностью позиционирования до 0,005 мм, что критично для создания отверстий с жесткими допусками на вертикально-сверлильных и радиально-сверлильных станках с ЧПУ.
Требования к шарико-винтовым передачам для сверлильного оборудования
Конструкция сверлильных станков предусматривает вертикальное перемещение шпиндельного узла и горизонтальное позиционирование координатного стола. Шариковинтовая пара для сверлильной головки работает в режиме осевой нагрузки, обеспечивая плавную подачу режущего инструмента. ШВП для вертикальной подачи шпинделя должны соответствовать параметрам:
- Класс точности C5-C7 для прецизионного позиционирования при сверлении отверстий диаметром от 0,5 до 100 мм в металлических заготовках
- Осевая жесткость не менее 300 Н/мкм для предотвращения увода инструмента при обработке твердых материалов
- Низкий коэффициент трения 0,002-0,003 обеспечивает стабильную подачу при малых скоростях и высокую повторяемость позиционирования
- Вертикальная ориентация винта требует применения шарико-винтовых передач с предварительным натягом для компенсации осевых зазоров
- Защита от загрязнений через пыльники и гофрозащиту продлевает ресурс ШВП до 20 000 часов работы в условиях металлообработки
Типы сверлильных станков и применение ШВП
Различные конфигурации сверлильного оборудования определяют специфику применения шарико-винтовых передач:
- Вертикально-сверлильные станки используют ШВП диаметром 16-25 мм для перемещения шпиндельной бабки по колонне с ходом 250-600 мм при массе головки до 150 кг
- Радиально-сверлильные станки оснащаются ball screw для горизонтального перемещения сверлильной головки по траверсе с радиусом обработки до 2000 мм
- Координатно-расточные станки применяют прецизионные ШВП класса C3-C5 для трехосевого позиционирования стола с точностью 0,003 мм на 300 мм хода
- Настольные сверлильные станки комплектуются компактными шариковинтовыми передачами диаметром 12-16 мм для вертикальной подачи с шагом 5-10 мм
- Сверлильно-фрезерные центры с ЧПУ требуют высокоскоростные ШВП с максимальной скоростью подачи до 40 м/мин для быстрого позиционирования
Для замены ШВП на сверлильном станке критично учитывать длину хода, осевую нагрузку и условия монтажа опорных подшипников в шпиндельной бабке.
Подбор шарико-винтовой передачи для сверлильного станка
Выбор оптимальной ШВП для сверлильного оборудования базируется на технологических требованиях к точности обработки. Для вертикально-сверлильных станков общего назначения подходят катаные шариковинтовые пары класса C7 с шагом 5 мм, обеспечивающие достаточную точность при бюджетной стоимости. Прецизионные сверлильные станки с ЧПУ требуют шлифованные ШВП класса C5 с контролируемым предварительным натягом.
Расчет динамической грузоподъемности учитывает массу шпиндельной бабки, усилие резания и требуемый ресурс работы. Для радиально-сверлильных станков с перемещением головки массой 200-500 кг применяют ball screw диаметром 32-40 мм с динамической нагрузкой 15-35 кН. Критерий выбора шага резьбы определяется требуемой скоростью подачи инструмента: мелкий шаг 5-10 мм обеспечивает высокую точность, крупный шаг 16-20 мм увеличивает производительность при черновой обработке.
Купить ШВП для сверлильных станков от Иннер Инжиниринг
Компания Иннер Инжиниринг поставляет высокоточные шарико-винтовые передачи для модернизации и ремонта сверлильного оборудования. Широкий ассортимент ШВП для вертикально-сверлильных и радиально-сверлильных станков включает решения от ведущих мировых производителей. Обеспечиваем подбор оптимальной конфигурации, техническую поддержку и оперативную доставку по России.
Запросить коммерческое предложениеПроизводители ШВП для промышленного применения
Глобальные производители шарико-винтовых передач разрабатывают специализированные серии для станкостроения. Японские корпорации NSK и THK предлагают прецизионные ball screw с классом точности до C0 для координатно-расточных станков высшей категории точности. Тайваньский производитель HIWIN выпускает экономичные шлифованные и катаные ШВП с оптимальным соотношением качества и стоимости для модернизации сверлильного парка. Европейские бренды Bosch Rexroth и SKF специализируются на тяжелонагруженных передачах для крупногабаритных радиально-сверлильных станков с диаметром сверления до 150 мм.
Российская компания Иннер Инжиниринг производит шариковинтовые пары под брендом INNER, адаптированные для эксплуатации в условиях отечественных производств. Линейка включает ШВП для шпиндельной бабки сверлильного станка с диаметрами 16-32 мм и рабочими длинами до 2000 мм. Изготовление по индивидуальным чертежам решает задачи импортозамещения при модернизации станков советского производства.
Техническая консультация по выбору ШВП
Инженеры Иннер Инжиниринг проведут анализ технического задания, выполнят расчет нагрузок и подберут оптимальную шарико-винтовую передачу для вашего сверлильного оборудования. Консультируем по вопросам монтажа опорных подшипников, настройки предварительного натяга и интеграции ball screw с системами ЧПУ. Техническая поддержка включает рекомендации по обслуживанию и смазке шариковинтовых пар для продления их ресурса в условиях интенсивной эксплуатации.
