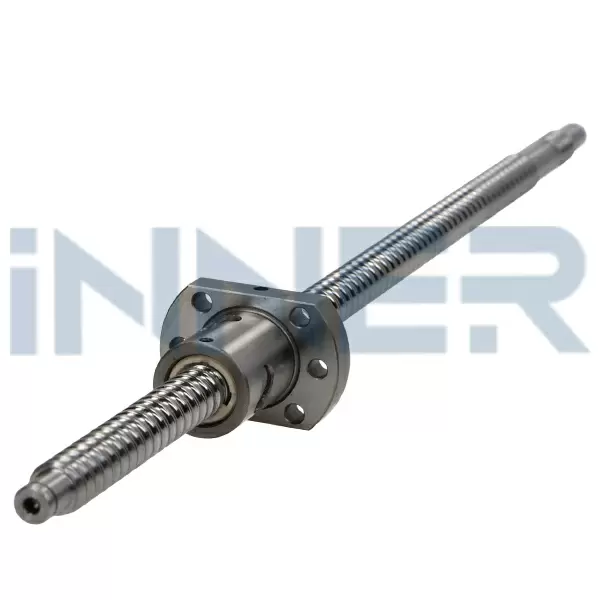

Шарико-винтовые передачи для трубонарезных станков с ЧПУ
Трубонарезные токарные станки применяются в нефтегазовой и горнодобывающей промышленности для обработки буровых труб, деталей трубопроводов и нефтяной обсадной колонны. Прецизионные шарико-винтовые передачи обеспечивают высокоточное позиционирование при токарной обработке длинных труб диаметром от 156 до 360 мм. ШВП класса точности С3 со сдвоенной гайкой гарантируют жесткость системы и надежную нарезку резьбы в автоматическом цикле при работе с двойными патронами.
Особенности применения ШВП в трубонарезном оборудовании
Токарные станки для нарезки труб отличаются увеличенным проходным отверстием в шпинделе до 205-360 мм и межцентровым расстоянием от 1000 до 5000 мм для обработки длинномерных заготовок. Шариковинтовая пара преобразует вращательное движение сервопривода в поступательное перемещение суппорта с точностью позиционирования до 0,005 мм. Винтовая передача работает в условиях повышенных нагрузок при силовой обработке трудно обрабатываемых материалов и нарезании метрической, дюймовой и питчевой резьбы.
- Высокая жесткость конструкции - прецизионные ШВП с преднатягом исключают люфт и вибрации при обработке тяжелых трубных заготовок весом до нескольких тонн
- Двойной зажим - передний и задний патроны требуют синхронного перемещения, ball screw обеспечивает согласованную работу осей X и Z
- Длительный срок службы - закаленные и шлифованные винты перемещений класса точности С3 сохраняют параметры точности при непрерывной эксплуатации в автоматизированных линиях
- Минимальное трение - коэффициент трения шариковой передачи составляет 0,002-0,005, что снижает нагрев и энергопотребление при длительных циклах обработки
Технические требования к ШВП для станков трубонарезки
Трубонарезные станки для нефтяной промышленности характеризуются тяжелыми условиями эксплуатации и требуют специализированных шарико-винтовых передач с усиленными характеристиками. Линейный привод должен выдерживать осевые нагрузки до 1000 Н на квадратный миллиметр при обработке заготовок диаметром 200-360 мм.
- Класс точности С3 по JIS B 1192 - погрешность хода на 300 мм не превышает 0,023 мм для прецизионного нарезания резьб по стандартам API
- Сдвоенная гайка с преднатягом - конструкция с двойной гайкой повышает радиальную и осевую жесткость системы, критичную для станков с расстоянием между центрами 3000-5000 мм
- Диаметр винта от 32 до 80 мм - увеличенное сечение обеспечивает допустимую нагрузку для тяжелых суппортов и противодействует изгибающим моментам
- Автоматическая система смазки - импульсная подача смазочного материала к направляющим и ходовым винтам продлевает ресурс узлов при работе в три смены
- Защитные уплотнения - конструкция с защитой от загрязнений металлической стружкой и СОЖ необходима при обработке стальных труб для буровых установок
Производители прецизионных ШВП для промышленного применения
Ведущие мировые производители компонентов линейного перемещения предлагают специализированные серии шариковинтовых пар для тяжелых токарных станков. Японские компании NSK и THK разрабатывают высоконагруженные ball screw для станкостроения с гарантированным сроком службы более 30 000 часов работы.
- NSK HTF Series - усиленные ШВП для высоких нагрузок с динамической грузоподъемностью до 2000 кН, применяются в трубонарезных станках для нефтегазовой отрасли
- THK Heavy Load - шарико-винтовые передачи увеличенного диаметра с оптимизированной геометрией профиля резьбы для снижения контактных напряжений
- HIWIN Super Heavy Load - тайваньские прецизионные винты с четырехрядной рециркуляцией шариков для равномерного распределения нагрузки
- SKF Ball Screw - немецкие компоненты с интегрированными датчиками состояния для предиктивного обслуживания в автоматизированных производственных линиях
Комплектация трубонарезных станков включает опорные подшипники качения ШВП, фиксированные и плавающие опоры, а также муфты для соединения с сервоприводами Fanuc, Siemens или Mitsubishi.
Подбор шариковинтовой пары для конкретного оборудования
Выбор оптимальной шарико-винтовой передачи для трубонарезного станка требует расчета динамических нагрузок, скорости подачи и требуемой точности позиционирования. Инженеры анализируют массу перемещаемых узлов, максимальное усилие резания при нарезании резьбы, ускорения и замедления суппорта. Для станков с межцентровым расстоянием более 3000 мм критичен расчет критической скорости вращения винта и подбор опор с соответствующей жесткостью.
Шаг резьбы винтовой передачи влияет на соотношение скорости и нагрузочной способности. Для тяжелых трубонарезных станков применяют ШВП с шагом 10-20 мм, обеспечивающим высокую несущую способность при скоростях подачи до 3000 мм в минуту. Прецизионный винт шлифуется на специализированном оборудовании с достижением шероховатости поверхности Ra 0,4 мкм.
Поставка ШВП для трубонарезных станков в России
Иннер Инжиниринг поставляет высокоточные шарико-винтовые передачи NSK, THK, HIWIN для модернизации и комплектации трубонарезного оборудования. Полный цикл технической поддержки включает расчет нагрузок, подбор опорных подшипников и монтажных элементов. Гарантия производителя и наличие на складе в Москве позволяют оперативно решать задачи оснащения станков для нефтегазовой промышленности.
Получить техническую консультациюЭксплуатация и техническое обслуживание
Шариковые винты трубонарезных станков требуют регулярного контроля состояния и своевременной смазки для предотвращения преждевременного износа. Автоматическая система смазки направляющих и ходовых винтов подает консистентную смазку к зонам контакта каждые 8-12 часов работы. Периодическая проверка точности позиционирования лазерным интерферометром позволяет выявить износ ball screw до критических значений. Замена шариковинтовой пары выполняется при увеличении люфта более 0,05 мм или появлении посторонних шумов в приводе осей.
Для трубонарезных станков нефтегазового сектора рекомендуется использование защитных гофрированных чехлов, предотвращающих попадание металлической стружки на резьбовую поверхность винта. Телескопическая защита закрывает зону перемещения и увеличивает ресурс компонентов линейного привода в 2-3 раза.
Техническая поддержка и инженерные расчеты
Специалисты Иннер Инжиниринг проводят детальные расчеты шарико-винтовых передач для трубонарезных станков с учетом режимов обработки, характеристик материалов труб и условий эксплуатации оборудования. Консультации по выбору опор ШВП, подшипников качения, муфт и систем смазки помогают создать надежный привод подачи для станков токарной обработки труб. Техническая документация производителей NSK, THK и HIWIN доступна для изучения параметров конкретных серий прецизионных винтов.
