Типичные причины перегрева электродвигателя и методы их устранения
Перегрев электродвигателя — одна из наиболее распространенных и опасных проблем, с которыми сталкиваются специалисты по обслуживанию промышленного оборудования. Этот процесс может привести не только к снижению производительности и эффективности оборудования, но и к серьезным авариям, простоям производства и значительным финансовым потерям. В данной статье мы подробно рассмотрим основные причины перегрева электродвигателей различных типов, методы диагностики проблем и эффективные способы их устранения.
Содержание
- Введение и теория нагрева электродвигателей
- Нормативные температурные режимы работы
- Электрические причины перегрева
- Механические причины перегрева
- Факторы внешней среды
- Методы диагностики перегрева
- Расчеты и формулы для анализа перегрева
- Методы устранения проблем перегрева
- Профилактические меры
- Практические примеры
- Каталог электродвигателей

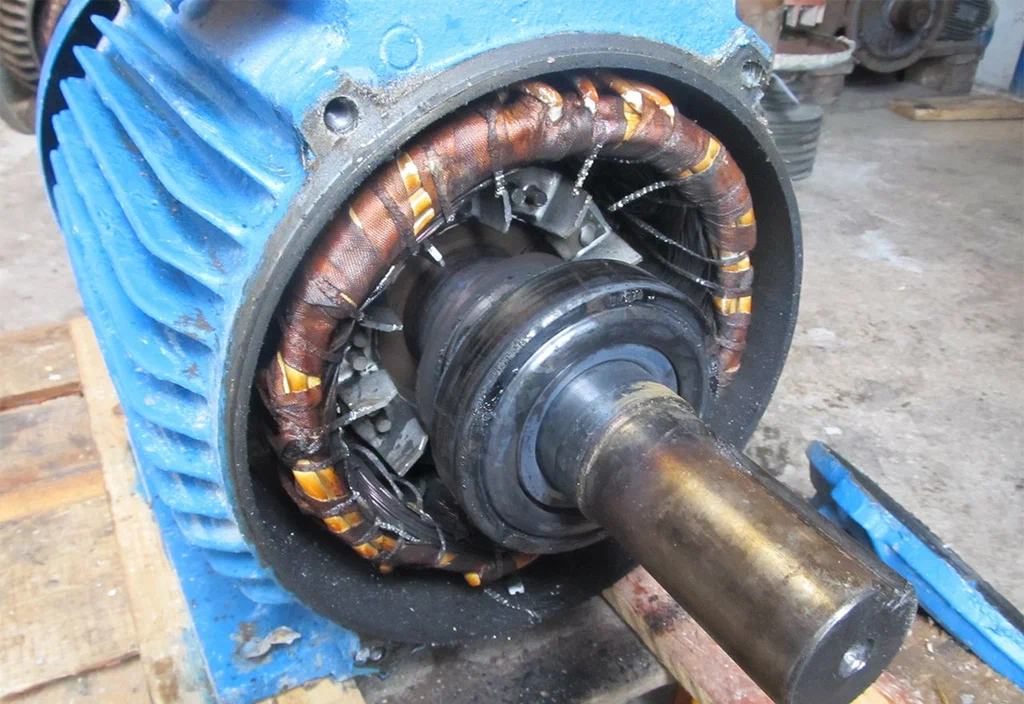

Введение и теория нагрева электродвигателей
Нагрев электродвигателя — естественный физический процесс, возникающий в результате превращения электрической энергии в механическую. При этом часть энергии неизбежно переходит в тепловую из-за различных потерь: потери в обмотках статора и ротора, магнитные потери в сердечнике, механические потери (трение в подшипниках, вентиляция) и дополнительные потери. В нормальных условиях эксплуатации системы охлаждения двигателя эффективно отводят излишки тепла, поддерживая температуру в допустимых пределах.
Перегрев возникает, когда тепловыделение превышает возможности системы охлаждения или когда система охлаждения не функционирует должным образом. Продолжительный перегрев может привести к разрушению изоляции обмоток, деформации подшипников, изменению свойств смазки и другим необратимым последствиям, ведущим к выходу двигателя из строя.
Баланс тепловой энергии в электродвигателе можно представить формулой:
Pтепл = Pэл + Pмех - Pотвод
где:
Pтепл — накапливаемая тепловая энергия;
Pэл — тепловые потери от электрических процессов;
Pмех — тепловые потери от механических процессов;
Pотвод — отводимая тепловая энергия системой охлаждения.
Нормативные температурные режимы работы
Для каждого типа электродвигателя существуют нормативные температурные режимы работы, определяемые классом изоляции обмоток и режимом работы двигателя. Превышение этих температурных норм приводит к ускоренному старению изоляции и, как следствие, сокращению срока службы двигателя.
| Класс изоляции | Максимальная допустимая температура, °C | Снижение срока службы при перегреве на 10°C |
|---|---|---|
| A | 105 | 50% |
| E | 120 | 50% |
| B | 130 | 50% |
| F | 155 | 50% |
| H | 180 | 50% |
Важно отметить, что даже относительно небольшой перегрев может существенно сократить срок службы изоляции. Как правило, повышение температуры на каждые 10°C сверх нормы уменьшает срок службы изоляции примерно вдвое, согласно правилу Монтзингера.
Расчет сокращения срока службы изоляции по правилу Монтзингера:
L = L0 × 2-ΔT/10
где:
L — ожидаемый срок службы;
L0 — нормативный срок службы при номинальной температуре;
ΔT — превышение температуры сверх номинальной, °C.
Электрические причины перегрева
Перегрузка двигателя
Одной из наиболее распространенных причин перегрева является перегрузка двигателя. Она возникает, когда нагрузка на валу превышает номинальные значения, что приводит к увеличению тока в обмотках и, как следствие, к повышенному тепловыделению. Перегрузка может быть постоянной (например, при неправильном подборе двигателя для конкретного применения) или временной (при пусковых режимах или кратковременных пиковых нагрузках).
Зависимость тепловыделения от тока:
Pтепл = I2 × R
где:
Pтепл — тепловые потери;
I — ток в обмотках;
R — сопротивление обмоток.
Несимметрия напряжения питания
Дисбаланс напряжения между фазами является серьезной проблемой для трехфазных двигателей. Даже относительно небольшая несимметрия (2-3%) может привести к значительному увеличению тока в отдельных фазах и, как следствие, к локальному перегреву. Несимметрия может возникать из-за неравномерного распределения однофазных нагрузок в трехфазной сети, обрыва нейтрали или проблем с контактами.
| Несимметрия напряжения, % | Увеличение тока, % | Увеличение тепловыделения, % |
|---|---|---|
| 1 | 6-10 | 2-6 |
| 2 | 10-14 | 6-10 |
| 3 | 14-18 | 10-15 |
| 4 | 18-22 | 15-20 |
| 5 | 22-26 | 20-30 |
Отклонение напряжения от номинального
Как повышенное, так и пониженное напряжение питания может вызвать перегрев двигателя. При повышенном напряжении увеличиваются магнитные потери в стали, при пониженном — для поддержания момента на валу требуется больший ток, что увеличивает потери в меди обмоток.
Межвитковые замыкания
Повреждение изоляции между отдельными витками обмоток приводит к образованию локальных токовых контуров с высокой плотностью тока, что вызывает интенсивное местное тепловыделение. Такие дефекты обычно прогрессируют, приводя в конечном итоге к полному выходу двигателя из строя.
Нарушение соединений
Плохой контакт в клеммной коробке или соединениях обмоток (например, при переключении со звезды на треугольник) увеличивает переходное сопротивление и вызывает локальный нагрев. Со временем это может привести к обрыву цепи или короткому замыканию.
Механические причины перегрева
Проблемы с подшипниками
Износ подшипников, недостаточная смазка или ее загрязнение увеличивают трение, что приводит к дополнительному тепловыделению. Кроме того, дефекты подшипников могут вызывать вибрацию и смещение ротора, приводя к механическому трению между ротором и статором и дополнительному нагреву.
Пример диагностики проблем с подшипниками
Электродвигатель мощностью 75 кВт демонстрировал повышенную температуру корпуса в районе подшипникового узла (85°C при норме до 70°C). Спектральный анализ вибрации показал характерные пики на частотах, соответствующих дефектам наружного кольца подшипника. После замены подшипника температура снизилась до 65°C, а уровень вибрации уменьшился в 3 раза.
Блокировка вентиляционных каналов
Загрязнение вентиляционных каналов двигателя пылью, волокнами или другими материалами снижает эффективность охлаждения. Особенно критично это для двигателей с принудительной вентиляцией, где блокировка охлаждающего вентилятора может привести к быстрому перегреву даже при номинальной нагрузке.
Несоосность валов
Неправильное выравнивание валов двигателя и приводимого механизма создает дополнительную нагрузку на подшипники и вал, увеличивает механические потери и тепловыделение. В тяжелых случаях может привести к изгибу вала или разрушению подшипников.
| Тип несоосности | Допустимое отклонение | Влияние на температуру |
|---|---|---|
| Параллельная несоосность | 0,05-0,1 мм | Повышение на 5-15°C |
| Угловая несоосность | 0,05-0,1 мм/100 мм | Повышение на 5-20°C |
| Комбинированная несоосность | Индивидуально | Повышение на 10-30°C |
Факторы внешней среды
Высокая температура окружающей среды
Эффективность охлаждения двигателя напрямую зависит от разницы между температурой обмоток и окружающей средой. При повышенной температуре воздуха естественное охлаждение становится менее эффективным, что может привести к перегреву даже при номинальной нагрузке.
Расчет допустимой нагрузки двигателя при повышенной температуре окружающей среды:
Pдопуст = Pном × (1 - k × (Tокр - Tном.окр))
где:
Pдопуст — допустимая мощность;
Pном — номинальная мощность;
k — коэффициент снижения (обычно 0,01-0,02 на 1°C);
Tокр — фактическая температура окружающей среды;
Tном.окр — номинальная температура окружающей среды (обычно 40°C).
Недостаточная вентиляция помещения
В замкнутом пространстве с недостаточной циркуляцией воздуха температура вокруг двигателя может постепенно повышаться в процессе работы, что снижает эффективность охлаждения. Это особенно критично для высокомощных двигателей или при установке нескольких двигателей в одном помещении.
Воздействие прямых солнечных лучей
Установка двигателей под прямыми солнечными лучами может привести к дополнительному нагреву корпуса и, как следствие, к повышению внутренней температуры. Особенно это актуально для двигателей, установленных на открытом воздухе или в помещениях с большими окнами.
Высокая влажность и загрязнения
Повышенная влажность и загрязнение окружающей среды могут влиять на электрическую изоляцию и эффективность охлаждения. Пыль и грязь, оседающие на поверхности двигателя, действуют как теплоизоляторы, препятствуя отводу тепла.
Методы диагностики перегрева
Тепловизионный контроль
Тепловизионная диагностика позволяет бесконтактно выявлять участки повышенного нагрева, определять температурные градиенты и локализовать проблемные зоны. Особенно эффективна для идентификации проблем с подшипниками, контактными соединениями и вентиляцией.
| Температурная зона | Нормальная температура, °C | Предупреждение, °C | Критическая, °C |
|---|---|---|---|
| Корпус двигателя (центр) | 70-80 | 90-100 | >110 |
| Подшипниковые узлы | 60-70 | 80-90 | >100 |
| Клеммная коробка | 50-60 | 70-80 | >90 |
| Вентиляционная решетка | 45-55 | 60-70 | >80 |
Измерение сопротивления обмоток
Периодическое измерение сопротивления обмоток позволяет выявить межвитковые замыкания, обрывы и другие проблемы с обмотками. Сравнение значений сопротивления между фазами помогает выявить асимметрию, которая может указывать на локальные повреждения.
Расчет коэффициента асимметрии сопротивления обмоток:
Kасим = (Rмакс - Rмин) / Rмин × 100%
где:
Kасим — коэффициент асимметрии;
Rмакс — максимальное значение сопротивления среди фаз;
Rмин — минимальное значение сопротивления среди фаз.
Допустимое значение: не более 5%
Анализ токов и напряжений
Измерение токов в каждой фазе и сравнение их с номинальными значениями дает информацию о возможных проблемах. Асимметрия токов, повышенное потребление тока или флуктуации тока могут указывать на электрические проблемы, приводящие к перегреву.
Вибродиагностика
Повышенная вибрация может быть как причиной, так и следствием перегрева. Анализ спектра вибрации позволяет выявить проблемы с подшипниками, несоосность, дисбаланс ротора и другие механические дефекты, способствующие перегреву.
Проверка системы охлаждения
Визуальный осмотр и измерение воздушного потока через вентиляционные каналы позволяют оценить эффективность системы охлаждения. Засорение каналов, повреждение лопастей вентилятора или неисправность внешнего охлаждающего оборудования могут быть причинами перегрева.
Расчеты и формулы для анализа перегрева
Расчет нагрева от повышенного тока
Превышение номинального тока приводит к квадратичному увеличению тепловых потерь в обмотках. Этот факт важно учитывать при оценке допустимых перегрузок двигателя.
Относительное увеличение тепловыделения:
Pотн = (Iфакт / Iном)2
где:
Pотн — относительное увеличение тепловыделения;
Iфакт — фактический ток;
Iном — номинальный ток.
Пример расчета:
Если ток в двигателе превышает номинальный на 20% (Iфакт = 1,2 × Iном), то тепловыделение увеличится в:
Pотн = (1,2)2 = 1,44 раза, т.е. на 44%
Это значит, что даже при относительно небольшом превышении тока происходит существенное увеличение нагрева.
Расчет теплового сопротивления и охлаждения
Для оценки эффективности охлаждения и прогнозирования температуры двигателя используют понятие теплового сопротивления.
Температура перегрева:
ΔT = Pпотерь × Rтепл
где:
ΔT — превышение температуры над окружающей средой;
Pпотерь — мощность тепловых потерь;
Rтепл — тепловое сопротивление системы охлаждения.
Расчет допустимого времени работы при перегрузке
При кратковременных перегрузках важно знать, как долго двигатель может работать без риска термического повреждения.
Приближенная формула для расчета допустимого времени работы:
tдоп = tном × (Iном / Iфакт)2
где:
tдоп — допустимое время работы при повышенном токе;
tном — номинальное время работы (при длительном режиме принимается за 60 минут);
Iном — номинальный ток;
Iфакт — фактический ток при перегрузке.
Пример расчета допустимого времени:
При перегрузке двигателя на 50% (Iфакт = 1,5 × Iном) допустимое время работы составит:
tдоп = 60 × (1 / 1,5)2 = 60 × 0,44 = 26,7 минут
То есть, при такой перегрузке двигатель может безопасно работать не более 26-27 минут, после чего требуется снижение нагрузки или останов для охлаждения.
Методы устранения проблем перегрева
Устранение электрических причин
При выявлении электрических проблем, приводящих к перегреву, необходимо принять следующие меры:
- Балансировка нагрузки: Равномерное распределение однофазных нагрузок между фазами трехфазной сети для минимизации несимметрии.
- Установка стабилизаторов напряжения: Для компенсации колебаний напряжения питания, особенно в сетях с нестабильными параметрами.
- Замена поврежденных обмоток: При обнаружении межвитковых замыканий или других повреждений изоляции требуется перемотка двигателя или его замена.
- Проверка и подтяжка соединений: Регулярный контроль состояния клеммных соединений и их подтяжка предотвращают локальный перегрев из-за плохого контакта.
Устранение механических причин
Для решения механических проблем, ведущих к перегреву, рекомендуются следующие действия:
- Регулярная замена и проверка подшипников: Соблюдение графика смазки и замены подшипников в соответствии с рекомендациями производителя.
- Лазерная центровка валов: Использование современных методов центровки для обеспечения точного выравнивания валов двигателя и приводимого механизма.
- Очистка вентиляционных каналов: Регулярная продувка сжатым воздухом или вакуумная очистка вентиляционных отверстий и каналов для обеспечения нормального охлаждения.
- Балансировка ротора: При обнаружении повышенной вибрации из-за дисбаланса необходима динамическая балансировка ротора.
Улучшение условий окружающей среды
Для оптимизации внешних условий работы двигателя могут быть предприняты следующие меры:
- Улучшение вентиляции помещения: Установка дополнительных вентиляторов, воздуховодов или систем кондиционирования для снижения температуры окружающего воздуха.
- Установка защитных экранов: Для защиты от прямых солнечных лучей или источников тепла.
- Применение специальных покрытий: Теплоотражающие покрытия на корпусе двигателя могут снизить влияние внешних источников тепла.
- Регулирование режимов работы: В условиях повышенной температуры окружающей среды может потребоваться снижение нагрузки или введение дополнительных пауз для охлаждения.
Модернизация системы охлаждения
В случаях, когда стандартная система охлаждения не справляется с отводом тепла, могут быть рассмотрены следующие варианты модернизации:
- Установка дополнительных вентиляторов: Внешние вентиляторы, направляющие поток воздуха на корпус двигателя, могут существенно улучшить охлаждение.
- Переход на принудительное водяное охлаждение: Для высокомощных двигателей в сложных условиях эксплуатации может быть эффективно применение системы водяного охлаждения.
- Применение специальных охлаждающих устройств: Теплообменники, системы испарительного охлаждения или другие специализированные решения для особо сложных условий.
Важно:
Любые модификации системы охлаждения должны проводиться с учетом рекомендаций производителя двигателя. Несогласованные изменения могут нарушить режим работы двигателя и привести к новым проблемам.
Профилактические меры
Плановое техническое обслуживание
Регулярное проведение профилактических мероприятий позволяет выявлять и устранять проблемы на ранних стадиях, предотвращая перегрев и связанные с ним повреждения. Рекомендуемые мероприятия включают:
- Периодическую очистку двигателя от пыли и грязи
- Проверку и подтяжку электрических соединений
- Контроль состояния и замену смазки подшипников
- Измерение сопротивления изоляции обмоток
- Тепловизионный контроль в рабочем режиме
| Мощность двигателя | Минимальная периодичность ТО | Рекомендуемая периодичность ТО в тяжелых условиях |
|---|---|---|
| До 15 кВт | 12 месяцев | 4-6 месяцев |
| 15-75 кВт | 6 месяцев | 3 месяца |
| 75-250 кВт | 3 месяца | 1-2 месяца |
| Свыше 250 кВт | 1 месяц | 2-4 недели |
Применение систем мониторинга
Современные системы непрерывного мониторинга позволяют отслеживать ключевые параметры двигателя в реальном времени и реагировать на отклонения до того, как они приведут к критическому перегреву. Такие системы могут контролировать:
- Температуру обмоток и подшипников
- Потребляемый ток и напряжение питания
- Уровень вибрации
- Эффективность охлаждения
- Режим нагрузки
Правильный подбор двигателя
Многие проблемы с перегревом возникают из-за неправильного подбора двигателя для конкретных условий эксплуатации. При выборе двигателя следует учитывать:
- Реальный режим работы (S1-S9 по ГОСТ/IEC)
- Фактические условия окружающей среды
- Характер нагрузки (постоянная, переменная, ударная)
- Возможные пусковые режимы
- Требования к надежности и резервированию
Внимание:
Экономия на мощности двигателя при проектировании часто приводит к систематическим перегрузкам и перегреву в процессе эксплуатации. Рекомендуется выбирать двигатель с запасом по мощности 15-20% для обеспечения надежной работы в течение всего срока службы.
Практические примеры
Случай 1: Перегрев из-за дисбаланса напряжения
На предприятии по производству пластмассовых изделий несколько электродвигателей экструдеров мощностью 55 кВт демонстрировали признаки перегрева после 3-4 часов работы. Температура корпуса достигала 95-100°C, срабатывала тепловая защита.
Диагностика: Измерение напряжения в сети выявило дисбаланс между фазами до 5%. Анализ токов показал увеличение тока в одной из фаз на 27% по сравнению с номинальным.
Решение: Была проведена ревизия распределительного щита, выявлен и устранен плохой контакт на одной из фаз. Дополнительно установлен стабилизатор напряжения. После этих мероприятий температура корпуса двигателей в том же режиме работы не превышала 75-80°C.
Случай 2: Перегрев из-за блокировки вентиляции
На цементном заводе электродвигатель привода конвейера мощностью 30 кВт регулярно перегревался, несмотря на умеренную нагрузку, не превышающую 70% от номинальной.
Диагностика: Визуальный осмотр выявил сильное загрязнение вентиляционных каналов цементной пылью. Продувка воздухом улучшала ситуацию лишь на короткое время.
Решение: Была модифицирована система охлаждения с установкой воздушного фильтра и дополнительного вентилятора. Разработан график регулярной очистки двигателя (еженедельно). После внедрения этих мер температура стабилизировалась на уровне 65-70°C.
Случай 3: Перегрев из-за высокой температуры окружающей среды
На металлургическом комбинате двигатели вытяжной вентиляции мощностью 90 кВт, установленные вблизи печей, регулярно выходили из строя из-за перегрева в летний период.
Диагностика: Измерения показали, что температура воздуха в зоне установки двигателей достигала 55-60°C при наружной температуре выше 30°C. Расчеты показали, что при такой температуре окружающей среды двигатель может развивать не более 80% номинальной мощности без риска перегрева.
Решение: Была построена изолированная камера с принудительной подачей охлажденного воздуха для двигателей. Дополнительно установлены датчики температуры с выводом информации на пульт оператора и автоматическим снижением нагрузки при достижении критических значений. Эти меры позволили обеспечить стабильную работу даже в экстремальных условиях.
Отказ от ответственности
Информация, представленная в данной статье, носит ознакомительный характер и предназначена только для информационных целей. Несмотря на то, что были предприняты все усилия для обеспечения точности и полноты информации, автор и компания Иннер Инжиниринг не несут ответственности за любые ошибки, упущения или последствия применения данной информации.
Представленные расчеты, формулы и рекомендации не могут заменить профессиональную консультацию специалиста. Перед применением любых методов диагностики или устранения неисправностей, описанных в статье, необходимо обратиться к квалифицированному инженеру или техническому специалисту.
Упоминание конкретных методов, технологий или продуктов не является рекомендацией к их использованию. Выбор методов диагностики и решения проблем должен осуществляться с учетом конкретных условий эксплуатации и рекомендаций производителя оборудования.
