Широкий ассортимент подшипников ведущих мировых производителей. SKF, FAG, INA, NSK, TIMKEN
Направляющие, каретки, шарико-винтовые передачи для станков и автоматизации
Изготовление нестандартных деталей и узлов по чертежам заказчика
Консультации инженеров, помощь в подборе аналогов, расчёт ресурса
На подшипники NSK
Уже доступен
15
17
20
25
30
35
40
45
50
55
60
65
70
75
30202
30202 J2
30203
30204
30205
30206
30206 J2/Q
30207
30208
30209
30210
30211
30212 J2/Q
30214
30215
30303
30304
30305
30306
30307
30308
30308 J2/Q
30309
30310
30311
30312
31305
31306
31307
31308
31309
31310
31311
31312
31313
32004 X
32004 X/Q
32005 X
32006 X
32007 X
32008 X
32008 X/Q
32009 X
32010 X
32011 X
32012 X
32013 X
32204
32205
32205 J2
32206
32207
32208
32209
32210
32210 J2
32211
32212
32213
32214
10000
11000
3200
3400
3600
3800
4000
4300
4500
4800
5000
5300
5600
6000
6300
6700
7100
7500
8000
8500
9000
9500

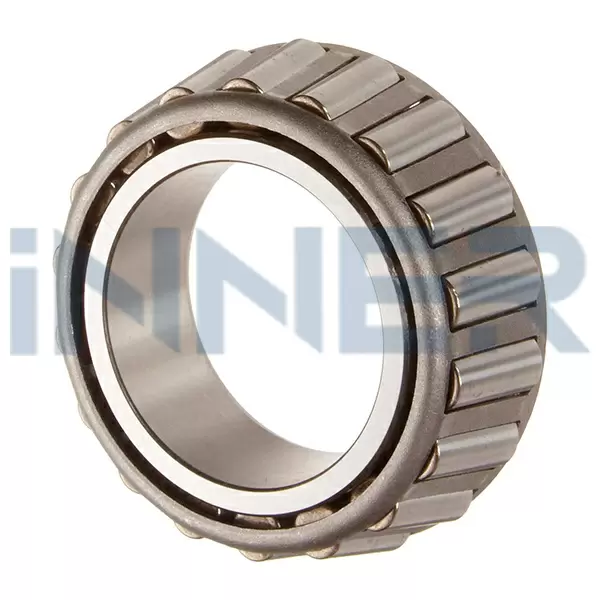

Конические роликовые подшипники для автомобильной трансмиссии, промышленных редукторов, станков и горнодобывающего оборудования. В каталоге представлены метрические серии 302, 303, 313, 320, 322 с посадочными диаметрами от 15 до 75 мм. Динамическая грузоподъемность достигает 206 кН. Конструкция воспринимает комбинированные радиально-осевые нагрузки благодаря углу контакта роликов.
Легкие конструкции 302 и 320 оптимальны для высокоскоростных применений до 11000 об/мин. Средние типы 303 и 322 имеют увеличенную контактную зону для повышенной жесткости опоры. Тяжелые исполнения 313 воспринимают максимальные нагрузки в редукторах металлургического и горного оборудования.
Суффикс X указывает на оптимизированную внутреннюю геометрию для снижения трения. Обозначение J2 означает улучшенный профиль контакта роликов, Q — повышенный контроль качества. Раздельная конструкция конуса и чашки упрощает монтаж и позволяет независимую замену элементов.
Изделия выпускаются по ISO 355 с взаимозаменяемостью конусов и чашек одного обозначения. Линии дорожек качения сходятся в общей точке на оси, что обеспечивает истинное качение. Применяются в автомобилестроении, металлургии, станкостроении и горнодобывающей промышленности.
Какие нагрузки воспринимает конический подшипник?
Конструкция воспринимает одновременно радиальные и осевые нагрузки благодаря углу контакта 10-30 градусов. Чем больше угол, тем выше осевая грузоподъемность. Для восприятия осевых усилий в обоих направлениях два изделия устанавливают попарно.
Чем отличаются серии 302 и 303?
Серия 302 — легкая узкая, оптимальна для высоких скоростей в ступицах и коробках передач. Серия 303 имеет увеличенную ширину и количество тел качения для повышенной грузоподъемности в редукторах и дробильном оборудовании.
Что означают суффиксы X и J2/Q?
Суффикс X указывает на оптимизированную внутреннюю геометрию со сниженным трением. Обозначение J2 означает улучшенный профиль контакта для повышенной долговечности. Литера Q указывает на повышенный контроль качества изготовления.
Как монтируются конические роликовые изделия?
Раздельная конструкция позволяет устанавливать конус на вал и чашку в корпус независимо. Осевой зазор или преднатяг регулируется взаимным положением элементов. Для ступиц применяется гайка, для редукторов — дистанционные втулки.
