TIMKEN, основанная в 1899 году изобретателем конического роликоподшипника Генри Тимкеном, остается мировым лидером в производстве высокопрочных упорных подшипников. Упорные конические роликовые подшипники TIMKEN разработаны для восприятия экстремальных осевых нагрузок в автомобильной промышленности, металлургических прокатных станах и тяжелом оборудовании. Компания предлагает три основных типа упорных конических подшипников: TTSP для колебательных нагрузок, TTC и TTCS для тяжелых осевых усилий, а также специализированные серии V-Flat для прокатного производства.

Конструкция и принцип работы упорных конических подшипников

Роликовые конические упорные подшипники TIMKEN отличаются уникальной геометрией, обеспечивающей превосходную работоспособность при односторонних осевых нагрузках. Конические дорожки качения на обоих кольцах создают линейный контакт с роликами, распределяя нагрузку по большей площади по сравнению с шариковыми упорными подшипниками. Патентованная внутренняя геометрия TIMKEN гарантирует, что все конические поверхности имеют общую вершину конуса, обеспечивая идеальное качение роликов без проскальзывания.

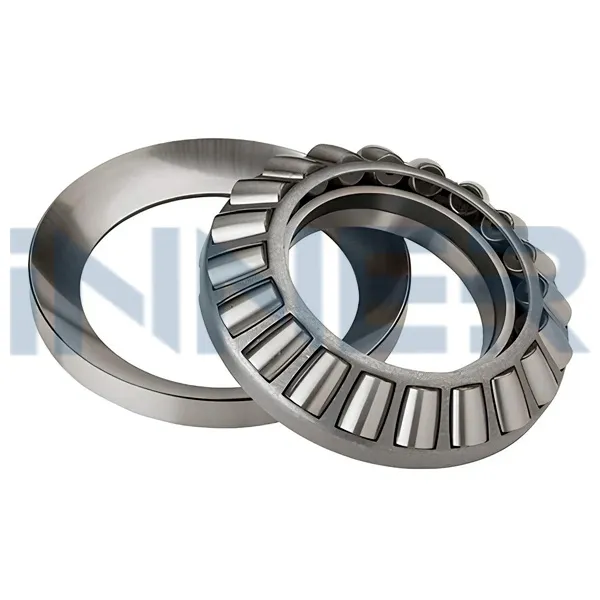

Упорные конические роликоподшипники TIMKEN состоят из двух колец с коническими дорожками качения, набора конических роликов и наружного держателя. В зависимости от типа подшипника конструкция может включать сепаратор для размещения роликов или использовать безсепараторную компоновку для увеличения количества тел качения. Угол конусности определяет соотношение восприятия радиальных и осевых нагрузок: чем больше угол, тем выше способность воспринимать осевые усилия.

Типы упорных конических роликовых подшипников TIMKEN

TIMKEN производит несколько специализированных серий упорных конических подшипников для различных условий эксплуатации:

TTSP (с сепаратором) — упорные конические подшипники для работы в колебательном режиме с двумя коническими кольцами, роликами, сепаратором и наружным держателем. Применяются преимущественно в шарнирах поворотных кулаков автомобилей, строительной и сельскохозяйственной техники, где требуется восприятие осевых нагрузок при ограниченных углах поворота
TTC и TTCS (без сепаратора) — конструктивно идентичные упорные подшипники, различающиеся только типом наружного держателя. Безсепараторная компоновка позволяет разместить больше роликов, увеличивая грузоподъемность на 15-20 процентов по сравнению с TTSP. Используются в узлах с высокими осевыми нагрузками при низких и средних скоростях вращения
TTVF (V-Flat стандартные) — упорные конические роликовые подшипники с плоской дорожкой на одном кольце и конической на другом. Разработаны для металлургических прокатных станов, где осевые нагрузки превышают 28 тонн. Обеспечивают максимальную грузоподъемность среди всех упорных подшипников аналогичного размера благодаря комбинированию преимуществ конических и цилиндрических роликовых подшипников
TTVS (V-Flat самоустанавливающиеся) — модификация серии V-Flat с возможностью компенсации перекосов до 0,5 градуса. Предназначены для применения в нажимных механизмах прокатного оборудования, где требуется восприятие экстремальных осевых нагрузок при наличии небольших несоосностей валов

Упорные конические подшипники TIMKEN изготавливаются из высокопрочных подшипниковых сталей с специальной термообработкой, обеспечивающей твердость дорожек качения 58-64 HRC. Прецизионная обработка поверхностей и селективная сборка комплектующих гарантируют радиальное биение менее 5 микрометров для стандартных серий и менее 2 микрометров для прецизионных исполнений.

Области применения и технические преимущества

Роликовые конические упорные подшипники TIMKEN находят широкое применение в отраслях промышленности, где требуется восприятие значительных односторонних осевых нагрузок. В автомобилестроении подшипники серии TTSP устанавливаются в поворотные кулаки легковых автомобилей, грузовиков и внедорожной техники, обеспечивая надежную работу рулевого управления при знакопеременных нагрузках.

В металлургии упорные конические подшипники V-Flat применяются в нажимных механизмах прокатных станов горячей и холодной прокатки, где осевые усилия достигают сотен тонн. Конструкция с плоской и конической дорожками обеспечивает равномерное распределение нагрузки при минимальных габаритах подшипникового узла. Строительное и горнодобывающее оборудование использует упорные подшипники TTC и TTCS в гидравлических цилиндрах экскаваторов, буровых установках и дробильных комплексах.

Технические преимущества упорных конических роликоподшипников TIMKEN включают высокую грузоподъемность благодаря линейному контакту роликов с дорожками качения, возможность восприятия ударных нагрузок за счет прочной конструкции и способность работать при ограниченной смазке. Патентованная геометрия TIMKEN снижает трение между торцами роликов и бортами колец, увеличивая срок службы подшипников на 20-30 процентов по сравнению с аналогами. Прецизионная обработка поверхностей обеспечивает плавную работу при скоростях до 1500 об/мин для крупногабаритных исполнений.

Подбор упорных конических подшипников TIMKEN

При выборе роликовых конических упорных подшипников необходимо учитывать величину и характер осевых нагрузок, скорость вращения, условия смазки и температурный режим эксплуатации. Для колебательных движений с углами до 20 градусов оптимальны подшипники серии TTSP с сепаратором, обеспечивающие стабильную работу при знакопеременных нагрузках. При непрерывном вращении под высокими осевыми нагрузками рекомендуются безсепараторные конструкции TTC или TTCS с увеличенным количеством роликов.

Для экстремально высоких осевых усилий в металлургическом оборудовании следует применять упорные подшипники V-Flat серии TTVF, способные выдерживать нагрузки более 50 тонн в компактном исполнении. При наличии перекосов валов до 0,5 градуса целесообразно использовать самоустанавливающиеся подшипники TTVS. Инженеры TIMKEN разработали методику расчета долговечности упорных конических подшипников с учетом динамических коэффициентов и условий эксплуатации, позволяющую точно определить требуемый типоразмер.

Поставка упорных конических подшипников TIMKEN

Иннер Инжиниринг предлагает полный ассортимент роликовых конических упорных подшипников TIMKEN всех серий: TTSP, TTC, TTCS, TTVF и TTVS. Наши специалисты помогут подобрать оптимальное решение для вашего оборудования с учетом условий эксплуатации и требуемого ресурса. Гарантируем подлинность продукции, техническую поддержку и оперативную доставку по России.

Запросить коммерческое предложение

Техническая консультация и поддержка

Для получения профессиональной консультации по выбору упорных конических роликовых подшипников TIMKEN, расчета требуемой грузоподъемности и долговечности, подбора оптимальной схемы смазки и монтажа свяжитесь с инженерами Иннер Инжиниринг. Мы обеспечим комплексное техническое сопровождение проекта от выбора подшипников до ввода оборудования в эксплуатацию.
