Шарнирные наконечники для промышленного оборудования

Шарнирные наконечники представляют собой готовые к монтажу подшипниковые узлы, обеспечивающие угловую подвижность в механических системах. Эти компоненты состоят из сферического подшипника скольжения и корпуса с резьбовым соединением, позволяя компенсировать несоосность и угловые отклонения до 20 градусов. Приобретайте шарнирные головки от мировых производителей у официального поставщика Иннер Инжиниринг с полным техническим сопровождением и гарантией качества.

Конструкция и принцип работы шарнирных головок

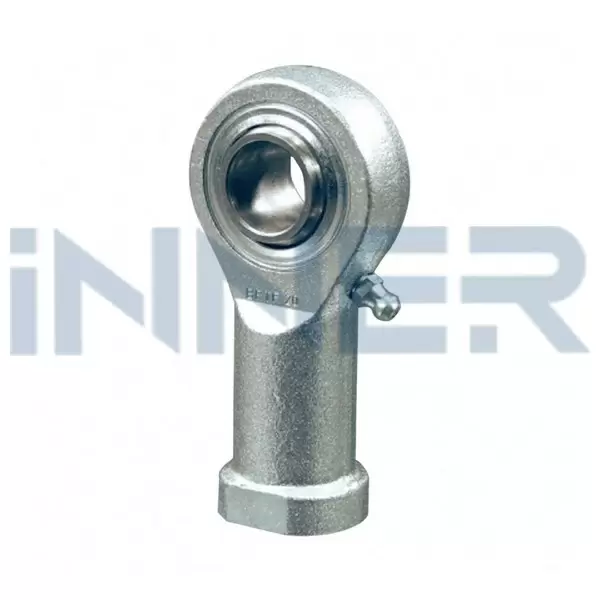

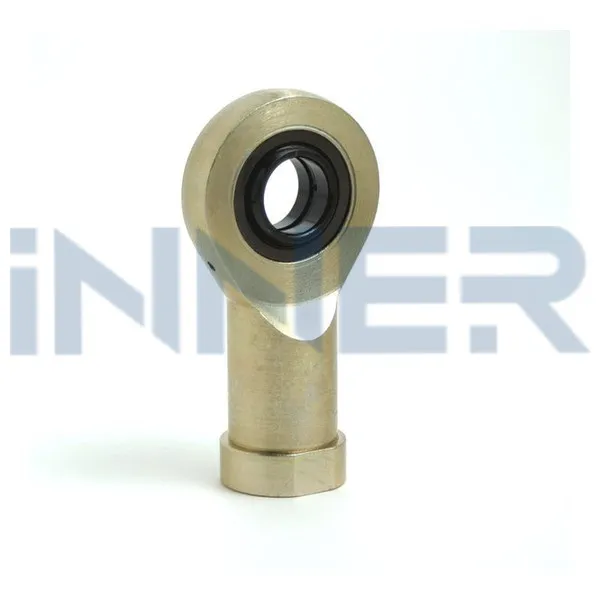

Шарнирный наконечник является сферическим подшипником скольжения с резьбовым стержнем для крепления. Конструкция включает наружное кольцо с цилиндрическим выступом и внутреннее кольцо со сферической поверхностью. Благодаря этому решению достигается свободное угловое перемещение при передаче осевых и радиальных нагрузок. Шаровые наконечники работают по принципу скольжения, обеспечивая плавное вращение под различными углами без использования тел качения.

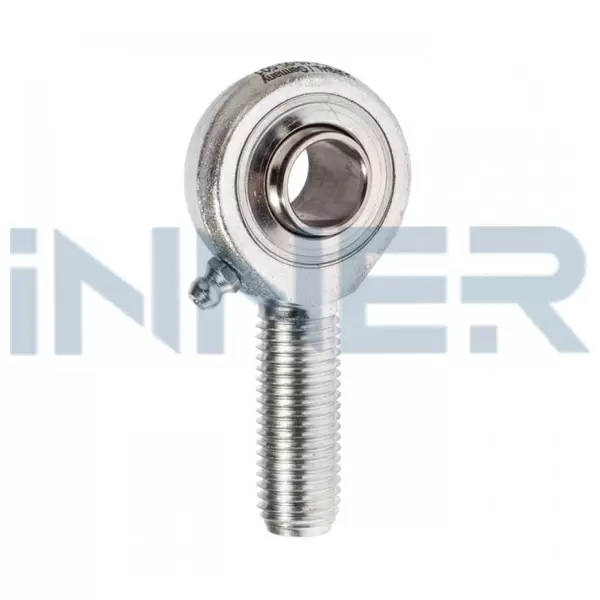

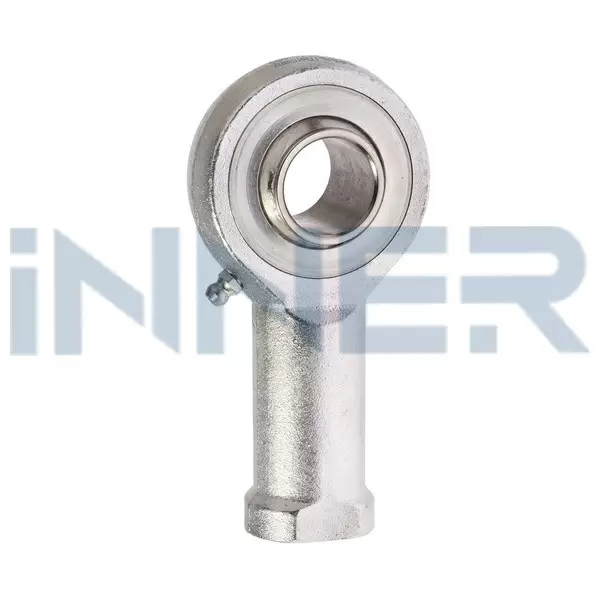

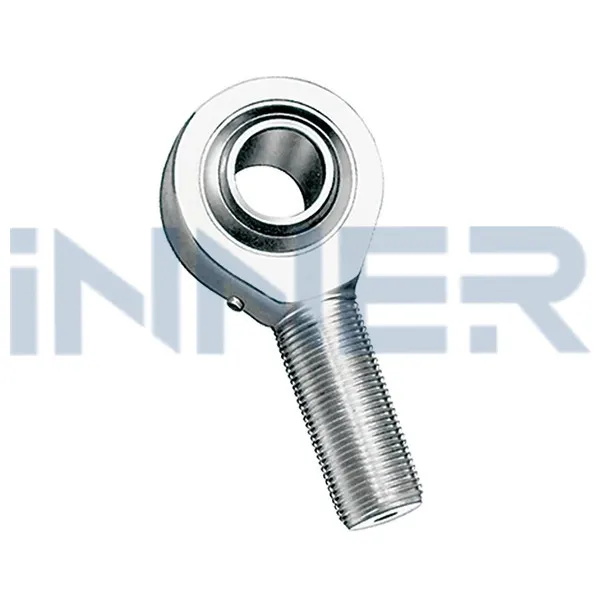

Корпус шарнирной головки может иметь внутреннюю либо наружную резьбу с правым или левым направлением. Это позволяет подобрать оптимальный вариант крепления для конкретного оборудования. Диаметр внутреннего кольца варьируется от 2 до 100 миллиметров, что охватывает широкий спектр промышленных применений.

Типы шарнирных наконечников по материалам и исполнению

Классификация шарнирных головок осуществляется по материалам поверхностей скольжения, образующим трибологическую пару:

  • Сталь-сталь — обслуживаемые наконечники с максимальной грузоподъемностью до 500 Н на квадратный миллиметр, требуют регулярного смазывания через ниппель или отверстие
  • Сталь-бронза — работают в условиях недостаточного смазывания, обладают меньшим коэффициентом трения и подходят для тяжелых режимов эксплуатации
  • Сталь-латунь — обеспечивают стабильную работу при повышенных температурах и агрессивных средах
  • Сталь-композитные материалы с ПТФЕ — необслуживаемые шарнирные наконечники, не требующие смазки, с рабочей температурой от минус 40 до плюс 150 градусов Цельсия
  • Нержавеющая сталь — устойчивы к коррозии, применяются в пищевой промышленности, медицинском оборудовании и химических производствах

По конфигурации различают прямые и угловые шарнирные головки. Угловые наконечники имеют изогнутую хвостовую часть, позволяя передавать усилие под углом в труднодоступных местах. Прямые головки используются в стандартных соединениях с осевой передачей нагрузки.

Области применения шарнирных наконечников в промышленности

Шарнирные головки находят широкое применение в различных отраслях машиностроения и автоматизации. Основные сферы использования включают:

  • Автомобильная промышленность — рулевые тяги, системы подвески, приводные механизмы требуют надежных шаровых соединений для компенсации угловых отклонений

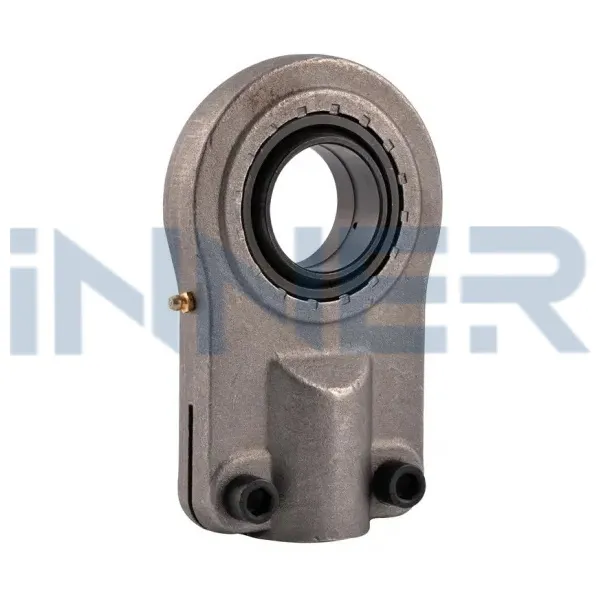

  • Гидравлические и пневматические системы — крепление штоков цилиндров к рабочим органам, обеспечение подвижности в исполнительных механизмах
  • Станкостроение — передача движения в координатных столах, манипуляторах, системах позиционирования с высокой точностью
  • Сельскохозяйственная техника — навесное оборудование, механизмы управления, подвижные узлы с большими угловыми перемещениями
  • Робототехника — шарнирные соединения манипуляторов, обеспечение многоосевой подвижности при компактных размерах
  • Медицинское оборудование — ортопедические устройства, операционные столы, системы позиционирования с требованием к стерильности

В промышленном оборудовании шарнирные наконечники используются для подсоединения пневмоцилиндров, гидроприводов к сопрягаемым механизмам. Они незаменимы в фасовочном, упаковочном, швейном оборудовании, где требуются точные шарнирные соединения с компенсацией несоосности.

Преимущества использования шарнирных головок

Применение шарнирных наконечников в механических системах обеспечивает ряд технических преимуществ. Эти компоненты способны автоматически центрироваться, компенсируя монтажные погрешности и деформации конструкции при эксплуатации. Угловая гибкость позволяет передавать усилия при отклонении осей до 20 градусов без дополнительных нагрузок на смежные узлы.

Шарнирные головки выдерживают значительные радиальные и осевые нагрузки благодаря большой площади контакта сферических поверхностей. Контактное давление достигает 500 Н на квадратный миллиметр при компактных габаритах узла. Необслуживаемые варианты с композитными вкладышами работают в условиях запыленности и при недостатке смазки, сохраняя эксплуатационные характеристики.

Готовая конструкция упрощает монтаж оборудования. Шарнирный наконечник устанавливается как единый узел без необходимости подбора и сборки отдельных компонентов. Стандартизированные размеры резьбы по DIN ISO 12240-4 и метрическим стандартам обеспечивают взаимозаменяемость продукции различных производителей.

Критерии выбора шарнирных наконечников для оборудования

При подборе шарнирных головок учитывают несколько ключевых параметров. Первый критерий — диаметр внутреннего кольца, соответствующий диаметру вала или штока. Стандартный размерный ряд включает диаметры от 2 до 100 миллиметров с шагом 1-5 миллиметров.

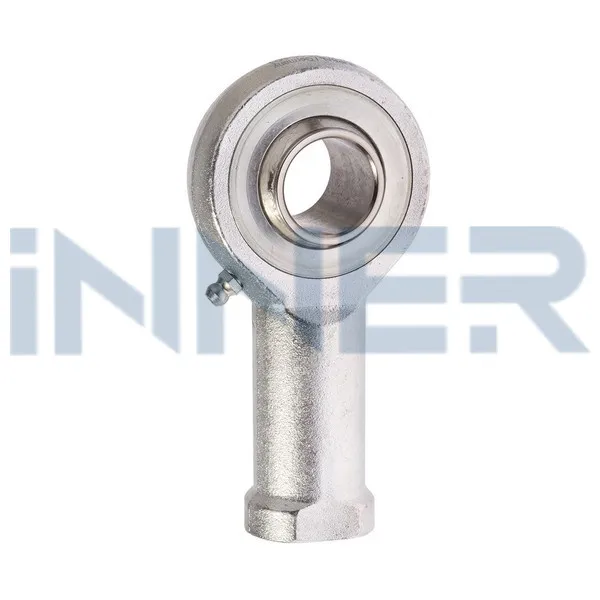

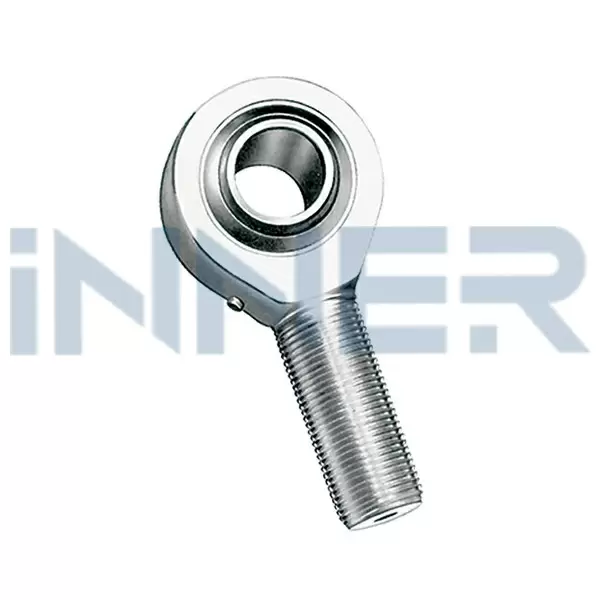

Тип и размер резьбы подбирается исходя из конструкции узла крепления. Наконечники с внутренней резьбой устанавливаются на резьбовые стержни, с наружной — вкручиваются в корпусные детали. Направление резьбы может быть правым или левым, что важно для тяг с регулируемой длиной.

Выбор материала пары трения зависит от условий эксплуатации. Для высоких нагрузок применяют соединение сталь-сталь с регулярным обслуживанием. В условиях ограниченного доступа для смазывания предпочтительны необслуживаемые варианты с композитными материалами. При работе в агрессивных средах или пищевом производстве необходимы наконечники из нержавеющей стали.

Температурный режим эксплуатации определяет наличие уплотнений. Полимерные уплотнения ограничивают рабочую температуру диапазоном от минус 40 до плюс 100 градусов. Для более высоких температур используют металлические уплотнения либо открытые конструкции.

Ведущие производители шарнирных наконечников

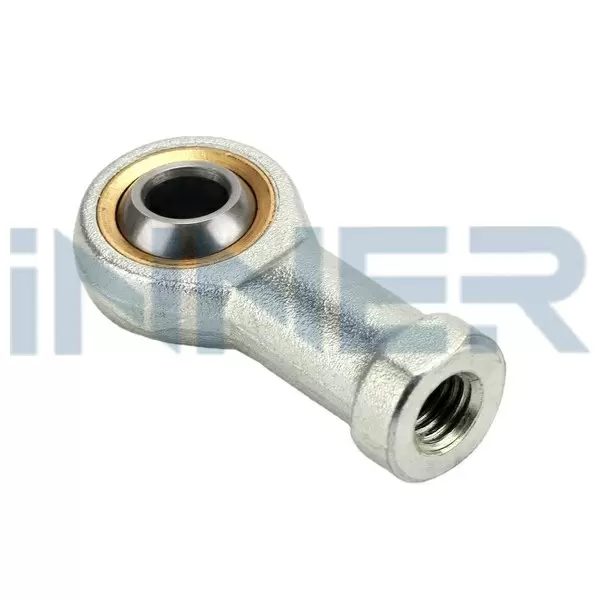

На рынке представлена продукция мировых производителей подшипниковых узлов. Компания SKF из Швеции является крупнейшим производителем подшипников и шарнирных соединений с полным ассортиментом типоразмеров. Немецкие бренды INA и FAG предлагают высокоточные шарнирные головки для станкостроения и автоматизации.

Японский производитель IKO специализируется на компактных шарнирных наконечниках для робототехники и точного оборудования. Немецкая компания FLURO выпускает широкую линейку необслуживаемых шарнирных головок с композитными вкладышами для тяжелых условий. Итальянский бренд ISB производит экономичные шарнирные наконечники с соотношением качество-цена для массового применения.

Российские производители также представлены на рынке, предлагая шарнирные головки по ГОСТ 18855-2013 для отечественного оборудования. Выбор производителя зависит от требований к точности, нагрузочной способности и условий эксплуатации конкретного механизма.

Поставка шарнирных наконечников от Иннер Инжиниринг

Компания Иннер Инжиниринг является официальным поставщиком шарнирных наконечников ведущих мировых производителей в России. Полный каталог шарнирных головок с внутренней и наружной резьбой, обслуживаемых и необслуживаемых типов для промышленного оборудования. Получите профессиональную консультацию инженеров по подбору оптимальных шарнирных соединений для вашего проекта с расчетом нагрузок и подбором типоразмеров.

Запросить коммерческое предложение

Техническая поддержка и консультации специалистов

Для подбора шарнирных наконечников под конкретную задачу, расчета ресурса и грузоподъемности, консультации по монтажу и обслуживанию свяжитесь с инженерами Иннер Инжиниринг. Мы поможем выбрать оптимальный тип шарнирной головки с учетом условий эксплуатации, нагрузок и требований к долговечности. Предоставляем техническую документацию производителей, чертежи и спецификации для проектирования оборудования.
