Закрепительные втулки подшипников качения
Закрепительные втулки представляют собой специализированные крепежные элементы для надежной фиксации подшипников с коническим отверстием на цилиндрических валах. Компания Иннер Инжиниринг предлагает широкий ассортимент закрепительных втулок ведущих мировых производителей SKF, FAG, NSK, соответствующих стандартам ГОСТ 24208-80 и ISO 2982. Втулки закрепительные обеспечивают простой монтаж, высокую надежность крепления и длительный срок службы подшипниковых узлов в редукторах, насосах, конвейерах и другом промышленном оборудовании.
Конструкция и принцип работы закрепительных втулок
Закрепительная втулка имеет коническую наружную поверхность с конусностью 1:12 и цилиндрическое внутреннее отверстие для установки на гладкий вал. Конструкция включает продольный разрез для упругой деформации, резьбовую часть для крепежной гайки и комплектуется стопорной шайбой. При затягивании гайки втулка напрессовывается в коническое отверстие подшипника, создавая надежное беззазорное соединение с требуемым натягом.
Втулки закрепительные типа H изготавливаются из подшипниковой стали с минимальной прочностью на растяжение 430 Н на квадратный миллиметр. Диапазон внутренних диаметров составляет от 20 до 710 миллиметров, что позволяет подобрать втулку для подшипников различных размеров и применений. Закрепительные втулки для крупногабаритных подшипников начиная с диаметра 140 миллиметров оснащаются маслоподводящими каналами и канавками для гидравлического монтажа и демонтажа.
Типы и серии закрепительных втулок
Мировые производители выпускают различные модификации закрепительных втулок для специфических условий эксплуатации:
- Втулки типа H - стандартные закрепительные втулки с метрическим отверстием, наиболее распространенный тип для промышленного применения
- Втулки типа OH - с масляными каналами и распределительными канавками для гидравлического монтажа крупногабаритных подшипников методом масляного распора
- Втулки HE, HA, HS - с дюймовыми размерами отверстия кратностью 1/4, 1/8 и 1/16 дюйма для импортного оборудования
- Стяжные втулки AH и AHX - для установки подшипников на ступенчатых валах с заплечиком, требуют опоры на стационарную деталь
Компания SKF производит модифицированные закрепительные втулки для подшипников CARB с суффиксами E, L и TL, предотвращающие износ сепаратора. Втулки FAG и NSK полностью взаимозаменяемы с отечественными изделиями по стандарту ГОСТ 24208.
Применение закрепительных втулок в промышленности
Закрепительные втулки подшипников широко используются в различных отраслях промышленности благодаря надежности крепления и простоте обслуживания:
- Редукторы и мотор-редукторы - цилиндрические, червячные, планетарные передачи для приводов конвейеров и технологического оборудования
- Насосы и компрессоры - центробежные, винтовые, поршневые агрегаты в нефтегазовой и химической промышленности
- Конвейерное оборудование - ленточные, цепные, винтовые транспортеры для перемещения грузов в логистике и производстве
- Металлообрабатывающие станки - токарные, фрезерные, шлифовальные станки с ЧПУ и универсальные модели
- Подъемно-транспортное оборудование - лифты, элеваторы, краны, тельферы для строительства и складов
- Сельскохозяйственная техника - комбайны, тракторы, зерносушилки с высокими нагрузками и вибрацией
Использование втулок закрепительных на гладких валах позволяет устанавливать подшипники в любом положении без точной обработки посадочных мест, существенно упрощая конструкцию узлов и снижая затраты на производство.
Преимущества использования закрепительных втулок
Применение закрепительных втулок подшипников обеспечивает существенные технико-экономические преимущества:
- Упрощение конструкции валов - не требуется точная обработка конических посадочных поверхностей и резьбы
- Быстрый монтаж и демонтаж - установка подшипника выполняется без специального оборудования и прессов
- Универсальность применения - одна втулка подходит для гладких и ступенчатых валов различной конфигурации
- Равномерное распределение нагрузки - снижение концентрации напряжений и увеличение ресурса подшипниковых узлов
- Снижение вибраций - надежная фиксация обеспечивает стабильность работы механизмов при высоких скоростях вращения
- Взаимозаменяемость - втулки от разных производителей соответствуют единым международным стандартам

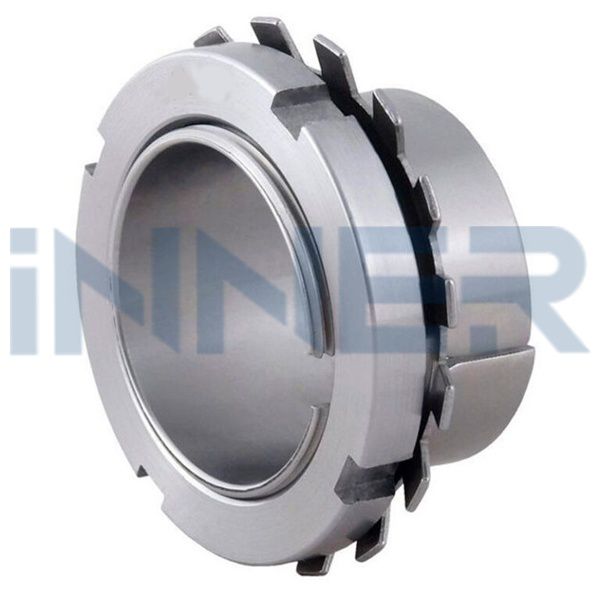

Закрепительная втулка с гайкой и стопорной шайбой создает надежное соединение, предотвращающее самопроизвольное отворачивание и смещение подшипника под действием рабочих нагрузок и вибраций.
Подбор и монтаж закрепительных втулок
Выбор закрепительных втулок осуществляется по серии и размеру подшипника. Обозначение втулки состоит из буквы H и цифр, где первые одна-две цифры указывают серию, совпадающую с серией подшипника, а последние две цифры обозначают диаметр конического отверстия. Например, втулка H315 предназначена для подшипников серии 3 с диаметром отверстия 75 миллиметров.
Процесс монтажа включает смазывание резьбы гайки дисульфидом молибдена, обработку втулки и вала легким маслом, установку втулки на вал и запрессовку подшипника затягиванием гайки с контролем осевого перемещения. Для крупногабаритных подшипников применяется гидравлический метод с использованием втулок типа OH и подачи масла под давлением через специальные каналы.
Купить закрепительные втулки в Иннер Инжиниринг
Компания Иннер Инжиниринг предлагает закрепительные втулки ведущих мировых брендов SKF, FAG, NSK для промышленного оборудования. Весь ассортимент втулок в наличии на складе с комплектом гаек и стопорных шайб. Техническая поддержка специалистов поможет подобрать оптимальное решение для ваших подшипниковых узлов.
Запросить коммерческое предложениеТехническая поддержка и консультации
Для консультации по выбору закрепительных втулок подшипников, расчета требуемых размеров, подбора аналогов и решения технических вопросов по монтажу свяжитесь с инженерами Иннер Инжиниринг. Мы поможем определить оптимальный тип втулок с учетом условий эксплуатации, нагрузок и характеристик вашего оборудования.
