Винты ШВП, гайки ШВП, подшипниковые опоры ШВП для станков ЧПУ и автоматизации
Купить ШВП - шарико-винтовые пары высокого качества
ШВП (шарико-винтовые пары) представляют собой высокоточные механизмы преобразования вращательного движения в поступательное с минимальными потерями на трение. Комплект ШВП включает винт ШВП с прецизионно нарезанной резьбой, гайку ШВП с циркулирующими шариками и подшипниковые опоры ШВП для надежной фиксации. Наш ШВП каталог включает продукцию ведущих мировых производителей: ШВП Hiwin, ШВП NSK, ШВП Rexroth, ШВП SKF, TBI ШВП и другие решения для станков ЧПУ и промышленной автоматизации.
Компоненты шарико-винтовых пар
Современные ШВП состоят из трех основных элементов, каждый из которых играет критическую роль в обеспечении точности и надежности системы:

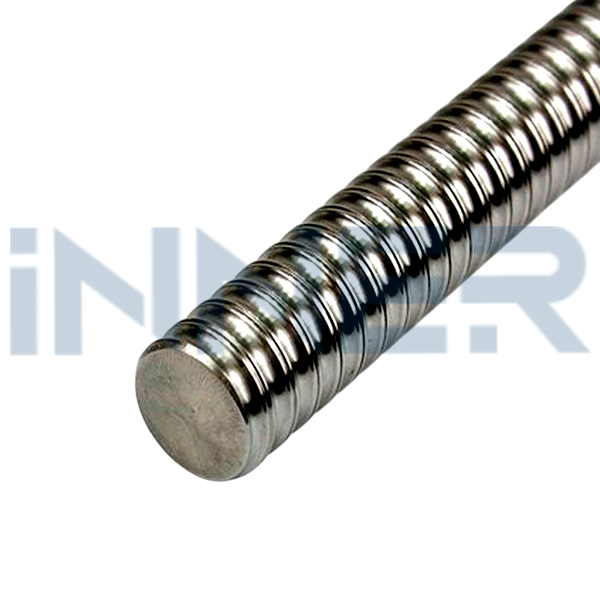

- Винт ШВП с гайкой — основной рабочий элемент с прецизионной резьбой и циркулирующими шариками
- Гайки ШВП — обеспечивают преобразование движения, доступны в одинарном и сдвоенном исполнении
- Опоры ШВП — подшипниковые опоры для фиксации концов винта и восприятия осевых нагрузок
- Защитные элементы — гофрозащита и уплотнения для предотвращения попадания загрязнений
- Системы смазки — для обеспечения долговечности и снижения трения
Параметры ШВП и технические характеристики
Основные характеристики ШВП
Класс точности ШВП определяет допустимые отклонения при перемещении и является ключевым параметром для выбора системы. Точность ШВП классифицируется от C0 (наивысший класс) до C10, где меньшая цифра обозначает более высокую точность позиционирования.
Ключевые параметры ШВП включают:
- Шаг винта ШВП — определяет скорость линейного перемещения за один оборот (1мм, 2мм, 4мм, 5мм, 10мм, 20мм)
- Диаметр винта ШВП — от 12мм до 80мм и более для различных нагрузочных требований
- Преднатяг ШВП — устранение люфтов ШВП для повышения жесткости системы
- Длина винта — определяется требуемым ходом перемещения
- Грузоподъемность — динамическая и статическая нагрузочная способность
- Ресурс работы — количество оборотов до появления заметного износа
Популярные серии и размеры ШВП
| Серия | Диаметр винта (мм) | Шаг (мм) | Применение |
|---|---|---|---|
| 1605 | 16 | 5 | Малые станки, 3D-принтеры |
| 2005 | 20 | 5 | Настольные станки ЧПУ |
| 2505 | 25 | 5 | Фрезерные станки средней мощности |
| 3205 | 32 | 5 | Промышленные станки ЧПУ |
| 4010 | 40 | 10 | Тяжелые фрезерные центры |
Применение ШВП в промышленности
Шарико-винтовые пары находят широкое применение в различных отраслях:
- ШВП для ЧПУ — фрезерные, токарные, шлифовальные станки с числовым программным управлением
- ШВП оси X, Y, Z — системы перемещения порталов, столов и шпиндельных бабок
- Координатные столы — прецизионное позиционирование в измерительном оборудовании
- 3D-принтеры — точное позиционирование печатающих головок
- Лазерные установки — системы перемещения для резки и гравировки
- Медицинское оборудование — томографы, рентгеновские аппараты
- Автоматизация производства — роботизированные линии, манипуляторы
- Упаковочное оборудование — высокоскоростные упаковочные машины
Ведущие производители ШВП
На рынке представлена продукция различных мировых производителей:
- ШВП Hiwin — тайваньский производитель доступных промышленных серий SFU, SFS, DFU с хорошим соотношением цена-качество
- Гайка ШВП Hiwin — широкий выбор стандартных и прецизионных исполнений
- ШВП NSK — японские высокоточные системы для прецизионного оборудования
- ШВП Rexroth — немецкие решения для тяжелых промышленных применений
- ШВП SKF — шведские системы с акцентом на надежность и долговечность
- TBI ШВП — надежные решения среднего класса для станков ЧПУ
- INNER ШВП — качественные аналоги ведущих брендов для промышленных задач
Установка ШВП и регулировка системы
Процесс установки ШВП
Правильная установка ШВП критически важна для обеспечения заявленных характеристик:
- Подготовка и выверка монтажных поверхностей с высокой точностью
- Установка подшипниковых опор ШВП с контролем соосности
- Монтаж винта ШВП в опорах с проверкой биения
- Крепление гайки ШВП к перемещаемому узлу
- Настройка преднатяга для устранения люфтов
Сборка ШВП и регулировка преднатяга
Регулировка ШВП включает несколько важных этапов:
- Устранение люфтов ШВП — настройка преднатяга гайки для исключения мертвого хода
- Контроль прямолинейности — проверка отсутствия деформаций винта
- Настройка опор — правильное распределение осевых и радиальных нагрузок
- Проверка плавности хода — отсутствие заеданий по всей длине винта
- Калибровка точности — измерение реальных перемещений
Обслуживание и смазка ШВП
Долговечность ШВП напрямую зависит от качества обслуживания:
- Смазка для ШВП и направляющих — использование качественных консистентных смазок или масел
- Регулярная очистка от стружки и загрязнений
- Контроль состояния защитных гофр и уплотнений
- Периодическая проверка люфтов и износа резьбы
- Мониторинг температуры и вибрации узлов
- Своевременная замена изношенных компонентов
Как выбрать ШВП для конкретного применения
При выборе винта ШВП с гайкой необходимо учитывать следующие факторы:
- Требуемая точность — выбор класса точности ШВП в соответствии с техническими требованиями
- Нагрузки — расчет динамической и статической грузоподъемности
- Скорость перемещения — влияет на выбор шага винта ШВП
- Длина хода — определяет размеры винта и тип опор
- Условия эксплуатации — температура, влажность, загрязненность
- Бюджет проекта — влияет на выбор производителя и класса точности
ШВП для координатных осей станков
Различные оси станков предъявляют специфические требования к ШВП:
- ШВП оси X — продольная подача стола, требует высокой жесткости и точности
- ШВП оси Y — поперечная подача, часто работает против силы тяжести
- ШВП оси Z — вертикальная подача шпинделя, критична система противовеса
- Дополнительные поворотные оси A, B, C для многокоординатной обработки
Купить ШВП для станка ЧПУ
Предлагаем полный ассортимент шарико-винтовых пар от ведущих мировых производителей. В наличии винты ШВП, гайки ШВП, подшипниковые опоры ШВП всех популярных серий. Швп купить у нас — получить качественную продукцию с гарантией и технической поддержкой. Консультации по подбору, расчету нагрузок и монтажу.
Получить консультацию по ШВППреимущества наших ШВП решений
- Широкий выбор производителей — от бюджетных до премиальных брендов
- Техническая поддержка специалистов по подбору оптимальных решений
- Складская программа популярных серий для быстрой поставки
- Возможность изготовления ШВП нестандартной длины
- Комплексные поставки: винт + гайка + опоры + смазка
- Гарантия на всю продукцию и послегарантийное обслуживание
- Конкурентные цены от прямых поставщиков
- Доставка по всей России и странам СНГ
Производство ШВП и изготовление на заказ
Современное производство ШВП требует высокоточного оборудования:
- Изготовление ШВП — токарно-фрезерные центры с ЧПУ для обработки винтов
- Шлифовальные станки для финишной обработки резьбы
- Термическая обработка для повышения твердости и износостойкости
- Контрольно-измерительное оборудование для проверки точности
- Сборочные участки для комплектации гаек с шариками
- Возможность изготовления нестандартных размеров под заказ
ШВП каталог и ценообразование
Цена ШВП зависит от множества факторов:
- Производитель и класс точности изделия
- Диаметр винта и сложность изготовления
- Длина винта и тип опор
- Объем партии и условия поставки
- Дополнительные опции: преднатяг, специальные покрытия
- Курс валют для импортной продукции
Типичные проблемы и их решения
Основные неисправности ШВП и методы их устранения:
- Увеличение люфтов — регулировка преднатяга или замена гайки
- Повышенный шум — проблемы со смазкой или износ шариков
- Неравномерность хода — загрязнения или деформация винта
- Потеря точности — износ резьбы или разбитые опоры
- Заедания — неправильная установка или перегрузка системы
Техническая поддержка и консультации
Для получения технической консультации по выбору оптимальных шарико-винтовых пар, расчета нагрузок и ресурса, а также для оформления заказа обращайтесь к нашим специалистам. Мы поможем подобрать винт ШВП с гайкой и подшипниковые опоры ШВП с учетом ваших технических требований, условий эксплуатации и бюджета проекта. Предоставляем полную техническую документацию и гарантийное обслуживание.
