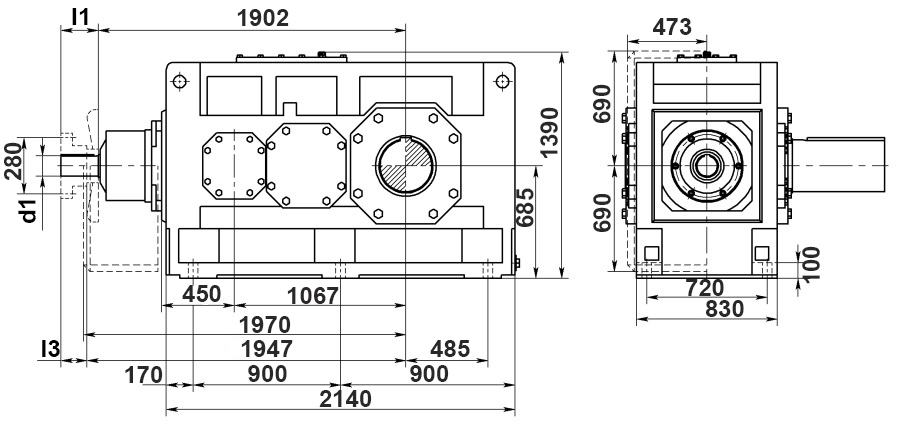

Цилиндро-конический редуктор B3.H21

Трехступенчатый индустриальный цилиндро-конический редуктор B3.H21 с валами, расположенными под прямым углом друг к другу. Привод развивает крутящий момент до 420 000 Н*м. Расчетная мощность электродвигателя — до 4200 кВт. Редуктор может комплектоваться сплошным или полым выходным валом со стяжной муфтой или эвольвентным шлицем.

Схема типового обозначения

B - 3 - S - H - 21 - 12,5 - A

• B - серия редуктора
• 3 - количество передаточных ступеней
• S - исполнение выходного вала (S - сплошной; H - полый; D - полый со стяжной муфтой; K - полый шлицевой)
• H - монтажное исполнение (H - горизонтальное; V - вертикальное)
• 21 - типоразмер
• 12,5 - передаточное отношение
• A - вариант сборки
