Шарико-винтовые передачи для осей станков с ЧПУ — это решения «винт + гайка» под конкретную задачу перемещения: вертикальный ход шпинделя, продольную подачу стола или поперечное движение суппорта. Раздел «ШВП оси» объединяет 34 позиции с диаметрами винтов от 12 до 80 мм и шагом резьбы 4–10 мм — от компактных пар для настольных гравировальных станков и 3D-принтеров до тяжёлых узлов обрабатывающих центров ИР500ПМФ4 и ИР800ПМФ4. Половина ассортимента подтверждена заводскими размерами штатных запасных частей.

34позиции в разделе
12–80 ммдиаметр винта
4–10 ммшаг резьбы
17моделей станков
C7…П3классы точности

ШВП для осей Z, X и Y: в чём разница

Каждая ось нагружает передачу по-своему, поэтому внутри раздела ШВП оси разведены по назначению — со своими типовыми диаметрами, шагом и определяющим требованием.

ОсьТиповые диаметрыШагОпределяющее требование
Вертикальная Z12–25 мм (до 80 мм на обрабатывающих центрах)4–5 ммудержание узла при обесточенном приводе, выборка зазора на реверсе

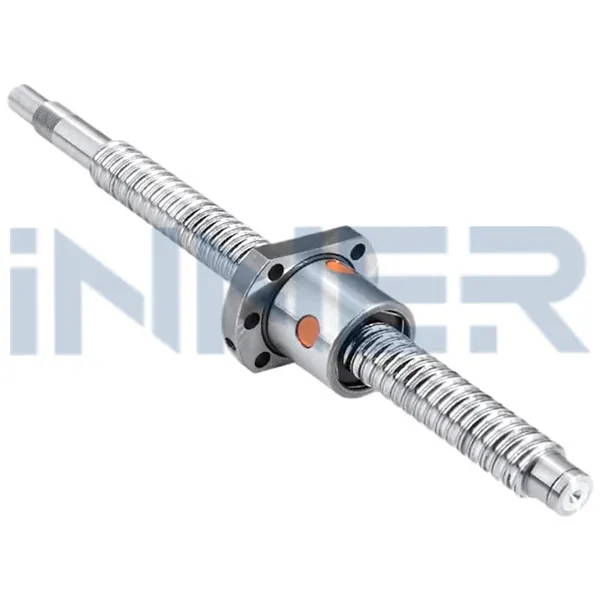

Продольная X20–63 мм10 ммзапас по частоте вращения на большой длине
Поперечная Y16–63 мм5–10 ммжёсткая фиксация со стороны привода и свобода теплового роста винта

Как выбрать винтовую пару для оси станка

  • Определите назначение и ход оси — они задают длину винта и компоновку опор.
  • Подберите диаметр и шаг под нагрузку и скорость подачи: тяжёлому узлу нужно сечение, быстрому — крупный шаг.
  • Выберите гайку: одинарная SFU закрывает общие задачи, двойная DFU с преднатягом нужна там, где недопустим люфт.
  • Назначьте класс точности: катаный C7 достаточен для дерева, пластика и раскроя, шлифованный C5/П3 — для чистовой металлообработки.
  • Согласуйте обработку концов винта под опоры BK/BF или FK/FF и посадку муфты привода.

Замена штатных пар отечественных станков

Для токарного и фрезерного парка советского выпуска выделены ШВП оси с заводскими обозначениями — например, 16К20Т1.154.000.000 или 6Р13Ф3-70.001 — и подтверждёнными габаритами. Их классы точности заданы по ОСТ2 Р31 (П1…П7); при подборе современного аналога ориентируются на приближённое соответствие П3 ≈ C5 по ISO 3408. Если обозначение утрачено, пара воспроизводится по чертежу или по обмеру демонтированного узла.

Чем винт качения лучше трапецеидального на подачах ЧПУ?

КПД шарико-винтовой пары достигает 90 %, у передачи скольжения он в разы ниже. Исчезает рывок при страгивании, снижается нагрев, а преднатянутая гайка убирает мёртвый ход — станок точнее отрабатывает смену направления.

Получится ли подобрать пару без чертежа?

Да, по демонтированному образцу: измеряются наружный диаметр, шаг по нескольким виткам, длины участков и диаметры шеек, после чего параметры согласуются перед изготовлением.

Что входит в комплект оси?

Винт с обработанными концами, гайка (при необходимости — с корпусом), фиксирующая и поддерживающая опоры, муфта для соединения с двигателем. Состав меняется под конкретный станок.
