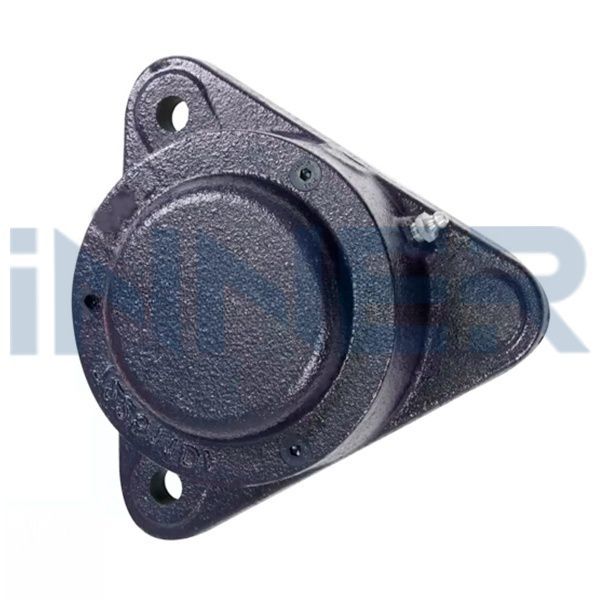

Фланцевый корпус подшипника от компании INNER представляет собой специализированное решение для создания надежных опор валов в промышленном оборудовании. Корпус подшипника купить от производителя INNER — это гарантия качества и долговечности для ваших механизмов. Фланцевые корпуса используются с различными типами подшипников в конструкции станков, машин и оборудования для выполнения сложных технологических процессов. Данные детали являются элементами сборных подшипниковых узлов и применяются для создания опоры вала на вертикальных поверхностях без необходимости горизонтальных креплений.

Конструкция и части фланцевых корпусов подшипников

Фланцевый разъемный корпус состоит из нескольких ключевых элементов, обеспечивающих надежную работу подшипникового узла:

Корпус под подшипник с фланцевым креплением для монтажа на вертикальные поверхности
Крышка корпуса подшипника — съемная верхняя часть для доступа к подшипнику
Посадочное место под подшипник в корпусе с точными размерными характеристиками
Система уплотнений для защиты от загрязнений и утечки смазки
Крепежные отверстия во фланце (2 или 4 отверстия в зависимости от модели)
Каналы для подачи смазки и отвода загрязнений
Опоры и ребра жесткости для восприятия нагрузок

Особенности фланцевых корпусов INNER

Типы корпусов подшипников INNER разработаны специально для применений, где ось подшипника размещается под прямым углом к монтажной плоскости, обеспечивая жесткое и надежное соединение.

Преимущества фланцевых корпусов производства INNER:

Разъемная конструкция для удобства монтажа и обслуживания подшипников
Герметичное соединение между крышкой и основанием корпуса
Различные материалы изготовления: чугун, сталь, корпус подшипника алюминиевый
Стандартизованные размеры в соответствии с ГОСТ, ISO и DIN
Возможность установки различных типов подшипников качения и скольжения
Компенсация несоосности вала благодаря самоустанавливающимся подшипникам
Надежная защита от внешних воздействий и агрессивных сред
Простота установки на крепежную поверхность

Подшипники для фланцевых корпусов

В фланцевые корпуса INNER устанавливаются различные типы подшипников:

Подшипники качения — шариковые и роликовые для стандартных применений
Самоустанавливающиеся шариковые двухрядные подшипники для компенсации перекосов
Роликовые сферические подшипники для высоких нагрузок
Тороидальные подшипники с бочкообразными роликами
Подшипники скольжения для тяжелонагруженных применений
Подшипник в сборе с корпусом — готовые к установке узлы
Специальные подшипники с закрепительными втулками

Модель	Диаметр подшипника (мм)	Размеры фланца (мм)	Тип крепления
FNL 508	35-40	165×165	4 отверстия
FNL 510	45-50	180×180	4 отверстия
FNL 516	70-80	250×250	4 отверстия
FNL 522	95-100	310×310	4 отверстия
FNL 524	110-120	340×340	4 отверстия

Применение фланцевых корпусов подшипников

Фланцевые корпуса подшипников INNER находят широкое применение в различных отраслях:

Механические трансмиссии крупногабаритного стационарного производственного оборудования
Корпус подшипника генератора и электродвигателей большой мощности
Корпуса подшипников насоса — центробежные и осевые насосные установки
Корпус подшипника вентилятора промышленных систем вентиляции
Металлургическое оборудование — прокатные станы, литейные машины
Горнодобывающая техника — дробилки, грохоты, конвейеры
Химическая промышленность — реакторы, смесители, центрифуги
Целлюлозно-бумажная промышленность — барабаны, валки
Энергетическое оборудование — турбины, генераторы
Транспортное машиностроение — редукторы локомотивов

Посадка подшипника в корпус и монтаж

Технические требования к установке

Правильная посадка подшипника в корпус критически важна для обеспечения долговечности:

Посадочное место под подшипник в корпусе должно соответствовать требованиям ГОСТ
Контроль допусков и шероховатости посадочных поверхностей
Правильная ориентация подшипника относительно направления нагрузок
Обеспечение соосности между валом и посадочным местом
Использование специального инструмента для запрессовки

Процесс установки фланцевого корпуса

Монтаж фланцевого корпуса включает следующие этапы:

Подготовка и выверка монтажной поверхности фланца
Крепление корпуса к фланцу с контролем момента затяжки
Установка подшипника с валом в посадочное место
Закрытие крышки корпуса подшипника с проверкой герметичности
Заправка смазочными материалами согласно спецификации
Проверка свободного вращения и отсутствия заеданий

Материалы и типы фланцевых корпусов

INNER производит фланцевые корпуса из различных материалов в зависимости от условий эксплуатации:

Чугунные корпуса с пластичным графитом — стандартное исполнение для большинства применений
Стальные корпуса — для высоких нагрузок и агрессивных сред
Корпус подшипника алюминиевый — облегченные варианты для специальной техники
Корпуса из нержавеющей стали — для пищевой и химической промышленности
Композитные материалы — для специальных условий эксплуатации

По конструктивным особенностям различают:

Корпуса "глухого" типа — с закрытым торцом
Корпуса с торцевой крышкой — для дополнительной защиты
"Сквозные" корпуса — с выходящим наружу валом
Корпуса с двумя крепежными отверстиями — компактное исполнение
Корпуса с четырьмя отверстиями — для повышенных нагрузок

Эксплуатационные преимущества фланцевых корпусов

Фланцевые корпуса подшипников INNER обладают следующими достоинствами:

Герметичное соединение предотвращает утечку смазки и попадание загрязнений
Функционирование в широком диапазоне температур от -40°C до +120°C
Работа подшипников при экстремальной эксплуатации в агрессивных и пыльных средах
Способность выдерживать повышенные динамические и статические нагрузки
Устойчивость к вибрации и снижение уровня шума
Простота в установке, обслуживании и ремонте
Высокая надежность и длительный срок службы
Возможность быстрой замены подшипника без демонтажа вала

Обслуживание и ремонт фланцевых корпусов

Для обеспечения долговечной работы фланцевых корпусов необходимо:

Регулярная проверка состояния уплотнений и смазки
Контроль момента затяжки крепежных элементов фланца
Периодическая замена смазочных материалов
Мониторинг температуры и вибрации подшипниковых узлов
Своевременное устранение утечек и восстановление герметичности

При необходимости INNER предоставляет услуги по:

Восстановлению изношенных посадочных мест
Замене уплотнительных элементов
Ремонту поврежденных фланцевых поверхностей
Модернизации существующих конструкций

Купить фланцевые корпуса подшипников INNER

Предлагаем полный ассортимент фланцевых корпусов подшипников производства INNER. В наличии стандартные и специальные исполнения для различных промышленных применений. Обеспечиваем качественную продукцию, техническую поддержку и быструю доставку по всей России. Изготавливаем корпуса нестандартных размеров по чертежам заказчика.

Заказать фланцевые корпуса

Преимущества фланцевых корпусов INNER

Собственное производство с полным циклом изготовления
Современное оборудование для обработки и контроля качества
Соответствие российским и международным стандартам
Возможность изготовления по индивидуальным техническим требованиям
Конкурентоспособные цены от производителя
Техническая поддержка на всех этапах сотрудничества
Складская программа популярных типоразмеров
Гарантия качества и сервисное обслуживание
Быстрая доставка и гибкие условия поставки

Специальные решения и модификации

INNER разрабатывает специальные модификации фланцевых корпусов:

Корпуса с дополнительным охлаждением для высокотемпературных применений
Взрывозащищенные исполнения для нефтегазовой отрасли
Корпуса с вибродемпфированием для снижения шума
Коррозионностойкие варианты для морских применений
Легкие конструкции для мобильного оборудования
Усиленные корпуса для экстремальных нагрузок

Контроль качества и испытания

Каждый фланцевый корпус INNER проходит комплексный контроль качества:

Входной контроль материалов и заготовок
Операционный контроль на всех этапах обработки
Размерный контроль на координатно-измерительных машинах
Испытания на герметичность и прочность
Проверка соответствия техническим условиям
Стендовые испытания в условиях, близких к эксплуатационным

Техническая поддержка и консультации

Для получения подробной консультации по выбору фланцевых корпусов подшипников, технических характеристик и условий поставки обращайтесь к специалистам INNER. Мы поможем подобрать оптимальное решение с учетом ваших технических требований, условий эксплуатации и бюджета проекта. Предоставляем полную техническую документацию, чертежи и сертификаты качества.
