Ходовые винты станков
Ходовые Винты Станков: Детальный Обзор
Введение
Ходовые винты являются ключевыми элементами в конструкции различных станков, обеспечивая точное и контролируемое перемещение узлов. Они превращают вращательное движение в поступательное, что критически важно для выполнения таких операций, как точение, фрезерование, и нарезание резьбы. Эта статья подробно рассматривает различные типы ходовых винтов, их функции, особенности конструкции и методы защиты.
Ходовой Винт Токарного Станка
Ходовой винт в токарном станке является основным элементом для подачи инструмента или детали во время токарной обработки. Он обеспечивает линейное перемещение суппорта вдоль оси станка.
Особенности
- Материал: Обычно изготавливаются из высокопрочной стали для обеспечения долговечности и точности.
- Профиль резьбы: Чаще всего используется трапецеидальная или прямоугольная резьба для уменьшения трения и обеспечения плавности движения.
- Точность: Высокая точность изготовления винта критически важна для получения точных размеров и форм деталей.
Пример: Ходовой винт токарного станка с трапецеидальной резьбой для подачи суппорта.
Ходовой Винт Токарно-Винторезного Станка
В токарно-винторезных станках ходовой винт выполняет две основные функции: перемещение суппорта и нарезание резьбы. Для этого используется специальный механизм.
Особенности
- Функциональность: Используется как для подачи, так и для нарезания резьбы с определенным шагом.
- Переключения: С помощью коробки скоростей и передач выбирается шаг резьбы или скорость подачи.
- Соединение: Имеет соединение с ходовым валиком через маточную гайку или винтовую пару.
Пример работы ходового винта при нарезании резьбы:
Допустим, необходимо нарезать резьбу с шагом 2 мм. В этом случае механизм станка выбирает соответствующую передачу, которая обеспечивает перемещение суппорта на 2 мм за один оборот винта.
Защита Ходового Винта Токарного Станка
Защита ходового винта необходима для предотвращения загрязнения, повреждения и преждевременного износа. Она обеспечивает долговечность и точность работы станка.
Типы Защиты
- Телескопические кожухи: Защищают винт от стружки и грязи при перемещении суппорта.
- Гофрированные чехлы: Гибкая защита, позволяющая перемещаться винту без ограничений.
- Смазка: Регулярная смазка уменьшает трение и износ, продлевая срок службы.

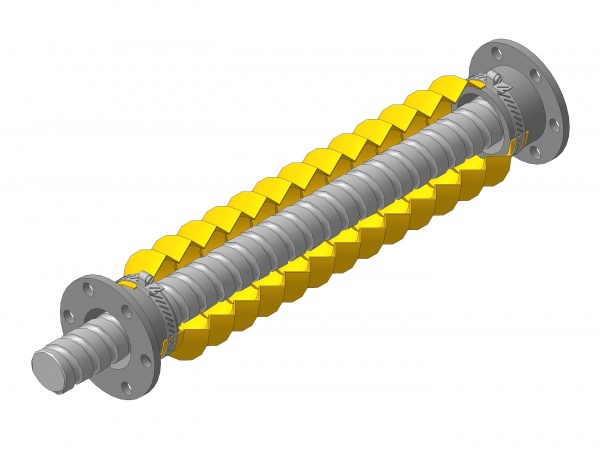

Изображение: Пример защитного чехла для ходового винта.
Ходовой Винт Фрезерного Станка
В фрезерных станках ходовые винты используются для перемещения стола и шпиндельной бабки, обеспечивая точность и плавность хода.
Особенности
- Направление перемещения: Обеспечивает перемещение по осям X, Y и Z.
- Точность: Высокая точность необходима для фрезерования сложных форм.
- Шариковые винты: Часто используются для уменьшения трения и увеличения КПД передачи.
Расчет скорости перемещения стола фрезерного станка
Допустим, у нас есть ходовой винт с шагом 5 мм, и он вращается со скоростью 200 об/мин.
Скорость перемещения стола = шаг винта * скорость вращения
Скорость перемещения стола = 5 мм/оборот * 200 об/мин = 1000 мм/мин = 1 м/мин

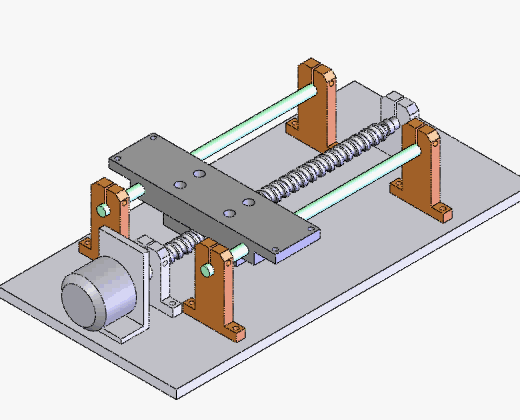

Изображение: Ходовой винт фрезерного станка для перемещения стола по оси.
Заключение
Ходовые винты – это неотъемлемая часть станков, от которых зависит точность и качество обработки. Понимание их функций, особенностей конструкции, методов защиты и правильной эксплуатации обеспечивает долговечность и высокую производительность оборудования. Выбор правильного типа винта и обеспечение его защиты – ключевые факторы для успеха в металлообработке.
Трапецеидальные Винты и Гайки: Подробный Обзор
Трапецеидальные винты и гайки являются важными элементами в станкостроении и других областях, где требуется точное и надежное преобразование вращательного движения в поступательное. Их особенная форма резьбы обеспечивает высокую эффективность и долговечность при передаче больших нагрузок.
Особенности трапецеидальной резьбы
- Форма резьбы: Трапецеидальная форма резьбы (часто обозначаемая как Tr) имеет угол профиля 30 градусов, что обеспечивает более плавное и эффективное перемещение по сравнению с прямоугольной резьбой.
- Преимущества:
- Большая несущая способность: Способность выдерживать значительные осевые нагрузки, что делает их идеальными для тяжелых условий эксплуатации.
- Низкое трение: Трапецеидальная форма резьбы снижает трение по сравнению с прямоугольной, уменьшая износ и повышая КПД.
- Самоторможение: При определенных углах подъема резьбы, трапецеидальные винты могут обеспечивать самоторможение, предотвращая обратное вращение под нагрузкой.
Материалы изготовления
Выбор материала для трапецеидальных винтов и гаек зависит от условий эксплуатации и требований к точности и долговечности:
- Винты: Обычно изготавливаются из легированной или нержавеющей стали для обеспечения прочности, износостойкости и коррозионной стойкости.
- Гайки: Изготавливаются из бронзы, латуни, чугуна или специального полимера (например, капролона). Бронза и латунь часто выбираются из-за хороших антифрикционных свойств.
Изображение: Пример трапецеидального винта и гайки.
Гайка ходового винта
Гайка ходового винта является важной частью системы передачи и должна обеспечивать:
- Точность: Плавное и точное перемещение без люфтов и заеданий.
- Надежность: Должна выдерживать рабочие нагрузки и обеспечивать долговечность системы.
- Совместимость: Изготавливается в соответствии с параметрами конкретного винта, чтобы обеспечить плавное и точное взаимодействие.
Пример расчета нагрузки на трапецеидальный винт:
Пусть имеется трапецеидальный винт с диаметром резьбы 20 мм и шагом 4 мм, к которому прикладывается осевая сила 5000 Н.
Расчетная осевая нагрузка = 5000 Н
Для выбора материала и расчета размеров винта необходимо учитывать также допустимое напряжение материала и коэффициент безопасности.
Применение
Трапецеидальные винты и гайки находят широкое применение в различных областях:
- Станкостроение: Используются в токарных, фрезерных, шлифовальных станках для перемещения суппортов, столов и шпиндельных бабок.
- Подъемные механизмы: Применяются в подъемниках, домкратах, винтовых прессах, где требуется точное и мощное усилие.
- Робототехника: Используются для обеспечения точного линейного перемещения механизмов.
- Другие отрасли: Используются в различного рода направляющих, зажимных и регулировочных устройствах.
Уход и обслуживание
Правильное обслуживание трапецеидальных винтов и гаек критически важно для обеспечения их долговечности:
- Смазка: Регулярная смазка специальными смазочными материалами для уменьшения трения и износа.
- Чистка: Периодическая очистка от грязи, стружки и абразивных материалов.
- Проверка: Проверка на износ и повреждения с последующей заменой при необходимости.
Расчет момента силы для трапецеидального винта
Пусть осевая нагрузка на винт (F) = 5000 Н, шаг винта (p) = 4 мм, диаметр резьбы (d) = 20 мм и коэффициент трения (μ) = 0.1.
Момент силы (M) = F * (p / 2π + μ * (d / 2))
Момент силы (M) ≈ 5000 * (4 / (2 * 3.14) + 0.1 * (20 / 2)) ≈ 5000 * (0.637 + 1) ≈ 8185 Н*мм или 8.185 Н*м
Этот расчет показывает примерный момент силы, необходимый для преодоления трения и перемещения нагрузки.
Заключение
Трапецеидальные винты и гайки являются надежным и эффективным решением для передачи движения в различных механизмах и станках. Правильный выбор материала, уход и обслуживание гарантируют их долговечность и высокую точность работы.
