Оси Станков с ЧПУ: Токарные, Фрезерные и Многоосные
Станки с ЧПУ (численным программным управлением) используют систему координат для точного позиционирования инструмента относительно заготовки. Количество осей определяет возможности станка по обработке сложных геометрических форм. Рассмотрим основные типы осей и их применение в токарных и фрезерных станках.
Основные Оси (X, Y, Z)

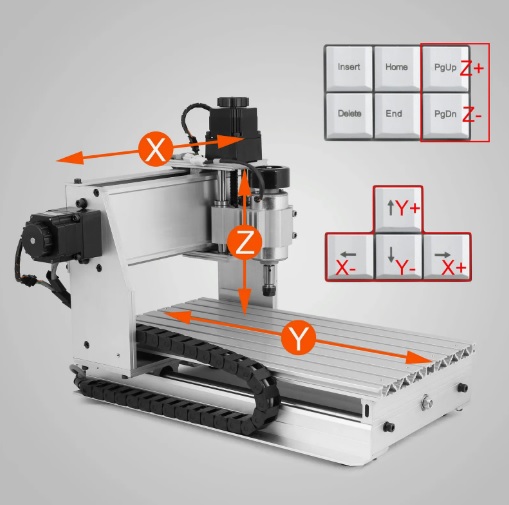

Стандартный набор осей включает три основные линейные оси: X, Y и Z. Их направление зависит от конструкции станка, но общепринятая система координат показана на рисунке:
Обычно:
- Ось X – горизонтальное перемещение, перпендикулярно оси Z.
- Ось Y – горизонтальное перемещение, перпендикулярно осям X и Z.
- Ось Z – вертикальное перемещение, перпендикулярно осям X и Y.
Оси Токарного Станка с ЧПУ
В токарных станках с ЧПУ основными осями являются:
| Ось | Описание | Направление движения |
|---|---|---|
| X | Поперечное перемещение резца | Перпендикулярно оси вращения заготовки |
| Z | Продольное перемещение резца | Вдоль оси вращения заготовки |
| C | Вращение заготовки | Вращение вокруг оси Z |
Более сложные токарные станки могут иметь дополнительные оси, например, для управления суппортом или дополнительными инструментами.
Оси Фрезерного Станка с ЧПУ
В фрезерных станках с ЧПУ используются три основные оси X, Y и Z для перемещения инструмента относительно заготовки. Дополнительные оси расширяют возможности фрезерных станков:
| Ось | Описание | Направление движения |
|---|---|---|
| X | Горизонтальное перемещение стола или инструмента | Вдоль одной из горизонтальных плоскостей |
| Y | Горизонтальное перемещение стола или инструмента, перпендикулярное оси X | Вдоль другой горизонтальной плоскости |
| Z | Вертикальное перемещение стола или инструмента | Вдоль вертикальной оси |
| A, B, C | Поворотные оси | Вращение вокруг осей X, Y, Z соответственно |
Ось Z Станка с ЧПУ
Ось Z, как правило, отвечает за вертикальное перемещение. В токарных станках она определяет глубину обработки, а во фрезерных — высоту инструмента над заготовкой. Точность перемещения по оси Z критически важна для точности размеров и качества обработанной поверхности.
Станок ЧПУ с Поворотной Осью
Поворотные оси (A, B, C) позволяют обрабатывать заготовки с нестандартными формами и углами наклона. Например, ось A обеспечивает вращение вокруг оси X, что позволяет обрабатывать детали под различными углами.
ЧПУ Станок с 4 Осями
Четырехосевые станки обычно имеют три линейные оси (X, Y, Z) и одну поворотную ось (A или B). Они позволяют обрабатывать более сложные детали, чем трехкоординатные станки, но требуют более сложного программирования.
Пример: Обработка криволинейной поверхности с помощью 4-осевого фрезерного станка. Три линейные оси обеспечивают перемещение инструмента, а поворотная ось позволяет изменять угол наклона инструмента для обработки сложной кривой.
Важно: Конкретная реализация осей и их обозначение может варьироваться в зависимости от производителя и модели станка. Для получения подробной информации о системе координат и осях конкретного станка, всегда следует обращаться к его технической документации.
Расширенные Возможности Многоосных Станков с ЧПУ
Многоосные станки с ЧПУ выходят за рамки традиционных трех-осевых систем (X, Y, Z), предлагая значительно расширенные возможности обработки. Дополнительные оси, включая поворотные и линейные, позволяют создавать сложные геометрические формы и оптимизировать производственные процессы. В этой статье мы рассмотрим преимущества и особенности многоосных станков, сосредоточившись на 4-х и 5-осевой обработке.
Преимущества Многоосной Обработки
Переход на многоосную обработку открывает ряд преимуществ:
- Уменьшение количества установок: Сложные детали, которые раньше требовали нескольких установок для обработки разных поверхностей, теперь могут обрабатываться за один цикл.
- Повышение точности: Многоосная обработка позволяет обрабатывать сложные поверхности с большей точностью и повторяемостью.
- Сокращение времени обработки: Уменьшение количества установок и оптимизация траектории инструмента значительно сокращают общее время обработки.
- Улучшение качества поверхности: Возможность обработки под оптимальными углами обеспечивает лучшее качество поверхности.
- Обработка сложных форм: Многоосные станки позволяют обрабатывать детали с труднодоступными участками и сложными криволинейными поверхностями.
4-осевая Обработка
В 4-осевой обработке используются три линейные оси (X, Y, Z) и одна поворотная ось (чаще всего A или B). Поворотная ось позволяет обрабатывать заготовку под различными углами, что особенно полезно при обработке криволинейных поверхностей. Это значительно упрощает изготовление деталей сложной формы.
Пример: Обработка лопасти турбины. Поворотная ось A позволяет точно обрабатывать сложный профиль лопасти за один проход.
5-осевая Обработка
5-осевая обработка (X, Y, Z, A, B или X, Y, Z, A, C) предоставляет еще большие возможности. Две поворотные оси обеспечивают полную свободу в ориентации инструмента относительно заготовки. Это позволяет обрабатывать очень сложные детали, минимизируя количество перенастроек и повышая точность и качество обработки.
Пример: Изготовление пресс-форм. 5-осевая обработка позволяет создавать сложные поверхности пресс-форм с высокой точностью, что критически важно для качественного литья.
Выбор между 4-х и 5-осевой обработкой
Выбор между 4-х и 5-осевой обработкой зависит от сложности детали и требований к качеству. 4-осевая обработка эффективна для относительно простых криволинейных поверхностей, а 5-осевая необходима для очень сложных форм, требующих высокой точности и качества поверхности.
Сложности многоосной обработки
Несмотря на преимущества, многоосная обработка имеет свои сложности:
- Более сложное программирование: Требуются специализированные программные продукты и навыки программирования.
- Более высокая стоимость оборудования: Многоосные станки стоят дороже, чем трехкоординатные.
- Повышенные требования к жесткости станка: Дополнительные оси увеличивают нагрузку на станок, поэтому требуется более жесткая конструкция.
В заключение, многоосная обработка предлагает значительные преимущества в производительности, точности и качестве обработки сложных деталей. Однако, перед выбором многоосевого станка необходимо тщательно оценить затраты и сложность программирования.
Применение Шарико-винтовых Пар и Рельс с Каретками в Станках с ЧПУ
Точность и надежность работы станков с ЧПУ во многом зависят от качества и типа используемых механизмов перемещения. Шарико-винтовые пары (ШВП) и рельсы с каретками являются одними из наиболее распространенных и эффективных решений для обеспечения точного и плавного перемещения рабочих органов станка.
Шарико-винтовые пары (ШВП)
ШВП представляют собой механизм преобразования вращательного движения в поступательное. Они состоят из винта с винтовой нарезкой и гайки, внутри которой циркулируют шарики. Шарики обеспечивают низкое трение и высокую эффективность передачи движения. Основные преимущества ШВП в станках с ЧПУ:
- Высокая точность позиционирования: Обеспечивают высокую точность перемещения с минимальным люфтом.
- Высокая эффективность: Низкое трение шариков приводит к высокой эффективности преобразования энергии.
- Плавность хода: Обеспечивают плавное и бесшумное перемещение.
- Долговечность: При правильной эксплуатации ШВП обладают высокой долговечностью.
- Компактность: Относительно компактные размеры позволяют их использовать в различных конструкциях станков.
Рельсы с каретками
Рельсы с каретками используются для обеспечения линейного перемещения рабочих органов станка. Каретка перемещается по направляющим рельсам с помощью роликов или шариков. Преимущества использования рельс с каретками:
- Высокая жесткость: Обеспечивают высокую жесткость системы, что важно для точности обработки.
- Низкое трение: Низкое трение между кареткой и рельсом обеспечивает плавность хода и высокую эффективность.
- Высокая скорость перемещения: Позволяют осуществлять перемещение с высокими скоростями.
- Большие перемещения: Подходят для систем с большими ходами.
- Простота монтажа и обслуживания: Относительно просты в монтаже и обслуживании.
Взаимодействие ШВП и Рельс с Каретками в Станках с ЧПУ
В большинстве современных станков с ЧПУ ШВП и рельсы с каретками используются совместно. ШВП обеспечивают точное позиционирование, а рельсы с каретками – плавное и быстрое перемещение на больших расстояниях. Такое сочетание позволяет достичь высокой точности, производительности и долговечности станка.
Например, на фрезерном станке ШВП могут использоваться для перемещения инструмента по осям X, Y и Z, обеспечивая высокую точность позиционирования, а рельсы с каретками могут применяться для перемещения тяжелого рабочего стола, обеспечивая плавное движение на больших расстояниях.
Выбор компонентов
Выбор конкретных ШВП и рельс с каретками зависит от многих факторов, таких как:
- Требуемая точность позиционирования.
- Необходимая скорость перемещения.
- Длина хода.
- Нагрузка на механизм.
- Стоимость.
Правильный выбор этих компонентов критически важен для обеспечения высокой производительности, точности и долговечности станка с ЧПУ.
