Сравнительный анализ типов кареток для рельсовых направляющих: фланцевые vs. узкие в различных применениях
Практический обзор для выбора оптимального типа
Линейные направляющие и каретки являются ключевыми компонентами в современном машиностроении, автоматизации производства, станкостроении и многих других отраслях. Они обеспечивают прецизионное линейное перемещение с минимальным трением, высокой жесткостью и длительным сроком службы. Среди множества типов линейных направляющих особую популярность приобрели рельсовые системы с каретками качения благодаря своим превосходным техническим характеристикам.
При проектировании оборудования с линейными перемещениями инженеры сталкиваются с необходимостью выбора между различными типами кареток, и этот выбор часто сводится к двум основным вариантам: фланцевым и узким кареткам. Каждый тип имеет свои преимущества, ограничения и оптимальные области применения.
В данной статье мы проведем детальный сравнительный анализ фланцевых и узких кареток для рельсовых направляющих, основываясь на технических данных ведущих производителей (THK, BOSCH REXROTH, HIWIN), инженерных расчетах и практическом опыте применения в различных отраслях. Цель — предоставить специалистам структурированную информацию для принятия обоснованных решений при выборе оптимального типа кареток для конкретных задач.
Прежде чем приступить к сравнительному анализу, необходимо четко определить конструктивные особенности и основные характеристики рассматриваемых типов кареток.
Фланцевые каретки характеризуются наличием выступающих боковых частей (фланцев), которые используются для крепления к несущей конструкции. Монтажные отверстия располагаются на горизонтальной плоскости каретки.

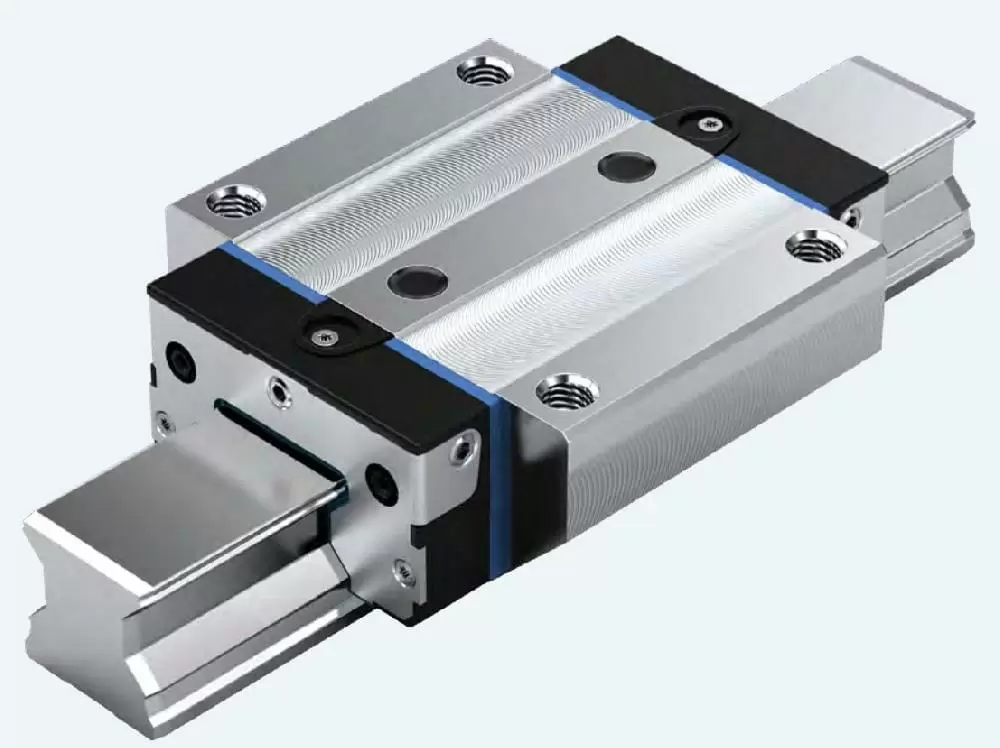

Рис. 1. Типичная конструкция фланцевой каретки (источник: THK)
Узкие каретки имеют более компактную конструкцию без боковых фланцев. Монтажные отверстия располагаются на верхней поверхности каретки и ориентированы вертикально.

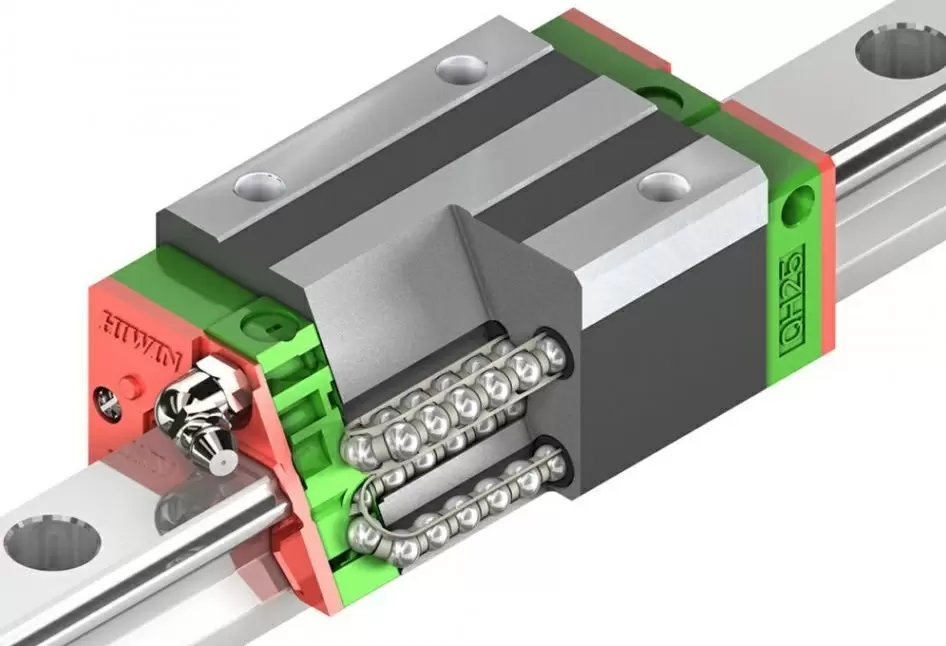

Рис. 2. Рис. 2. Типичная конструкция узкой каретки (источник: HIWIN)
Важно отметить, что оба типа кареток доступны в различных размерных сериях и классах точности, что позволяет подобрать оптимальное решение для конкретной задачи. Кроме того, производители предлагают различные материалы тел качения (стальные шарики или ролики), типы уплотнений и системы смазки, что еще больше расширяет возможности выбора.
Конструктивные различия между фланцевыми и узкими каретками существенно влияют на их эксплуатационные характеристики и области применения.
Фланцевые каретки, благодаря своей конструкции с широким основанием, обеспечивают более высокую устойчивость к опрокидывающим моментам, что делает их предпочтительными для применений с консольными нагрузками. Узкие каретки, с другой стороны, оптимальны для систем с жесткими пространственными ограничениями или при необходимости минимизации общей массы подвижной части.
Способность выдерживать различные типы нагрузок является одним из ключевых параметров при выборе типа каретки. Рассмотрим сравнительные нагрузочные характеристики на примере аналогичных моделей размера 25 мм от компании THK.
Пример: Каретки THK HSR25 (фланцевая) и HSR25R (узкая)
Как видно из приведенных данных, фланцевые каретки обычно имеют более высокие показатели грузоподъемности (примерно на 15-20%) и значительно лучшую устойчивость к моментным нагрузкам (на 30-35%) при сравнении аналогичных моделей по размеру направляющей.
Распределение нагрузки между телами качения также имеет свои особенности для каждого типа кареток. При воздействии опрокидывающих моментов фланцевые каретки обеспечивают более равномерное распределение нагрузки, что способствует увеличению срока службы и повышению надежности системы в целом.
Важно отметить, что для конкретных моделей и производителей соотношение характеристик может отличаться от приведенного примера. Всегда рекомендуется обращаться к техническим каталогам производителя для получения точных данных. Среди других известных производителей качественных линейных направляющих стоит упомянуть INA, Schneeberger и SKF.
Точность линейного перемещения зависит от множества факторов, включая класс точности изготовления, жесткость системы, способ монтажа и условия эксплуатации. Оба типа кареток доступны в различных классах точности, однако имеются некоторые характерные различия.
Благодаря большей жесткости и лучшей устойчивости к деформациям, фланцевые каретки обычно обеспечивают более стабильную точность перемещения при работе с высокими нагрузками или в условиях вибрации. Однако при небольших нагрузках и правильном монтаже узкие каретки могут обеспечивать такую же точность позиционирования, особенно в высокоточных классах исполнения.
В одном из проектов по модернизации станка для лазерной резки были протестированы оба типа кареток для портала размером 3000×1500 мм. При использовании фланцевых кареток HIWIN HGW25CC (класс H) была достигнута повторяемость позиционирования ±0.01 мм по всей рабочей области. При переходе на узкие каретки HGR25R (того же класса точности) повторяемость составила ±0.015 мм в центре рабочей зоны, но ухудшалась до ±0.025 мм на краях рабочей области из-за возникающих деформаций. Это демонстрирует практическое преимущество фланцевых кареток в приложениях, требующих высокой точности по всей зоне перемещения.
При выборе типа каретки важно учитывать не только технические характеристики, но и экономические факторы, включая стоимость приобретения, монтажа и обслуживания на протяжении всего жизненного цикла.
При анализе совокупной стоимости владения (TCO) необходимо учитывать не только начальные затраты, но и эксплуатационные расходы. Фланцевые каретки, несмотря на более высокую начальную стоимость, часто оказываются более экономичными в долгосрочной перспективе благодаря большему ресурсу и лучшей защите от загрязнений.
Рассмотрим пример расчета TCO для системы с 4 каретками на срок эксплуатации 5 лет:
где:
Пример расчета для станка с ЧПУ:
В данном примере, несмотря на более высокую начальную стоимость, фланцевые каретки обеспечивают экономию около 260 € (7.6%) за 5 лет эксплуатации благодаря меньшим затратам на обслуживание и более высокой надежности.
Правильный выбор типа каретки требует технических расчетов, учитывающих характер и величину нагрузок, требуемую долговечность и условия эксплуатации. Рассмотрим основные расчетные методики, используемые при проектировании линейных систем.
Эквивалентная нагрузка на каретку рассчитывается с учетом внешних сил и моментов:
Важно: Для фланцевых и узких кареток значения l₁, l₂, l₃ различаются, что необходимо учитывать при расчетах. Обычно эти значения приводятся в каталогах производителей.
Для фланцевых кареток THK HSR25:
Для узких кареток THK HSR25R:
Номинальный срок службы линейной направляющей рассчитывается по формуле:
Для перевода в часы работы используется формула:
Пример расчета:
Рассмотрим систему с эквивалентной нагрузкой P = 5000 Н, длиной хода s = 0.8 м и частотой n = 20 циклов/мин.
Для фланцевой каретки HSR25 (C = 19900 Н):
Для узкой каретки HSR25R (C = 17100 Н):
Как видно из расчета, при одинаковой нагрузке фланцевая каретка обеспечивает на 58% больший срок службы.
Для обеспечения безопасной работы системы необходимо проверить коэффициент статической безопасности:
Рекомендуемые значения fs:
Для более объективного анализа рассмотрим и сравним характеристики аналогичных моделей фланцевых и узких кареток от ведущих мировых производителей: THK, BOSCH REXROTH и HIWIN.
Японская компания THK является одним из пионеров и лидеров в производстве линейных направляющих. Ее продукция серии HSR является эталоном качества и надежности на рынке.
THK предлагает инновационные решения, такие как системы с сепараторами шариков (Caged Ball), которые значительно снижают шум, вибрацию и износ, увеличивая срок службы направляющих. Подробные технические характеристики можно найти в каталоге THK.
Немецкий концерн BOSCH REXROTH известен своими высокоточными и надежными решениями для промышленной автоматизации. Линейные направляющие серии R предлагают превосходные характеристики и длительный срок службы.
BOSCH REXROTH делает акцент на высокой точности позиционирования и плавности хода своих направляющих. Специальная технология FNS (Free-N-Smart) предотвращает контакт между шариками, снижая трение и шум. Полный ассортимент продукции доступен в каталоге BOSCH REXROTH.
Тайваньская компания HIWIN является одним из крупнейших производителей линейных направляющих в мире. Продукция серии HG отличается хорошим соотношением цены и качества.
HIWIN предлагает широкий выбор модификаций своих линейных направляющих, включая версии с защитой от коррозии, высокотемпературные исполнения и варианты с усиленными уплотнениями для работы в загрязненной среде. Более подробную информацию можно найти в каталоге продукции HIWIN.
На основе технических характеристик и особенностей каждого типа кареток можно определить оптимальные области их применения. Рассмотрим наиболее распространенные сценарии использования и рекомендации по выбору типа каретки.
Фланцевые каретки оптимальны для:
Узкие каретки предпочтительны для:
На основе проведенного анализа можно сформулировать пошаговую методику выбора оптимального типа каретки для конкретного применения.
Определите все действующие силы и моменты, рассчитайте эквивалентную нагрузку. При высоких нагрузках (более 70% от максимальной грузоподъемности) или требуемом длительном сроке службы рекомендуется выбрать фланцевый тип.
Проанализируйте доступное монтажное пространство. При жестких ограничениях по ширине конструкции предпочтительны узкие каретки.
Для систем с высокими требованиями к точности (менее 10 мкм) в условиях переменных нагрузок рекомендуются фланцевые каретки. При постоянных нагрузках могут подойти и узкие каретки соответствующего класса точности.
Оцените требуемые ускорения и частоту реверсирования. Для систем с высокими ускорениями и низкой инерцией предпочтительнее узкие каретки.
Рассмотрите условия эксплуатации (пыль, влажность, температура). В тяжелых условиях фланцевые каретки обычно обеспечивают лучшую защиту благодаря более эффективным уплотнениям и большей поверхности контакта с телами качения.
Оцените не только начальные затраты, но и стоимость эксплуатации на протяжении всего жизненного цикла системы. Фланцевые каретки обычно дороже при покупке, но могут быть экономичнее в долгосрочной перспективе.
Оцените доступность для обслуживания и сложность монтажных работ. Фланцевые каретки, как правило, проще в монтаже, но могут требовать больше пространства для обслуживания.
Рассмотрим задачу выбора типа каретки для портальной системы лазерной резки с следующими параметрами:
Шаг 1: Расчет нагрузок
При ускорении 10 м/с² инерциальная нагрузка составит F = m × a = 35 × 10 = 350 Н
С учетом моментной нагрузки из-за вылета головки, эквивалентная нагрузка составит примерно P = 1200 Н
Шаг 2: Расчет требуемого срока службы
За 7 лет при 16-часовом режиме работы 250 дней в году: 7 × 250 × 16 = 28000 часов
Шаг 3: Оценка вариантов
Вывод: Несмотря на более высокую начальную стоимость, фланцевые каретки обеспечивают лучшие технические характеристики и более низкую совокупную стоимость владения для данного приложения. Рекомендуется выбрать фланцевый тип кареток.
Проведенный сравнительный анализ фланцевых и узких кареток для рельсовых направляющих позволяет сделать следующие основные выводы:
При выборе между фланцевыми и узкими каретками рекомендуется применять комплексный подход, включающий технические расчеты, анализ конструктивных особенностей оборудования и оценку экономических аспектов на протяжении всего жизненного цикла системы.
Современные тенденции в развитии рельсовых направляющих включают:
Отказ от ответственности: Данная статья носит исключительно ознакомительный характер и предназначена для специалистов в области проектирования линейных систем перемещения. Представленная информация основана на технических данных производителей и практическом опыте, но может не учитывать все особенности конкретных приложений. При проектировании реальных систем рекомендуется обращаться к официальным техническим каталогам производителей и консультироваться с их техническими специалистами.
