Уровни вибрации подшипников: Нормы, Допуски и ГОСТ
Вибрация является одним из ключевых показателей состояния подшипников. Повышенный уровень вибрации может свидетельствовать о развитии дефектов, таких как износ, повреждение дорожек качения, разрушение сепаратора и т.д. Своевременное обнаружение и анализ вибрации позволяет предотвратить дорогостоящие поломки оборудования. В этой статье мы рассмотрим нормы, допустимые уровни и ГОСТы, связанные с вибрацией подшипников качения.
Факторы, влияющие на вибрацию подшипников:
Вибрация подшипников обусловлена множеством факторов:
- Тип подшипника: Радиальные, упорные, комбинированные подшипники имеют разные характеристики вибрации.
- Размер и конструкция: Большие подшипники, как правило, генерируют более высокие уровни вибрации.
- Скорость вращения: Повышение скорости вращения приводит к увеличению вибрации.
- Нагрузка: Растущая нагрузка увеличивает амплитуду вибрации.
- Качество смазки: Недостаток или неподходящая смазка увеличивают трение и вибрацию.
- Износ и дефекты: Появление дефектов (например, выкрашивание дорожек качения, люфты) резко увеличивает вибрацию.
- Небаланс вращающихся частей: Несбалансированные детали приводят к повышенной вибрации всего агрегата, включая подшипники.
Нормы и допустимые уровни вибрации:
Определение допустимых уровней вибрации зависит от нескольких факторов, включая тип подшипника, его размер, скорость вращения, нагрузку и условия эксплуатации. Не существует универсальных норм, применимых ко всем случаям. Однако, существуют общие рекомендации и стандарты, на которые можно опираться.
ГОСТы:
В России вибрация подшипников регулируется различными ГОСТами, в зависимости от типа оборудования и условий эксплуатации. Конкретный ГОСТ необходимо определить в зависимости от конкретного случая.
Методы измерения вибрации:
Измерение вибрации подшипников обычно осуществляется с помощью вибродатчиков (акселерометров) и специальных приборов – виброанализаторов. Измеряются параметры вибрации:
- Ускорение (в м/с² или g): Часто используется для диагностики высокочастотных дефектов.
- Скорость (в мм/с): Чувствительна к низкочастотным колебаниям.
- Смещение (в мкм): Характеризует общую амплитуду вибрации.
Анализ частотного спектра: Анализ частотного спектра вибрации позволяет определить характер дефектов в подшипнике. Определенные частоты соответствуют определенным видам дефектов.
Таблица примерных допустимых уровней вибрации:
(Обратите внимание: эти значения являются приблизительными и могут сильно варьироваться в зависимости от конкретных условий. Для точных значений следует обращаться к документации производителя подшипников и ГОСТам.)
| Параметр | Единицы измерения | Допустимый уровень (пример) | Состояние подшипника |
|---|---|---|---|
| Ускорение (rms) | м/с² | < 4,0 | Нормальное |
| Ускорение (rms) | м/с² | 4,0 - 8,0 | Повышенный уровень вибрации |
| Ускорение (rms) | м/с² | > 8,0 | Критический уровень вибрации |
| Скорость (rms) | мм/с | < 2,0 | Нормальное |
| Скорость (rms) | мм/с | 2,0 - 4,0 | Повышенный уровень вибрации |
| Скорость (rms) | мм/с | > 4,0 | Критический уровень вибрации |
Заключение:
Контроль вибрации подшипников – важная составляющая профилактического технического обслуживания. Своевременное обнаружение повышенной вибрации позволяет предотвратить поломки и обеспечить бесперебойную работу оборудования. Для точного определения допустимых уровней вибрации необходимо учитывать все факторы, влияющие на вибрацию, и руководствоваться соответствующими ГОСТами и рекомендациями производителей. Использование вибродиагностики позволяет существенно продлить срок службы подшипников и снизить риски неожиданных остановок оборудования.
Расширенный анализ вибрации подшипников: Диагностика дефектов
Предыдущая статья заложила основы понимания вибрации подшипников. Эта статья углубляется в диагностику дефектов на основе анализа вибрации, рассматривая частотный спектр и характерные признаки различных типов повреждений.
Анализ частотного спектра
Анализ частотного спектра вибрации является наиболее эффективным методом диагностики дефектов подшипников. Он позволяет определить характерные частоты, соответствующие различным типам повреждений. Эти частоты зависят от геометрии подшипника, скорости вращения и частоты вращения дефекта.
Основные частоты:
- Частота вращения (Fr): Основная частота вращения вала. Пики на этой частоте могут указывать на дисбаланс или проблемы с выравниванием.
- Частота вращения дефекта на внутреннем кольце (Fir): Эта частота пропорциональна частоте вращения вала и зависит от количества шариков/роликов и диаметра. Пики на этой частоте часто указывают на повреждения внутреннего кольца.
- Частота вращения дефекта на наружном кольце (For): Аналогично частоте Fir, но соответствует повреждениям наружного кольца.
- Частота вращения дефекта на шариках/роликах (Fb): Эта частота зависит от скорости вращения и количества шариков/роликов. Пики на этой частоте могут указывать на повреждения шариков или роликов.
- Частота вращения сепаратора (Fc): Повреждения сепаратора могут проявляться на этой частоте.
Формулы для расчета этих частот достаточно сложны и зависят от конкретной конструкции подшипника. Специализированное программное обеспечение для анализа вибрации обычно выполняет эти расчеты автоматически.
Типичные признаки дефектов на спектре вибрации:
Ниже приведены примеры характерных признаков дефектов, которые можно наблюдать на спектре вибрации:
| Дефект | Характерные признаки на спектре |
|---|---|
| Повреждения внутреннего кольца | Выраженные пики на частоте Fir и ее гармониках. |
| Повреждения наружного кольца | Выраженные пики на частоте For и ее гармониках. |
| Повреждения шариков/роликов | Выраженные пики на частоте Fb и ее гармониках. |
| Повреждения сепаратора | Пики на частоте Fc и ее гармониках, часто сопровождающиеся дополнительными шумами. |
| Общая изнашиваемость | Постепенное увеличение уровня вибрации на широком диапазоне частот. |

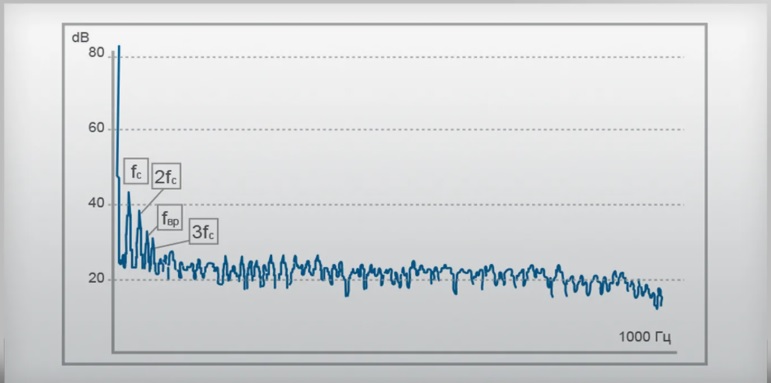

Визуализация
Заключение
Анализ вибрации — мощный инструмент для диагностики состояния подшипников. Понимание частотного спектра и характерных признаков дефектов позволяет своевременно выявлять и устранять проблемы, предотвращая серьезные поломки и дорогостоящий ремонт.
Обратите внимание: Эта статья содержит упрощенное описание. Для точной диагностики необходимы специальные знания, опыт и профессиональное оборудование.
