Уже доступен
Блоки автоматизации
Высокоточные блоки
Длинные блоки
Миниатюрные блоки
Стандартные блоки
ARC
HRC
LRC
MRC
NRC
CPC
13.2
25
4.5
6.5
8.5
12
16
25.2
49.6
8
5
ARC15H
HRC12H
HRC15H
LRC20C
MRC7H
MRC9H
NRC15C
NRC20C
15
20
7
9

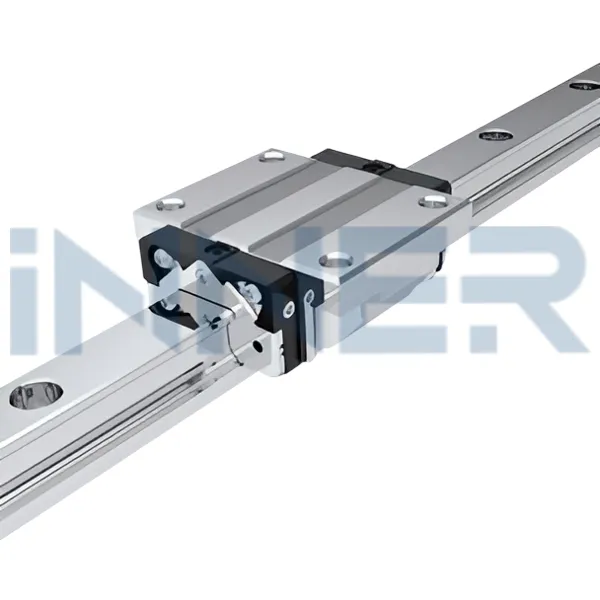

Каретки CPC (Chieftek Precision) — подвижные блоки линейных направляющих качения с рециркулирующими шариками или роликами для точного прямолинейного перемещения. В каталоге представлены шариковые и роликовые каретки стандартного, фланцевого и укороченного типа для серий ARC, HRC, ERC, ARR, WRC и MR.
Каретки CPC выпускаются в шести основных исполнениях. Стандартный блок MN имеет квадратный корпус с крепежными отверстиями на верхней плоскости и применяется в большинстве промышленных систем. Удлиненный блок ML содержит увеличенное количество тел качения, что повышает динамическую грузоподъемность и жесткость узла. Фланцевые каретки FN (стандартная длина) и FL (удлиненная) оснащены выступающим фланцем для монтажа в условиях ограниченного пространства сверху. Укороченные блоки MS и FS предназначены для компактных конструкций, где длина каретки критична. Все исполнения доступны в сериях ARC (типоразмеры 15-55 мм), HRC (повышенная нагрузка) и ERC (промежуточные размеры).
При подборе каретки CPC к профильному рельсу учитывают класс точности, величину предварительного натяга и условия эксплуатации. Производитель предлагает пять классов точности: N (нормальный), H (повышенный), P (прецизионный), SP (суперпрецизионный) и UP (ультрапрецизионный). Для упаковочного оборудования и систем автоматической подачи достаточно класса N, тогда как полупроводниковые установки и оптические стенды требуют SP или UP. Предварительный натяг выбирают из четырех вариантов: VC (без натяга) для высокоскоростного перемещения, V0 (лёгкий) как универсальное решение, V1 (средний) и V2 (тяжёлый) для станков с ударными и переменными нагрузками. Каретки серий ARC/HRC/ERC оснащаются запатентованной шариковой цепочкой (ball chain), которая разделяет тела качения полимерными перемычками и снижает уровень шума при скоростях до 10 м/с. Усиливающая пластина из нержавеющей стали на торцевых крышках блока обеспечивает отсечение частиц крупнее 0,3 мм и повышает жесткость каретки.
