Самоустанавливающиеся роликовые

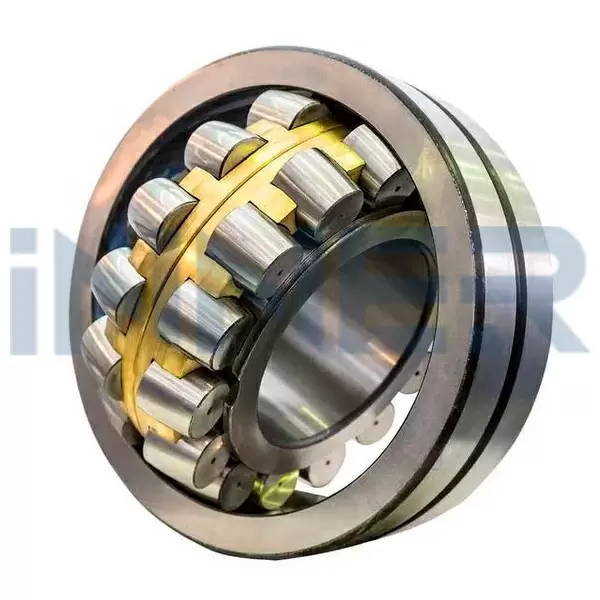

Конструкция включает внутреннее кольцо с двумя наклонными дорожками качения, наружное кольцо со сферической поверхностью и два ряда бочкообразных роликов. Такая геометрия обеспечивает компенсацию несоосности валов при изгибах и технологических погрешностях монтажа. Динамическая грузоподъемность варьируется от 49,9 до 732 кН в зависимости от типоразмера.

Изделия выпускаются с цилиндрическим посадочным отверстием или коническим с конусностью 1:12. Модификации с коническим отверстием монтируются на валы через стяжные втулки, что упрощает установку на многоопорных валопроводах. Открытая конструкция требует применения внешних торцевых уплотнений для защиты от абразивных загрязнений.

Модификации CC/W33 оснащаются кольцевой канавкой и тремя смазочными отверстиями на наружном кольце для централизованных систем смазывания. Исполнения CCK/W33 дополнительно имеют коническое посадочное отверстие. Предельная частота вращения составляет от 2200 до 10000 об/мин, рабочая температура достигает 200°C при использовании высокотемпературных смазок.

При выборе учитывают величину радиальной нагрузки, наличие осевых усилий, частоту вращения и условия эксплуатации. Для тяжелых режимов работы с ударными нагрузками применяют виброустойчивые исполнения с увеличенным радиальным зазором, которые обеспечивают увеличение ресурса в 1,5-2 раза.
