Масса, кг
0.024
0.980
Наружный диаметр D, мм
32
120
Внутренний диаметр d, мм
Обозначение
Предельная частота вращения

Роликовые подшипники качения

Фильтры

Роликовые подшипники качения в разделе — 68 позиций пяти конструкций под вал от 20 до 65 мм: цилиндрические NU, NJ и NUP 204–213 ECP и ECML, конические 30204–30211 и 32204–32207, сферические 22205 E–22212 E, игольчатые NA 4904–4908 и NKI, а также упорные цилиндрические 81104–81110 TN.

  • 68позиций
  • 5форм тел качения
  • 20–65 ммдиаметр вала

Форма ролика определяет нагрузку

РоликНомера в разделеЧто воспринимает
цилиндрическийNU, NJ, NUP 204–213 ECPбольшую радиальную силу
конический30204–30211, 32204–32207радиальную и осевую в одну сторону
бочкообразный22205 E–22212 Eрадиальную с перекосом и осевую в обе стороны
игольчатыйNA 4904–4908, NKI 20/16–35/20радиальную при малом сечении
цилиндрический торцевой81104–81110 TNтолько осевую

Роликовые подшипники качения и шариковые

У ролика контакт с дорожкой по линии, а у шарика — в точке, поэтому роликовый подшипник того же размера несёт больше, но уступает в быстроходности. Это видно и в формуле ресурса по ISO 281: L10 = (C/P)^p, где показатель p равен 3 для шариковых и 10/3 для роликовых. Если нагрузку удвоить, ресурс роликового упадёт примерно в 10 раз, шарикового — в 8.

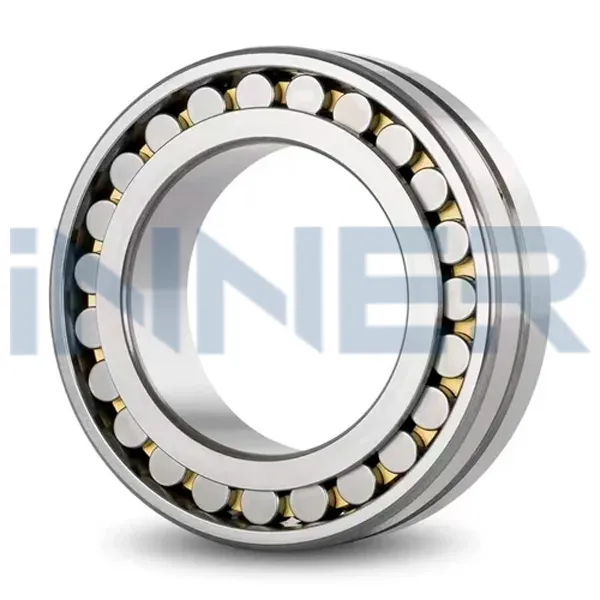

Внутри раздела есть и варианты по зазору: NU 204 ECP/C3, NU 209 ECP/C4, NU 211 ECML/C4. Увеличенный зазор нужен при тугих посадках и нагреве вала.

Вопросы о буквах в номере

Что означают ECP и ECML?

EC — конструкция SKF с повышенной грузоподъёмностью. P — сепаратор из стеклонаполненного полиамида 66, ML — массивный латунный сепаратор. Латунь выбирают при высокой температуре и тяжёлых условиях, полиамид — для лёгкости и хорошей работы при недостатке смазки.

Можно ли заменить NU на NJ того же размера?

По габаритам — да, но поведение опоры изменится: NU пропускает вал в осевом направлении, NJ фиксирует его в одну сторону. Сначала проверьте схему узла.

Смотрите также: все роликовые подшипники исполнения C3 и C4 подшипники качения всех типов
