Профильные рельсы и каретки HLTNC серии HG: типоразмеры, конструкция и материалы

Направляющие HGR производства Lishui Hengli Automation изготавливаются из подшипниковой стали GCr15 (аналог AISI 52100). Дорожки качения подвергаются индукционной закалке до твёрдости HRC 58‑62 с глубиной упрочнённого слоя не менее 0,8 мм. Арочный (готический) профиль канавок обеспечивает четырёхрядную рециркуляцию шариков с контактным углом 45°, что гарантирует равномерное распределение нагрузок в радиальном, обратном радиальном и боковых направлениях. Рельсы выпускаются длиной от 100 до 6000 мм с нарезкой по заказу, в исполнениях R (крепление сверху, сквозные отверстия) и T (крепление снизу, глухие резьбовые отверстия).

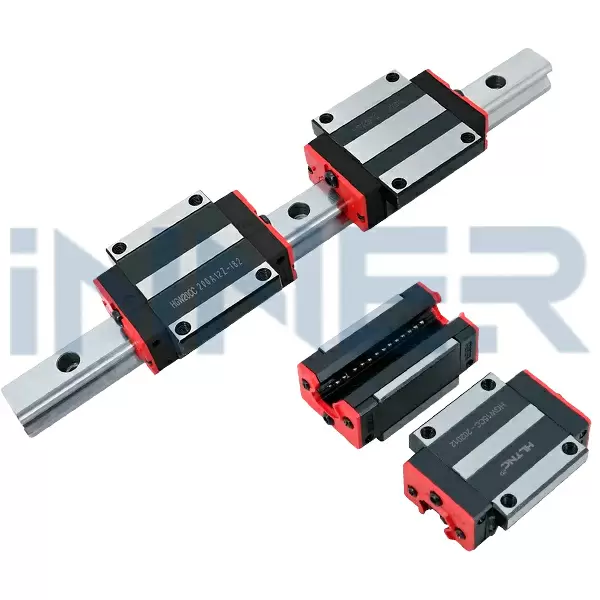

Линейные каретки разделяются на две серии. Квадратные блоки HGH-CA — компактные, с глухими резьбовыми отверстиями для монтажа сверху. Фланцевые каретки HGW-CC имеют расширенное основание со сквозными отверстиями, допускающими крепление с обеих сторон. Удлинённые модификации HA и HC содержат дополнительные ряды тел качения для повышенной динамической грузоподъёмности.

Как подобрать рельс и каретку HLTNC для станка с ЧПУ и автоматизированного оборудования

Выбор комплекта определяется величиной действующих нагрузок, требуемой точностью позиционирования и компоновкой оборудования. Для настольных фрезеров, лазерных граверов и 3D‑принтеров достаточно типоразмеров 15‑20. Портальные фрезерные станки с рабочим полем от 600 мм оснащают рельсами HGR20‑HGR25 с фланцевыми каретками HGW-CC, обеспечивающими повышенное сопротивление моментным нагрузкам. Промышленные обрабатывающие центры, робототехнические комплексы и термопластавтоматы комплектуют направляющими от размера 30 и выше.
