Радиально-упорные шариковые подшипники

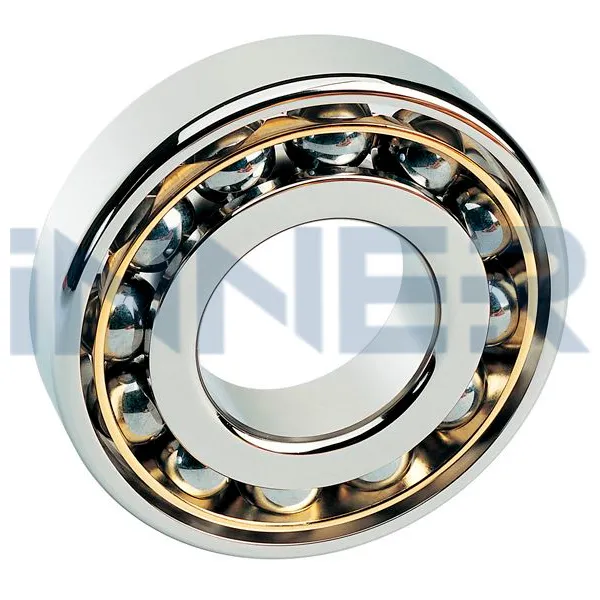

Радиально-упорные шариковые подшипники воспринимают одновременно радиальную и осевую нагрузку: линия контакта шарика с кольцами наклонена к оси. В разделе 49 позиций двух конструкций — двухрядные 3200–3212 и 3300–3312 и однорядные с углом контакта 40°: 7300 B–7314 B, 7211 B, 7212 B и закрытые 7200 B-2RS–7205 B-2RS. Отверстие — от 10 до 70 мм.

• 49позиций
• 30° и 40°углы контакта
• 10–70 ммдиаметр вала

Двухрядный 3205 или пара 7205 B

По данным SKF двухрядный подшипник соответствует паре однорядных, установленных «спина к спине», но занимает меньше места по оси, а осевой зазор у него задан на заводе. Пара 72 B выигрывает там, где осевая сила велика: угол 40° против 30°.

Как ставят однорядные радиально-упорные шариковые подшипники

Однорядный держит осевую силу только в одну сторону, а под радиальной нагрузкой сам создаёт осевую составляющую. Поэтому его всегда регулируют относительно второго подшипника. Схема «спина к спине» (O, DB) даёт жёсткость к опрокидывающему моменту, «лицом к лицу» (X, DF) мягче к неточностям корпуса, тандем (DT) применяют, когда большая осевая сила действует в одну сторону. Перекос колец SKF допускает лишь около 2′.
