Характеристики RWU 45 E
| Характеристики направляющей | |
| Серия направляющих | RWU |
| Тип направляющей | роликовые направляющие |
| Типоразмер | 45 |
| Характеристики каретки | |

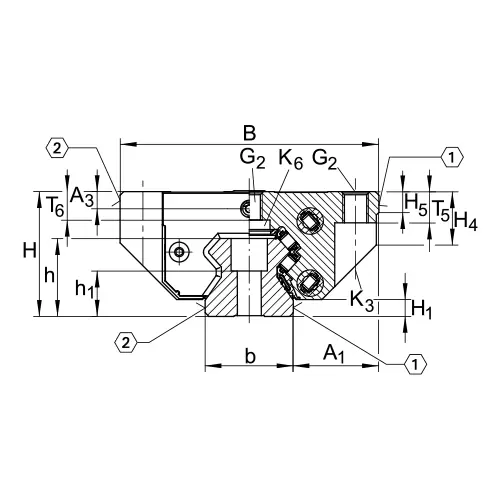

| A1, мм | 37.5 |

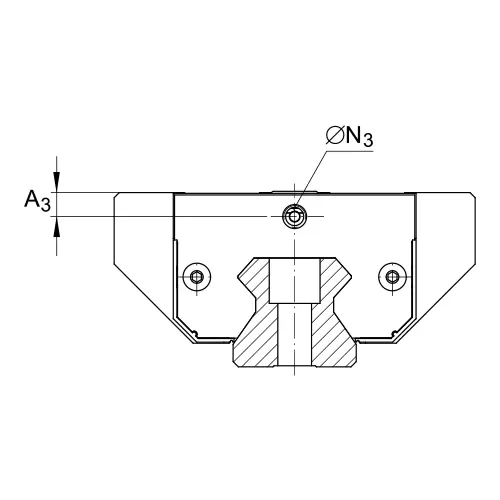

| A3, мм | 6.6 |

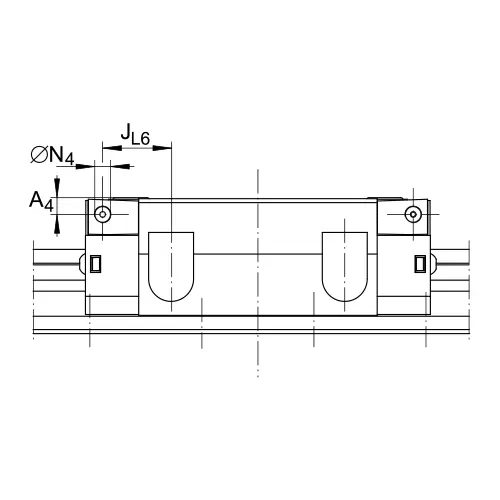

| A4, мм | 6.6 |
| B, мм | 120 |
| G2 | M12 |
| Gs | M4x4 |
| H, мм | 60 |
| H1, мм | 8.5 |
| H4, мм | 26 |
| H5, мм | 8 |

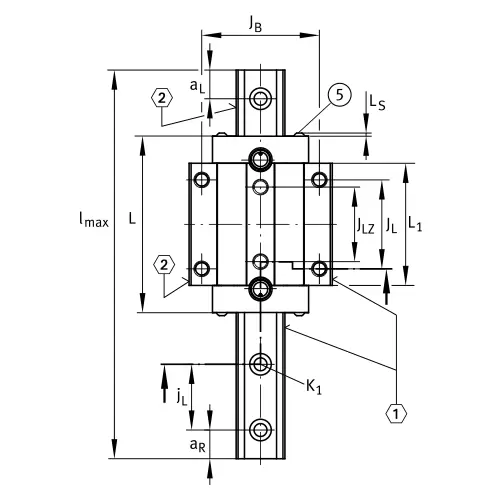

| JB, мм | 100 |
| JL, мм | 80 |

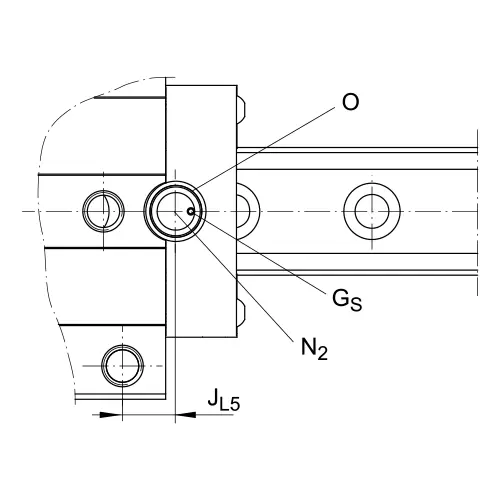

| JL5, мм | 15.7 |
| JL6, мм | 27 |
| JLZ, мм | 60 |
| K3 | M10 |
| K6 | M10 |
| L, мм | 145.9 |
| L1, мм | 104.2 |
| Ls, мм | 2.2 |
| N2, мм | 6 |
| N3 | M6 |
| N4 | M6 |
| O, мм | 10x1,5 |
| T5, мм | 15 |
| T6, мм | 13.2 |

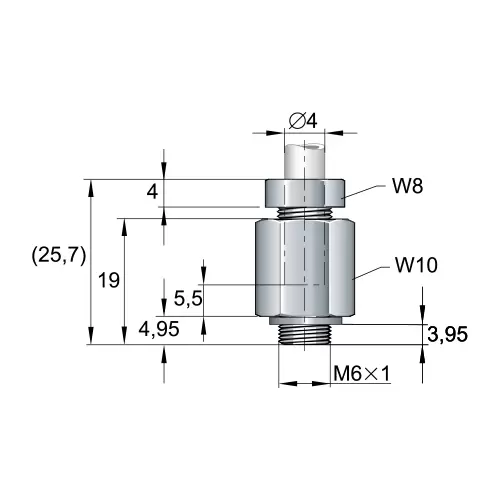

| W10, мм | 10 |

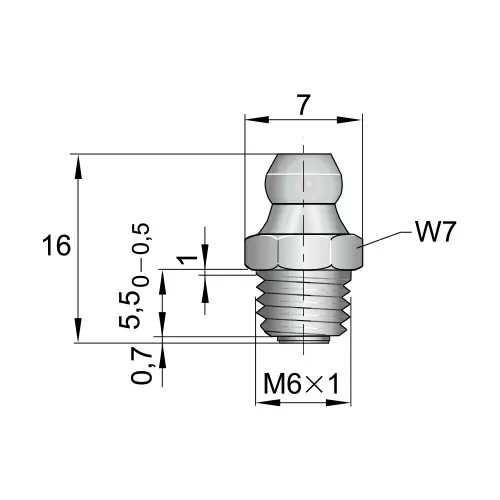

| W7, мм | 7 |
| W8, мм | 8 |
| Версия каретки | с роликовым сепаратором |
| Высота каретки | конструкция нормальной высоты |
| Длина каретки | стандартная длина |
| Серия кареток | RWU-E |
| Тип конструкции каретки | фланцевого исполнения |
| Ширина каретки | стандартной ширины |
| Материал каретки | сталь |
| Вес каретки, кг. | 3.07 |
| Характеристики рельса | |
| aL max, мм | 41 |
| aL min, мм | 20 |
| aR max, мм | 41 |
| aR min, мм | 20 |
| b, мм. | 45 |
| h1, мм. | 19.5 |
| jL, мм. | 52.5 |
| K1 | M12 |
| Максимальная длина рельса, мм | 2940 |
| h, мм. | 38 |
| Вес рельса, кг/м | 9.4 |

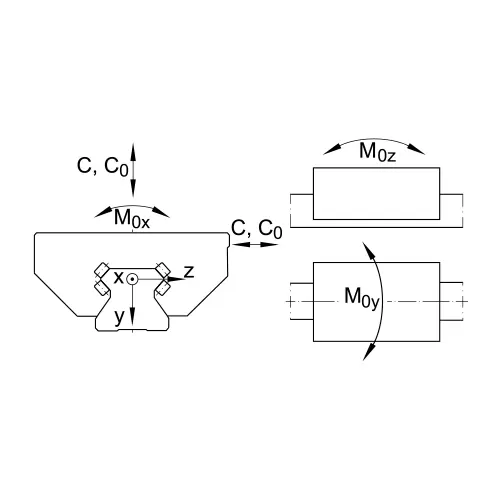

| Нагрузки | |
| Динамическая грузоподъемность C, Н | 92000 |
| Статическая грузоподъемность C0, Н | 215000 |
| M0x, Nm | 1899 |
| M0y, Nm | 4255 |
| M0z, Nm | 3821 |
