Характеристики LLUHS 35 A
| Характеристики направляющей | |
| Серия направляющих | LLU |
| Тип направляющей | роликовые направляющие |
| Типоразмер | 35 |

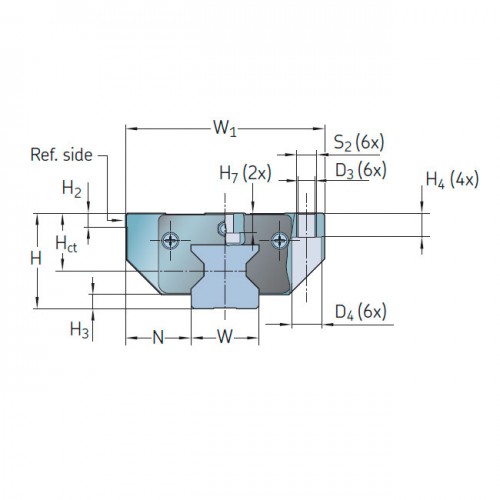

| Характеристики каретки | |
| D3, мм | 8,5 |
| D4, мм | 15 |
| H, мм | 48 |
| H2, мм | 8 |
| H3, мм | 7 |
| H4, мм | 12 |
| H5, мм | 7,9 |
| H7, мм | 10 |
| Hct, мм | 28.5 |
| L1, мм | 119,3 |
| L2, мм | 80 |
| L3, мм | 62 |
| L4, мм | 9,8 |
| L5, мм | 52 |
| L6, мм | 15,5 |
| N, мм | 33 |
| S2 | M10 |
| W1, мм | 100 |
| W3, мм | 82 |
| Версия каретки | с роликовым сепаратором |
| Высота каретки | стандартной высоты |
| Длина каретки | стандартной длины |
| Серия кареток | LLUHS-A |
| Тип конструкции каретки | фланцевого исполнения |
| Ширина каретки | стандартной ширины |
| Материал каретки | сталь |
| Вес каретки, кг. | 1,7 |

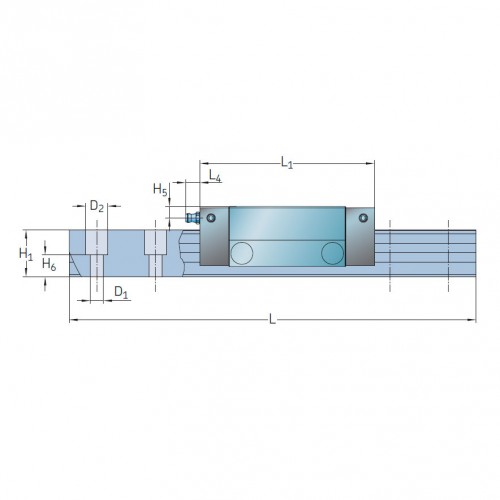

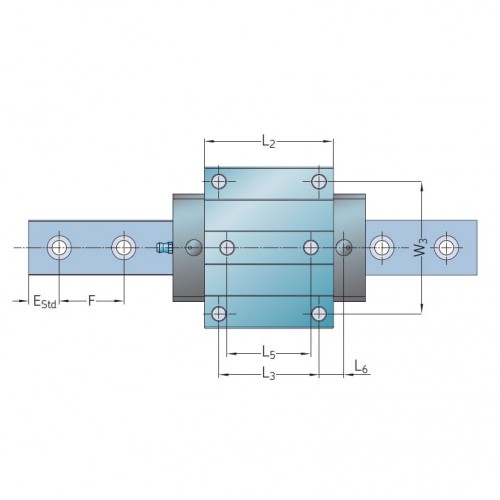

| Характеристики рельса | |
| H1, мм | 32 |
| D1, мм | 9 |
| D2, мм | 15 |
| EStd, мм | 17,5 |
| F, мм | 40 |
| H6, мм | 15 |
| W, мм | 34 |
| Вес рельса, кг/м | 6,5 |
| Нагрузки | |
| Динамическая грузоподъемность C, Н | 53,3 |
| Статическая грузоподъемность C0, Н | 99,0 |
| MxC, Nm | 1 179 |
| MxC0, Nm | 2 192 |
| MyC = MzC, Nm | 674 |
| MyC0 = MzC0, Nm | 1 253 |
