Характеристики LLUHS 35 LR
| Характеристики направляющей | |
| Серия направляющих | LLU |
| Тип направляющей | роликовые направляющие |
| Типоразмер | 35 |
| Характеристики каретки | |

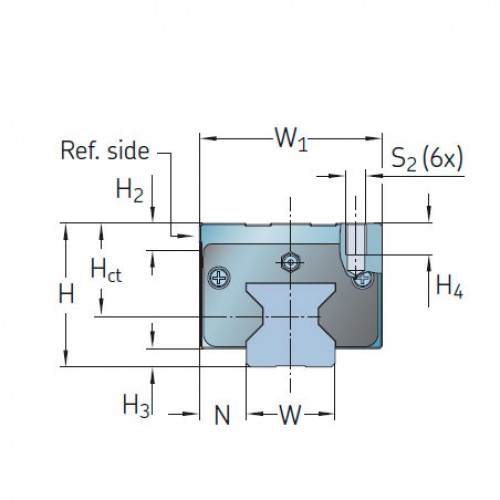

| H, мм | 55 |
| H2, мм | 8 |
| H3, мм | 7 |
| H4, мм | 12 |
| H5, мм | 14,9 |
| Hct, мм | 35.5 |

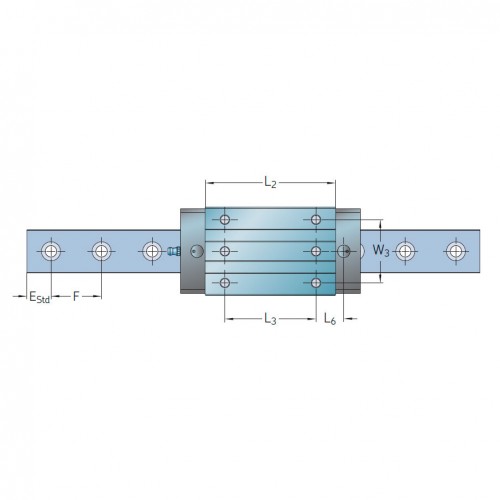

| L1, мм | 142,3 |
| L2, мм | 103 |
| L3, мм | 72 |
| L4, мм | 9,8 |
| L6, мм | 22 |
| N, мм | 18 |
| S2 | M8 |
| W1, мм | 70 |
| W3, мм | 50 |
| Версия каретки | с роликовым сепаратором |
| Высота каретки | высокая |
| Длина каретки | удлиненная |
| Серия кареток | LLUHS-LR |
| Тип конструкции каретки | блочного исполнения |
| Ширина каретки | стандартной ширины |
| Материал каретки | сталь |
| Вес каретки, кг. | 2 |
| Характеристики рельса | |

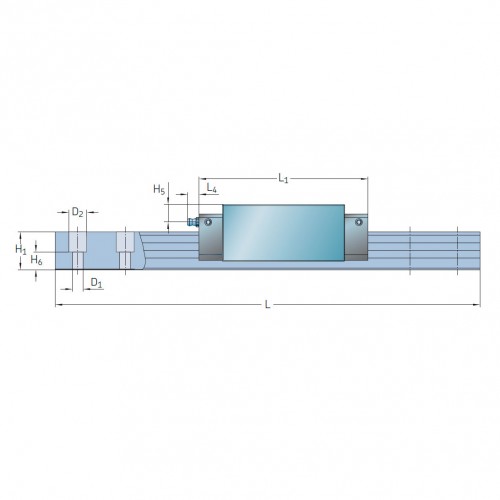

| H1, мм | 32 |
| D1, мм | 9 |
| D2, мм | 15 |
| EStd, мм | 17,5 |
| F, мм | 70 |
| H6, мм | 15 |
| W, мм | 34 |
| Вес рельса, кг/м | 6,5 |
| Нагрузки | |
| Динамическая грузоподъемность C, Н | 72,6 |
| Статическая грузоподъемность C0, Н | 136,0 |
| MxC, Nm | 1 595 |
| MxC0, Nm | 3 014 |
| MyC = MzC, Nm | 1 187 |
| MyC0 = MzC0, Nm | 2 243 |
