Линейная роликовая каретка LLUHS45A SKF

В наличии Артикул: LLUHS 45 A

Информация о товаре, включая указанную стоимость, носит исключительно информационный характер и не является публичной офертой, определяемой положениями ст. 437 Гражданского кодекса РФ.

Актуальную цену, наличие и условия поставки товара просим уточнять у специалистов отдела продаж.

В настоящее время компания осуществляет отгрузку продукции только юридическим лицам по безналичному расчету.

Запросить

Характеристики
Описание

Артикул

LLUHS 45 A
Высота H, мм

60
Длина L, мм

147.3
Типоразмер

45
Динамическая грузоподъемность С, H

95
Статическая грузоподъемность C0, H

184
L1, мм

147.3
l4, мм

9.8
Размер D3, мм

10.5
Высота h2, мм

10
Высота H1, мм

39,85
Тип направляющей

роликовые направляющие
H3, мм

10
W, мм

120
Версия каретки

с роликовым сепаратором
Высота каретки

стандартной высоты
Длина каретки

стандартной длины
Серия кареток

LLUHS-A
Тип конструкции каретки

фланцевого исполнения
Ширина каретки

стандартной ширины
Вес каретки, кг

3,3
Вес рельса, кг/м

10,7
D1, мм

14
d2, мм

20
W1, мм

120
F, мм

52,5
N, мм

37,5
Серия направляющих

LLU
W3, мм

100
H5, мм

8
Материал каретки

сталь
H4, мм

15
S2

M12
D4, мм

18
H7, мм

12
Hct, мм

35.5
L2, мм

101,3
L3, мм

80
L5, мм

60
L6, мм

17,65
EStd, мм

23,75
H6, мм

20,85
MxC, Nm

2 617
MxC0, Nm

5 070
MyC = MzC, Nm

1 538
MyC0 = MzC0, Nm

2 979

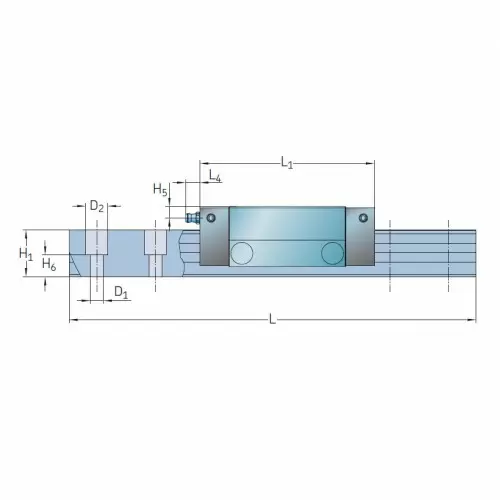

Характеристики LLUHS 45 A

Характеристики направляющей
Серия направляющих	LLU
Тип направляющей	роликовые направляющие
Типоразмер	45

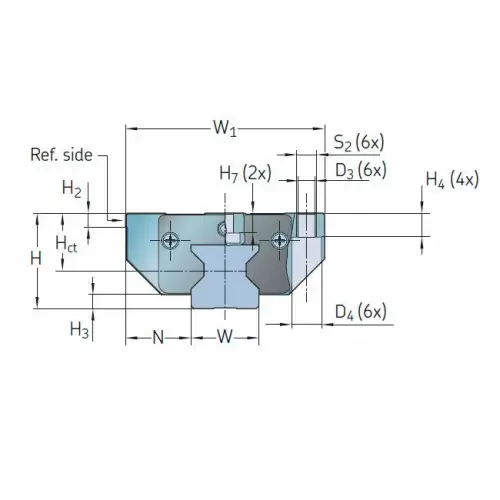

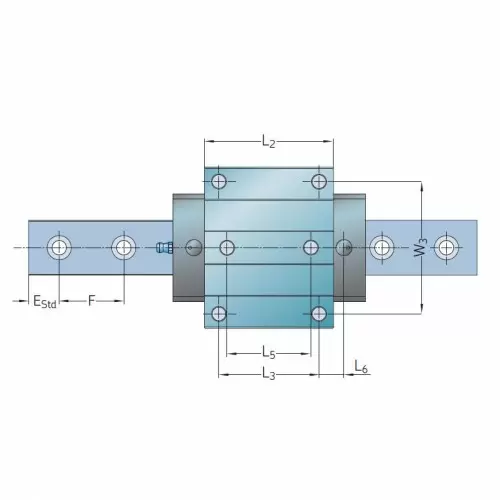

Характеристики каретки
D3, мм	10,5
D4, мм	18
H, мм	60
H2, мм	10
H3, мм	10
H4, мм	15
H5, мм	8
H7, мм	12
Hct, мм	35.5
L1, мм	147,3
L2, мм	101,3
L3, мм	80
L4, мм	9,8
L5, мм	60
L6, мм	17,65
N, мм	37,5
S2	M12
W1, мм	120
W3, мм	100
Версия каретки	с роликовым сепаратором
Высота каретки	стандартной высоты
Длина каретки	стандартной длины
Серия кареток	LLUHS-A
Тип конструкции каретки	фланцевого исполнения
Ширина каретки	стандартной ширины
Материал каретки	сталь
Вес каретки, кг.	3,3
Характеристики рельса
H1, мм	39,85
D1, мм	14
D2, мм	20
EStd, мм	23,75
F, мм	52,5
H6, мм	20,85
W, мм	45
Вес рельса, кг/м	10,7
Нагрузки
Динамическая грузоподъемность C, Н	95,0
Статическая грузоподъемность C0, Н	184,0
MxC, Nm	2 617
MxC0, Nm	5 070
MyC = MzC, Nm	1 538
MyC0 = MzC0, Nm	2 979
