Уже доступен
Высокоточные стандартные
Миниатюрные
Миниатюрные блоки
Низкопрофильные
Низкопрофильные блоки
Стандартные блоки
TW-EG
TW-HG
TW-MG
T-WIN
13.2
25
36.2
52.3
6.5
8.5
102
12
16
25.2
49.6
71.4
4
5
30
35
38
50
55
66
TW-EGH15CA
TW-EGH20CA
TW-HGH15CA
TW-HGH20CA
TW-HGH25CA
TW-HGH30CA
TW-MGN9C
TW-EG15
TW-EG20
TW-HG15
TW-HG20
TW-HG25
TW-HG30
TW-MG12
TW-MG9
15
20
9

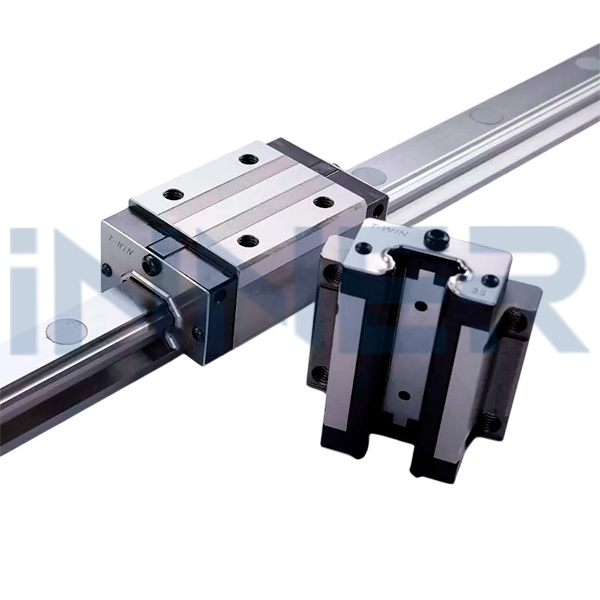

Рельсы и каретки T-WIN — профильные шариковые и роликовые линейные направляющие производства T-WIN Precision Machinery Co., Ltd. Компания основана на Тайване, располагает собственным R&D-центром и производственной базой, владеет патентами на конструкцию линейных направляющих. T-WIN выпускает рельсы и каретки для станков с ЧПУ, полиграфического оборудования, роботов, полупроводниковой и деревообрабатывающей техники.
Серия LH (High Assembly) — основная линейка с высокой монтажной высотой. Типоразмеры: 15, 20, 25, 30, 35, 45 и 55 мм. Каретки выпускаются в квадратном и фланцевом исполнении с одно- или двухслойной пылезащитой. Дорожки качения выполнены по четырёхрядной конфигурации с углом контакта 45°, что обеспечивает равную грузоподъемность во всех четырёх направлениях нагружения и компенсацию погрешностей монтажных поверхностей за счёт упругой деформации шариков.
Серия LE (Low Assembly) — низкопрофильные направляющие с уменьшенной высотой сборки. Включает два варианта кареток: LEW (фланцевый тип, модели SC — стандартная длина, CC — удлинённая) и LEH (квадратный нефланцевый тип, модели SA — стандартная, CA — удлинённая). Типоразмеры LE: 15, 20, 25 и 30 мм. Рельсы серий LH и LE нарезаются по длине заказчика или стыкуются для увеличения хода.
Серия LR — роликовые направляющие с цилиндрическими роликами, обеспечивающие повышенную жесткость и грузоподъемность за счёт линейного контакта ролика с дорожкой. Серия предназначена для тяжелонагруженных обрабатывающих центров и прецизионного шлифовального оборудования.
T-WIN предлагает четыре класса точности: SP (сверхпрецизионный), P (прецизионный), H (повышенный) и C (нормальный). Три класса предварительного натяга — C0 (без натяга), C1 (лёгкий, 0,02C) и C2 (средний, 0,08C) — позволяют настроить жесткость узла. Лёгкий натяг C1 подходит для координатных столов и сборочных автоматов, средний C2 — для фрезерных станков и шлифовальных центров, где требуется максимальная жесткость. Для агрессивных сред с металлической стружкой и пылью доступна серия со стальной защитной лентой, обеспечивающая пониженный уровень шума и увеличенный ресурс.
