Характеристики SRN 45R

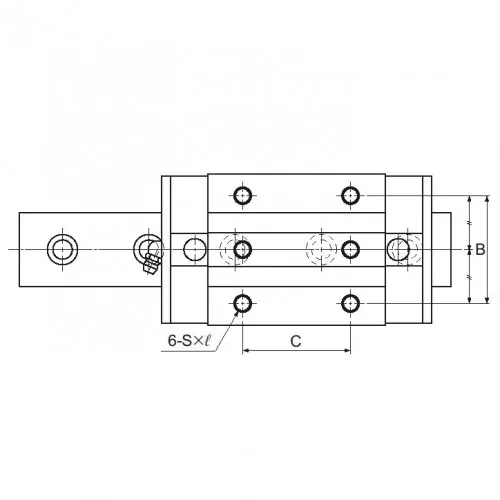

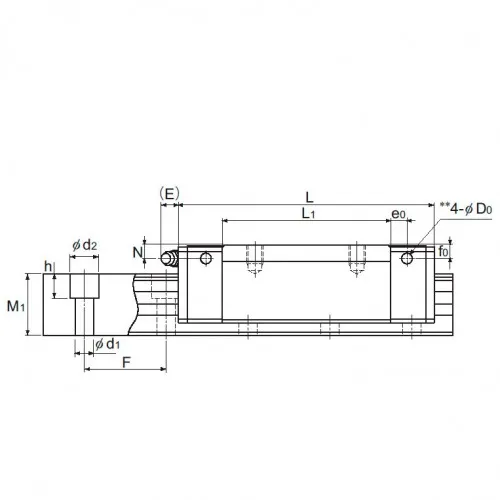

| Характеристики направляющей | |
| Серия направляющих | SRN |
| Тип направляющей | роликовые направляющие |
| M, мм | 52 |
| Типоразмер | 45 |
| L, мм | 155 |
| Характеристики каретки | |
| W, мм | 86 |
| B, мм | 60 |
| C, мм | 60 |
| D0, мм | 5,2 |
| E, мм | 12 |
| e0, мм. | 8,5 |
| f0, мм. | 7,6 |
| K, мм | 45 |
| L1, мм | 107 |
| N, мм | 7 |
| S×ℓ | M10×11 |
| T, мм | 7,5 |
| Версия каретки | каретка с роликовым сепаратором |
| Высота каретки | стандартной высоты |
| Длина каретки | стандартной длины |
| Серия кареток | SRN-R |
| Смазочный нипель | B-M6F |
| Тип конструкции каретки | блочного исполнения |
| Ширина каретки | стандартной ширины |
| Вес каретки, кг. | 1,9 |
| Характеристики рельса | |
| W1, мм | 45 |
| d1×d2×h, мм | 14×20×17 |
| F, мм | 52,5 |
| H3, мм | 7 |
| M1, мм | 36 |
| W2, мм | 20,5 |
| Максимальная длина рельса, мм | 3090 |
| Вес рельса, кг/м | 11,3 |
| Нагрузки | |
| C, кН | 91,9 |
| C0, кН | 192 |
| MA, кНм | 3,49 |
| MA, кНм (две каретки) | 20 |
| MB, кНм | 3,49 |
| MB, кНм (две каретки) | 20 |
| MC, кНм | 4,98 |
